16
ESPAÑOL

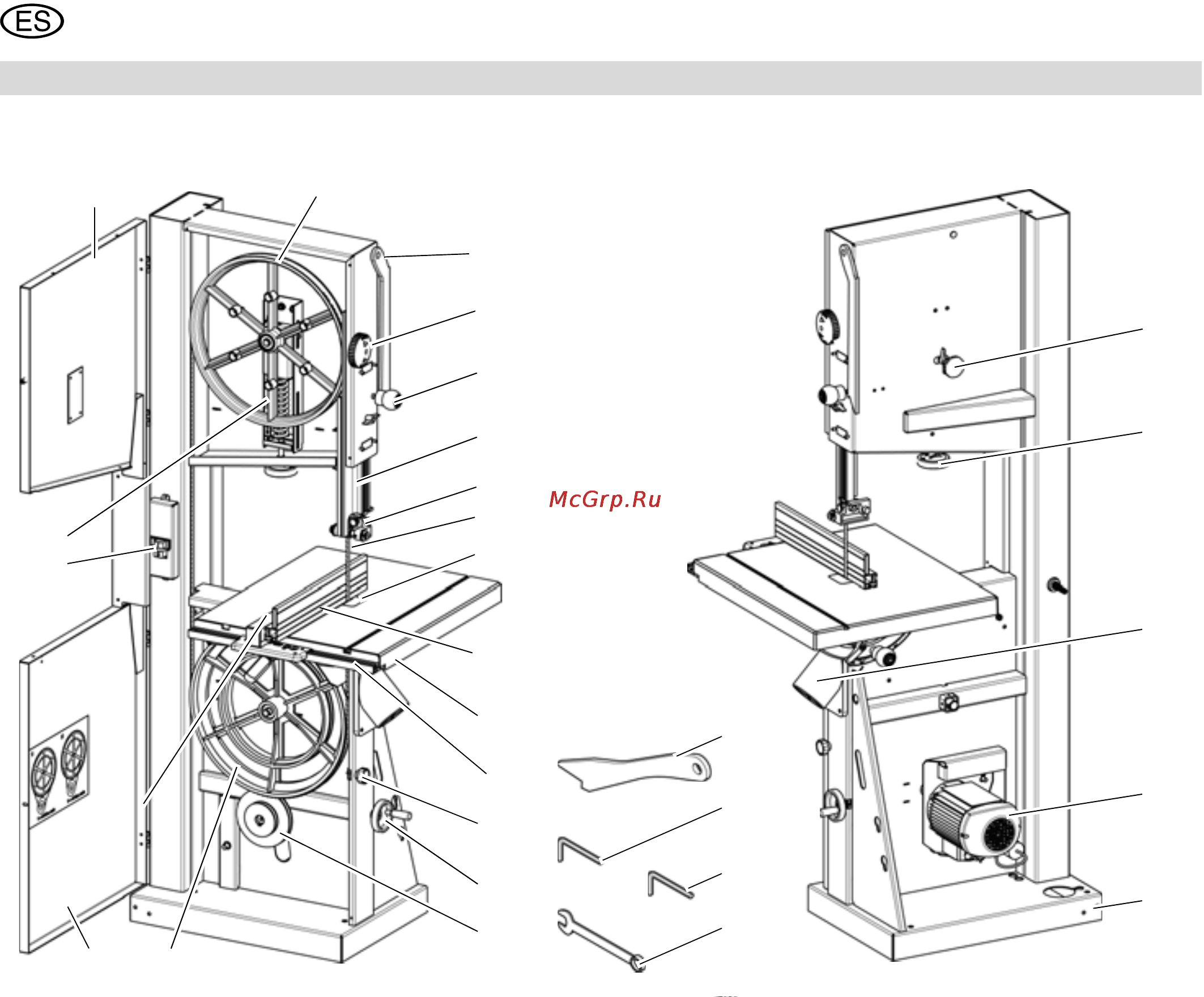

1. Vista general de la sierra
2
5
7
9
10
11
12
13
1
15
16
18
19
3
4
14
22
23
24
17
8
20
21
6
25
26
27
26
Parte delantera
1 Puerta de la carcasa superior
2 Rodillo superior de sierra de cinta
3 Bandeja para el dispositivo de
arrastre
4 Cerrojo giratorio de la puerta de la
carcasa
5 Manecilla giratoria para la cubierta
de la cinta de sierra
6 Cubierta de la cinta de sierra
7 Guía superior de la cinta de sierra
8 Cinta de sierra
9 Perfil de inserción de mesa
10 Tope paralelo
11 Mesa de aserrado
12 Perfil guía de tope
13 Cerrojo giratorio de la puerta de la
carcasa
14 Manecilla giratoria para ajustar la
tensión de la correa trapezoidal
15 Mecanismo de la correa trapezoi-
dal
16 Rodillo inferior de cinta
17 Puerta de la carcasa inferior
18 Interruptor de conexión/desco-
nexión con interruptor de parada
de emergencia
19 Visualización de la tensión de la
cinta de sierra
Parte posterior
20 Ruedecilla de ajuste para rodi-
llo superior de sierra de cinta
21 Ruedecilla de ajuste para la
tensión de la cinta de sierra
22 Manguito de aspiración de
virutas
23 Motor
24 Base
25 Llave de tornillo
26 Llave Allen
27 Dispositivo de arrastre
