Metabo BAS 505 Precision DNB [21/32] Tensado de la cinta de sierra
21
ESPAÑOL

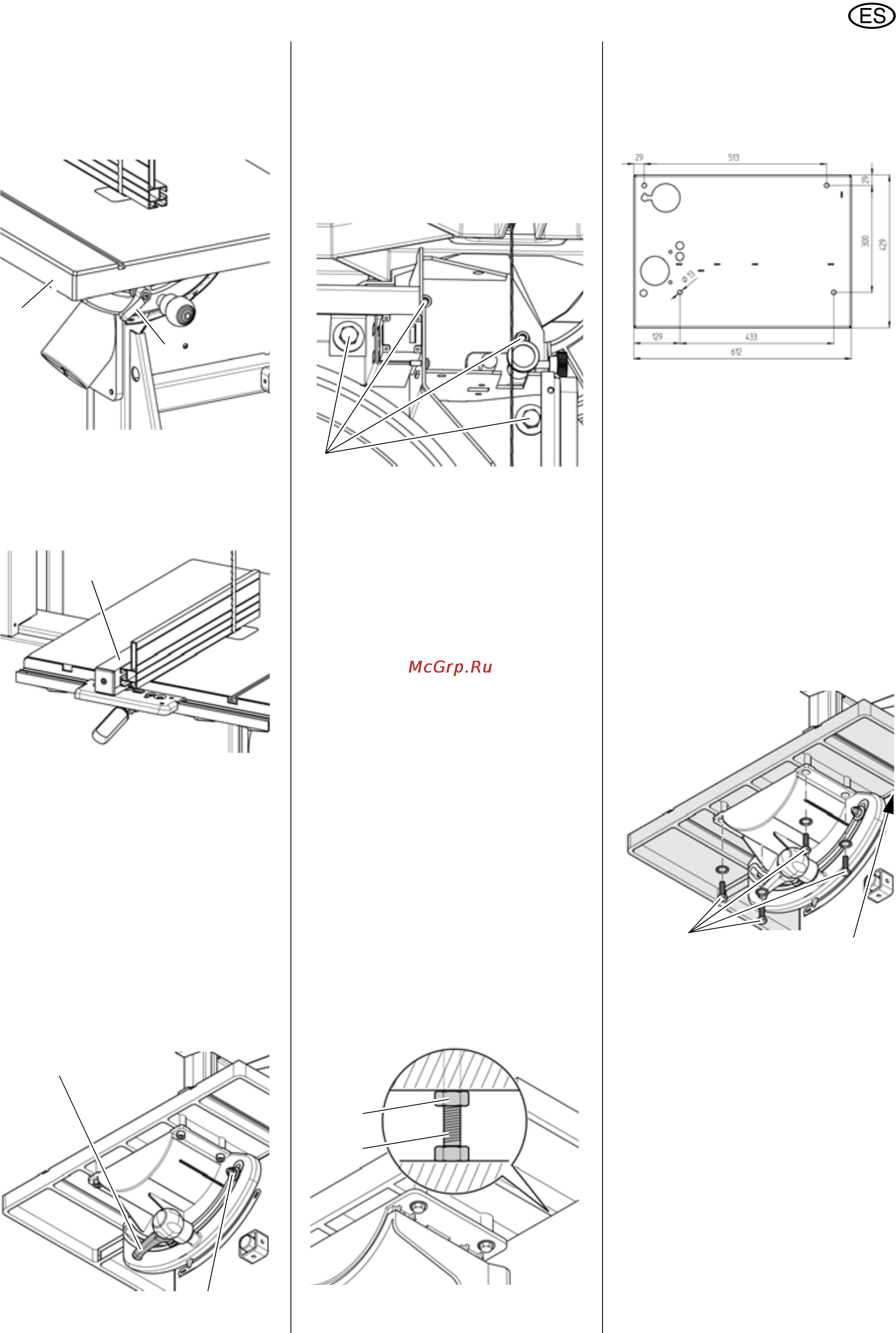

Ajuste de la inclinación de la mesa de
aserrado
Después de aflojarse el tornillo de reten-
ción (46) es posible inclinar la mesa de
aserrado (45) sin escalonamientos hasta
20° contra la cinta de sierra.
Tope paralelo
El tope paralelo (47) se fija en la parte
delantera. El tope paralelo puede ser
montado tanto a la izquierda como a la
derecha de la cinta de sierra.
6.1 Alineación de la mesa de
aserrado
La mesa de aserrado debe estar ali-
neada lateralmente en dos planos
− de modo que la cinta de sierra gire
exactamente en el centro del perfil
de inserción de mesa;
− perpendicular respecto a la cinta de
sierra.
Alineación lateral de la mesa de ase-
rrado
1. Afloje la palanca de sujeción (48) y
la tuerca hexagonal (49).
A¡Peligro!
Existe el riesgo de heridas cortantes,
incluso con la cinta de sierra dete-
nida. Para aflojar y apretar los torni-
llos de fijación, utilice una herra-
mienta que le permita mantener la
mano a una distancia prudencial de la
cinta de sierra.
2. Afloje 4 tornillos de sujeción (50).
3. Alinee la mesa de aserrado de
modo que la cinta de sierra se
encuentre exactamente en el cen
-
tro del perfil de inserción de mesa.
4. Apriete nuevamente los cuatro torni-
llos de sujeción (50).
5. Apriete la tuerca hexagonal (49) de
modo que la mesa de aserrado aún
pueda girarse ligeramente.
6. Atornille la palanca de sujeción (48).
Alineación perpendicular de la mesa
de aserrado
1. Coloque la guía superior de la cinta
en su posición superior (véase
“Manejo”).
2. Controle la tensión de la cinta de
sierra (véase “Puesta en marcha”).
3. Afloje la palanca de sujeción (48).
4. Utilice una escuadra para alinear la
mesa de aserrado a un ángulo recto
respecto a la cinta de sierra y
apriete nuevamente la palanca de
sujeción
(48).
5. Afloje la contratuerca (51) y ajuste el
tornillo de tope final (52) hasta que
el tornillo de tope final entre en con-
tacto con la carcasa de la sierra.
6. Apriete la contratuerca.
6.2 Fijación de la sierra
Para que la posición de la sierra sea
estable, es necesario fijarla a un suelo
firme:
1. Realice en el suelo 4 taladros.
2. Introducir los tornillos desde arriba
en la placa de montaje de la sierra y
apretarlos.
6.3 Montaje de la mesa de
aserrado
1. Atornille el tornillo de tope final (53)
en el lado inferior de la mesa de
aserrado.
2. Coloque la mesa de aserrado sobre
la cinta de sierra y apóyela sobre la
guía de la mesa de aserrado.
3. Fije la mesa de aserrado con los
cuatro tornillos (54) y arandelas
correspondientes a la guía de la
mesa.
6.4 Tensado de la cinta de
sierra
A¡Peligro!
Si la tensión es excesiva es posible
que se rompa la cinta de sierra. Si la
tensión es insuficiente es posible que
resbale la rueda de accionamiento y
que se detenga la cinta de sierra..
1. Coloque la guía superior de la cinta
en su posición superior (véase
“Manejo”).
2. Compruebe la tensión:
− Presione la cinta de sierra lateral-
mente colocando el dedo en el
centro entre la mesa de aserrado
y la guía superior de la cinta (la
45
46
47
48
49
50
51
52
53
54
