7 Техническое обслуживание
Руководство по монтажу и эксплуатации
13
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
6.5 Назначение одного из
пользовательских интерфейсов
главным
6.5.1 Порядок назначения одного из
пользовательских интерфейсов
главным

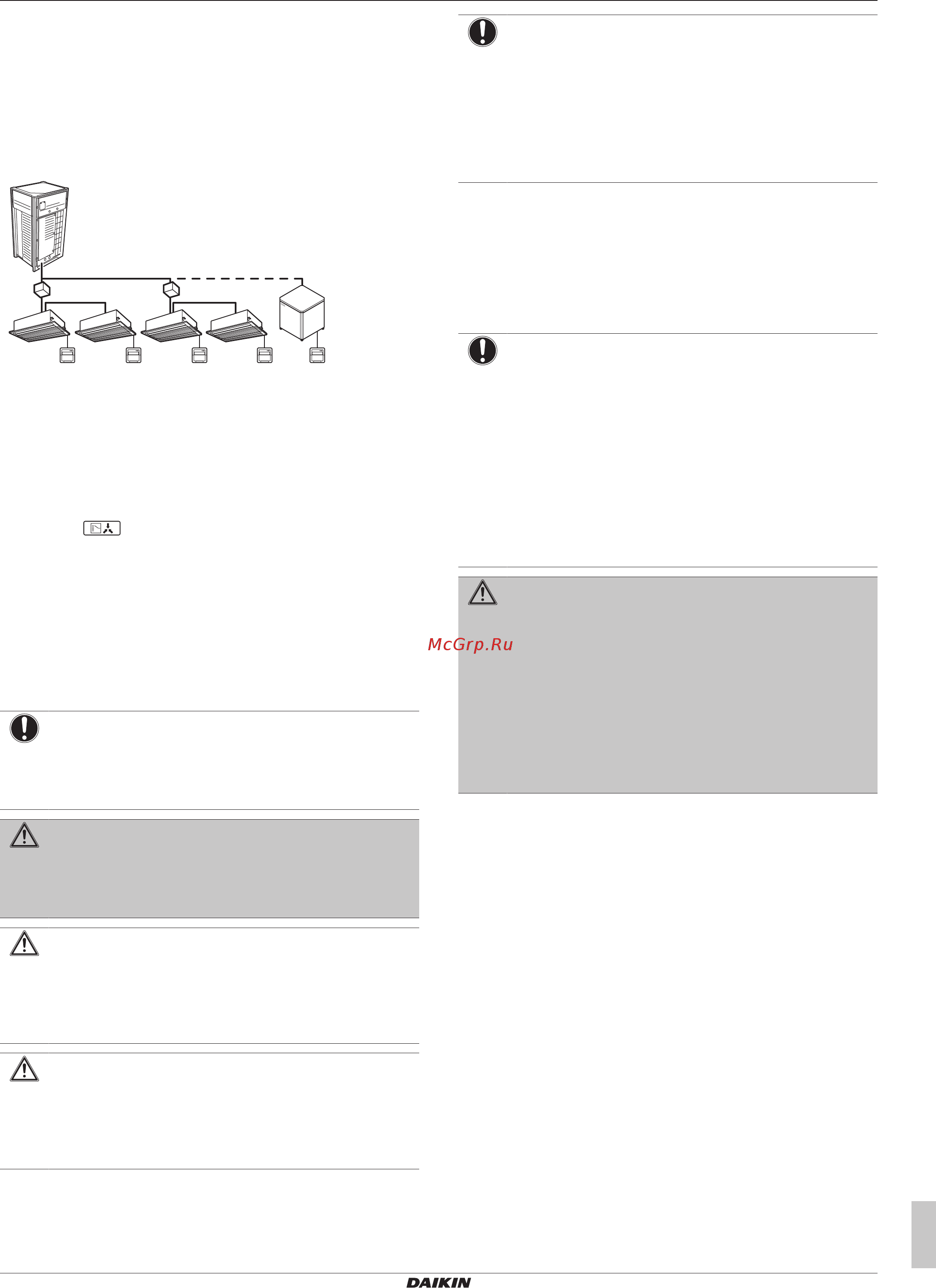

a
b
d
c c c c
e e e e e
b
a Наружный блок
b Блок BS
c Внутренний блок VRV DX
d Гидроблок HT
e Интерфейс пользователя
Если конфигурация системы соответствует изображенной на
рисунке выше, то один из интерфейсов пользователя каждой
подсистемы необходимо назначить главным.
На дисплеях подчиненных интерфейсов пользователя появится
индикация («переключение под централизованным
управлением»), а подчиненные интерфейсы пользователя будут
автоматически выполнять переключение в режим работы,
заданный на главном пользовательском интерфейсе.
Режимы обогрева и охлаждения можно задать только с главного
интерфейса пользователя.
7 Техническое обслуживание
ПРИМЕЧАНИЕ
НЕ пытайтесь самостоятельно вскрывать блок и
ремонтировать его. Вызовите квалифицированного
специалиста, который устранит причину
неисправности.
ПРЕДУПРЕЖДЕНИЕ
Если перегорел плавкий предохранитель, замените его
другим того же номинала. Ни в коем случае НЕ
применяйте самодельные перемычки. Это может
привести к поломке кондиционера или возгоранию.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вставляйте пальцы, а также палки и другие
предметы в отверстия для забора и выпуска воздуха.
НЕ снимайте решетку вентилятора. Когда вентилятор
вращается на высокой скорости, это может привести к
травме.
ПРЕДОСТЕРЕЖЕНИЕ
После длительной работы блока необходимо
проверить его положение на крепежной раме, а также
крепежные детали на предмет повреждения. Такие
повреждения могут привести к падению блока и стать
причиной травмы.
ПРИМЕЧАНИЕ
НЕ протирайте рабочую панель пульта управления
бензином, растворителями, сильными химическими
моющими средствами и т.п. Панель может утратить
свой цвет, также возможно отслоение краски. При
серьезном загрязнении смочите мягкую тряпку в
водном растворе нейтрального моющего средства,
отожмите ее и протрите панель. Вытрите панель
насухо другой, сухой тряпкой.
7.1 О хладагенте
Это изделие содержит вызывающие парниковый эффект
фторсодержащие газы. НЕ выпускайте газы в атмосферу.
Тип хладагента: R410A
Значение потенциала глобального потепления (GWP): 2087,5
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в
отношениивыбросов фторированных парниковых
газов, общее количество заправленного хладагента
указывается как в весовых единицах, так и в
эквиваленте CO
2.
Формула расчета объема выбросов парниковых
газов в тоннах эквивалента CO
2
: Значение GWP
хладагента × общее количество заправленного
хладагента [в кг]/1000
За подробной информацией обращайтесь в
организацию, выполнявшую монтаж.
ПРЕДУПРЕЖДЕНИЕ
Хладагент в системе безопасен и обычно не вытекает.
В случае утечки хладагента в помещении и его
контакта с пламенем горелки, нагревателем или
кухонной плитой может образовываться вредный газ.
Выключите все огнеопасные нагревательные
устройства, проветрите помещение и свяжитесь с
дилером, у которого вы приобрели блок.
Не пользуйтесь системой до тех пор, пока специалист
сервисной службы не подтвердит исправность узлов,
из которых произошла утечка.
7.2 Послепродажное обслуживание
и гарантия
7.2.1 Гарантийный срок
▪ К настоящему изделию прилагается гарантийная карточка,
которая заполняется дилером во время монтажа.
Заполненная карточка проверяется заказчиком и храниться у
него.
▪ Если в течении гарантийного срока возникнет необходимость
в ремонте аппарата, обратитесь к дилеру, имея гарантийную
карточку под рукой.
7.2.2 Рекомендации по техническому
обслуживанию и осмотру
Через несколько лет эксплуатации в блоке скопится некоторое
количество пыли, что вызовет небольшое снижение его
производительности. Поскольку разборка и очистка внутренних
элементов блоков требует технических навыков, а также в
целях обеспечения наивысшего качества обслуживания ваших
блоков, мы рекомендуем заключить договор о техническом
обслуживании и осмотре помимо выполнения обычных
операций технического обслуживания. Наша дилерская сеть
