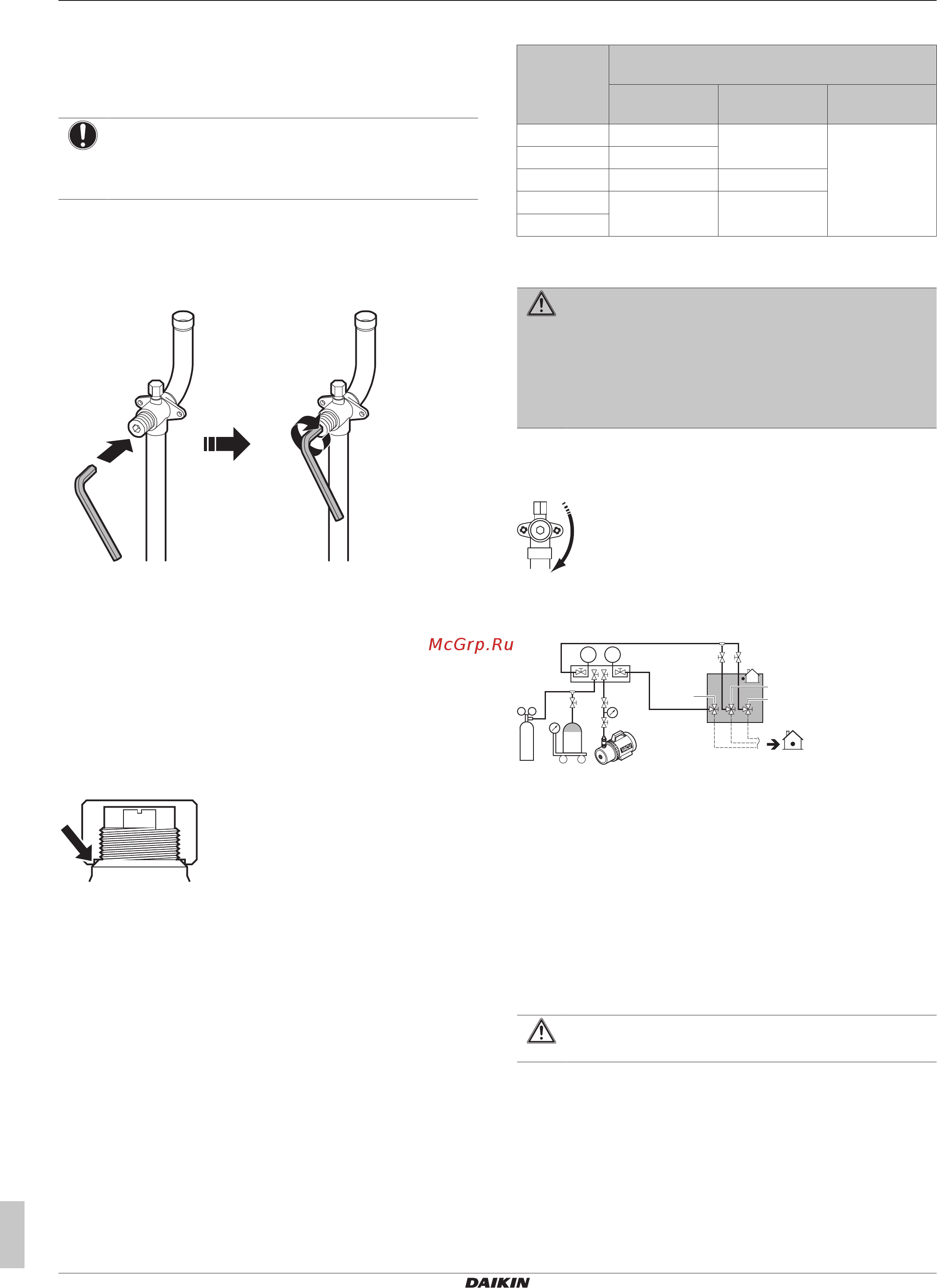

14 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
26
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
Чтобы полностью открыть запорный вентиль Ø19,1~Ø25,4 мм,
вращайте шестигранный ключ, применяя крутящий момент от 27
до 33Н•м.
Неверный крутящий момент может привести к утечке
хладагента или к поломке головки запорного вентиля.
ПРИМЕЧАНИЕ
Обратите внимание на то, что крутящий момент в
указанном диапазоне применяется только тогда, когда
нужно открыть запорные клапаны Ø19,1~Ø25,4мм.
Как перекрывается запорный клапан
1 Снимите крышку с запорного вентиля.
2 Вставив в вентиль шестигранный ключ, вращайте его по
часовой стрелке.
3 Когда дальнейшее вращение запорного вентиля станет
невозможным, прекратите вращение.
4 Установите крышку запорного вентиля на место.
Результат: Вентиль перекрыт.
Обращение с крышкой запорного клапана
▪ В месте, указанном стрелкой, крышка запорного клапана
обеспечивает герметичное соединение. НЕ повредите его.
▪ По окончании работы с запорным клапаном не забудьте
плотно закрыть крышку запорного клапана и проверить, нет
ли протечек хладагента. Момент затяжки см. в таблице ниже.
Обращение с сервисным отверстием
▪ Всегда пользуйтесь заправочным шлангом, оснащенным
стержнем нажатия на клапан, поскольку сервисное отверстие
относится к ниппельному типу.
▪ Не забудьте плотно затянуть крышку сервисного отверстия
после окончания работы с ним. Момент затяжки см. в таблице
ниже.
▪ После затяжки крышки сервисного отверстия убедитесь в
отсутствии утечки хладагента.
Моменты затяжки
Размер
запорного
вентиля
(мм)
Момент затяжки (Н•м) (открытого и
перекрытого вентиля)
Корпус
вентиля
Шестигранный
ключ
Сервисное
отверстие
Ø9,5 5~7 4мм 10,7~14,7
Ø12,7 8~10
Ø15,9 14~16 6мм
Ø19,1 19~21 8мм
Ø25,4
14.2.7 Удаление пережатых трубок
ПРЕДУПРЕЖДЕНИЕ
Газообразный хладагент и масло, оставшееся внутри
запорного клапана, могут разорвать пережатые трубки.
НЕСОБЛЮДЕНИЕ изложенных здесь указаний чревато
порчей имущества или нанесением травмы, которая
может оказаться серьезной в зависимости от
обстоятельств.
Удаление пережатых трубок производится в следующем
порядке:
1 Убедитесь в том, что запорные клапаны перекрыты.
2 Подсоедините вакуумирующее (откачивающее) устройство
к сервисным отверстиям всех запорных клапанов через
коллектор.
p
<
p
>
R410AN2
b c e
a
f
g
h
d
A
C D
B
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
f Запорный клапан в контуре жидкого хладагента
g Запорный клапан в контуре газообразного хладагента
h Запорный клапан в трубопроводе высокого/низкого
давления контура газообразного хладагента
A Клапан А
B Клапан В
C Клапан C
D Клапан D
3 Удалите газообразный хладагент и масло из пережатых
трубок с помощью регенерационной установки.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте выхода газов в атмосферу.
4 Полностью удалив из пережатых трубок газообразный
хладагент и масло, отсоедините заправочный шланг и
закройте сервисные отверстия.
5 Срежьте по черной линии нижнюю часть трубок запорных
клапанов в контурах газообразного и жидкого хладагента, а
также в трубопроводах высокого/низкого давления контура
газообразного хладагента. Воспользуйтесь подходящим
инструментом (напр., труборезом).
