17 Ввод в эксплуатацию
Руководство по монтажу и эксплуатации
44
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10

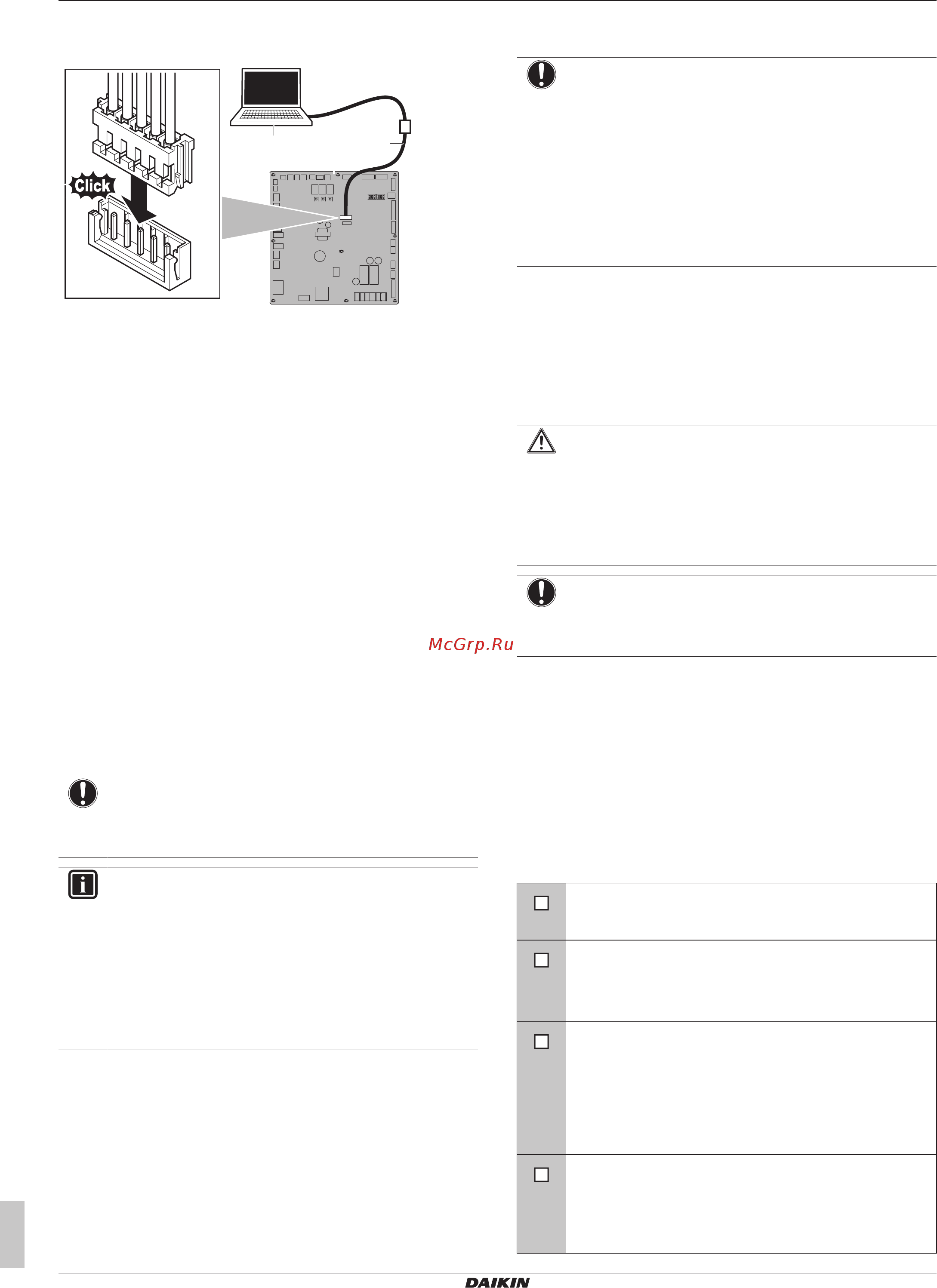

16.1.9 Подключение компьютерного
конфигуратора к наружному блоку
X27A
a
b
c
2
345
H J S T
X27A
A1P
a Компьютер
b Кабель (EKPCCAB*)
c Главная плата наружного блока
16.2 Применение функции поиска
утечек
16.2.1 Автоматический поиск утечек
Функция (автоматического) поиска утечек по умолчанию не
активирована, запустить её можно только после ввода в
системную логику данных о заправленном дополнительном
количестве хладагента (см. настройку [2‑14]).
Поиск утечек можно автоматизировать. Присвоив параметру
[2‑85] выбранное значение, можно выбрать интервал времени, с
которым будет автоматически производиться поиск утечек, или
время до следующего автоматического поиска утечек. Параметр
[2‑86] определяет, выполняется ли поиск утечек однократно
(через [2‑85] дней) или периодически, с интервалом в [2‑85]
дней.
Чтобы можно было воспользоваться функцией поиска утечек, в
систему необходимо ввести данные о заправленном
дополнительном количестве хладагента сразу же после
окончания заправки. Ввод необходимо выполнить перед
пробным запуском.
ПРИМЕЧАНИЕ
Если будет введено неверное количество
дополнительно заправленного хладагента, точность
функции поиска утечек снизится.
ИНФОРМАЦИЯ
▪ Необходимо ввести вес и записанное заправленное
дополнительное количество хладагента (а не
общее количество хладагента, присутствующего в
системе).
▪ Функция поиска утечек недоступна, если к системе
подсоединены гидроблоки.
▪ Если разница высоты внутренних блоков ≥50/40м,
то пользоваться функцией поиска утечек нельзя.
17 Ввод в эксплуатацию
ПРИМЕЧАНИЕ
Общий перечень проверок при пусконаладке.
Помимо указаний по пусконаладке в данной главе,
можно также воспользоваться общим перечнем
проверок при пусконаладке, размещенным на Daikin
Business Portal (требуется аутентификация).
Общий перечень проверок при пусконаладке,
служащий дополнением к указаниям в данной главе,
можно использовать в качестве руководства и шаблона
отчета при проведении пусконаладки и сдаче системы
пользователю.
После завершения монтажа и настройки системы по месту
установки монтажник обязан проверить, правильно ли работает
система. Для этого НЕОБХОДИМО произвести пробный запуск в
порядке, изложенном ниже.
17.1 Меры предосторожности при
вводе в эксплуатацию
ПРЕДОСТЕРЕЖЕНИЕ
НЕ выполняйте пробный запуск во время
проведения работ с внутренними блоками.
Во время пробного запуска будет работать НЕ только
наружный блок, но и подключенные к нему внутренние
блоки. Работать с внутренним блоком при выполнении
пробного запуска опасно.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
В ходе пробного запуска наружный и внутренние блоки начнут
работу. Убедитесь в том, что все работы с внутренними
блоками завершены (прокладка труб, подсоединение
электропроводки, удаление воздуха и т.д.). Подробную
информацию см. в руководстве по монтажу внутренних блоков.
17.2 Предпусковые проверочные
операции
Сразу же после монтажа блока проверьте перечисленное ниже.
После проверки по всем пунктам блок необходимо закрыть.
Питание можно подавать только на закрытый блок.
Ознакомьтесь полностью с инструкциями по монтажу
и эксплуатации, изложенными в справочном
руководстве для монтажника и пользователя.
Монтаж
Убедитесь в том, что блок установлен надлежащим
образом, чтобы исключить возникновение излишних
шумов и вибраций.
Электропроводка по месту установки
Убедитесь в том, что прокладка и подсоединение
электропроводки выполнены согласно указаниям,
приведенным в разделе Подключение
электропроводки, а также в соответствии с
прилагаемыми электрическими схемами и с
действующим законодательством.
Напряжение электропитания
Проверьте напряжение электропитания в местном
распределительном щитке. Оно ДОЛЖНО
соответствовать значению, указанному на паспортной
табличке блока.
