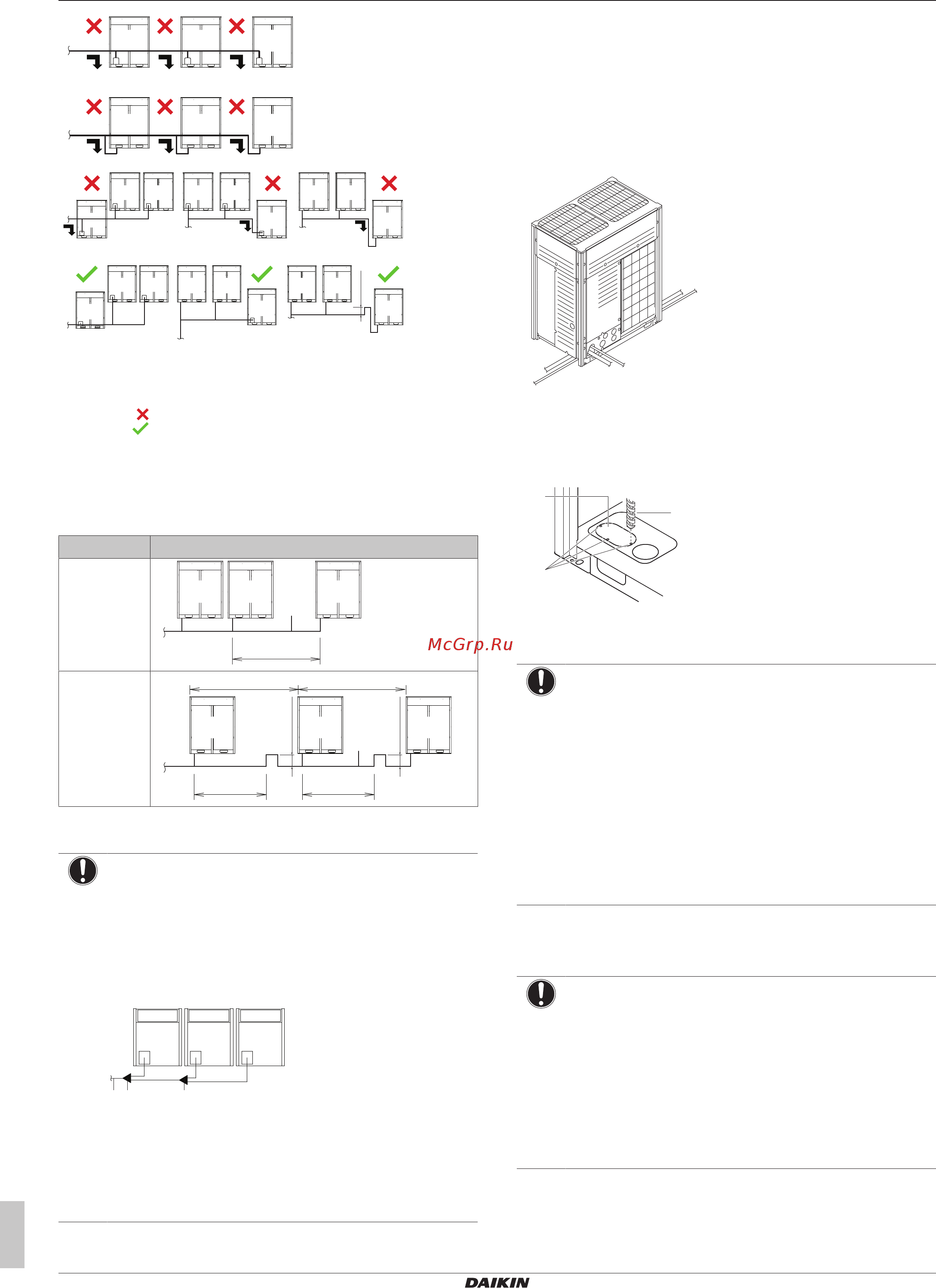

14 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
24
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
a
b b b
a
b b b
a
b
a
b
a
b
a
a
a
≥200 mm
a К внутреннему блоку
b Масло собирается у самого дальнего наружного
блока, когда система останавливается
Недопустимо (в трубопроводе остается масло)
Допустимо
▪ Если длина трубопровода между наружными агрегатами
превышает 2м, создайте в линии всасывания газообразного
хладагента и в линии высокого/низкого давления
газообразного хладагента в пределах 2 м от комплекта
подъем не менее чем в 200мм.
Если… то…
≤2м
a
b
≤2 m
>2м
a
≤2 m ≤2 m
≥200 mm
≥200 mm
b
>2 m >2 m
a К внутреннему блоку
b Трубки между наружными блоками
ПРИМЕЧАНИЕ
Для систем с несколькими наружными блоками
существуют ограничения по порядку подсоединения
трубопроводов хладагента между наружными блоками
во время монтажа. Выполняйте монтаж с учетом
следующих ограничений. Производительность
наружных блоков A, B и C должна соответствовать
следующим ограничениям: A≥B≥C.
A B C
a b c
a К внутренним блокам
b Комплект трубок для подсоединения нескольких
наружных блоков (первое ответвление)
c Комплект трубок для подсоединения нескольких
наружных блоков (второе ответвление)
14.2 Подсоединение трубопроводов
хладагента
14.2.1 Прокладка трубопроводов хладагента
Трубопроводы хладагента можно подсоединять с передней или
боковой (с выводом снизу) стороны блока, как показано на
рисунке ниже.
a b
c
a Подсоединение слева
b Подсоединение спереди
c Подсоединение справа
Для подсоединения сбоку необходимо освободить
соответствующее выбивное отверстие в поддоне:
c
b
a
a Крупное выбивное отверстие
b Просверлить
c Точки сверления
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
14.2.2 Подсоединение трубопровода
хладагента к наружному блоку
ПРИМЕЧАНИЕ
▪ При проведении работ по прокладке трубопроводов
не забудьте воспользоваться входящими в
комплект поставки вспомогательными патрубками.
▪ Проследите за тем, чтобы трубки, смонтированные
на месте, не соприкасались с другими трубками,
поддоном и боковой панелью. Во избежание
контакта с корпусом защитите трубки подходящей
изоляцией, особенно при подсоединении снизу или
сбоку.
Подсоедините к трубопроводам по месту монтажа запорные
клапаны с помощью вспомогательных трубок, входящих в
комплектацию блока.
