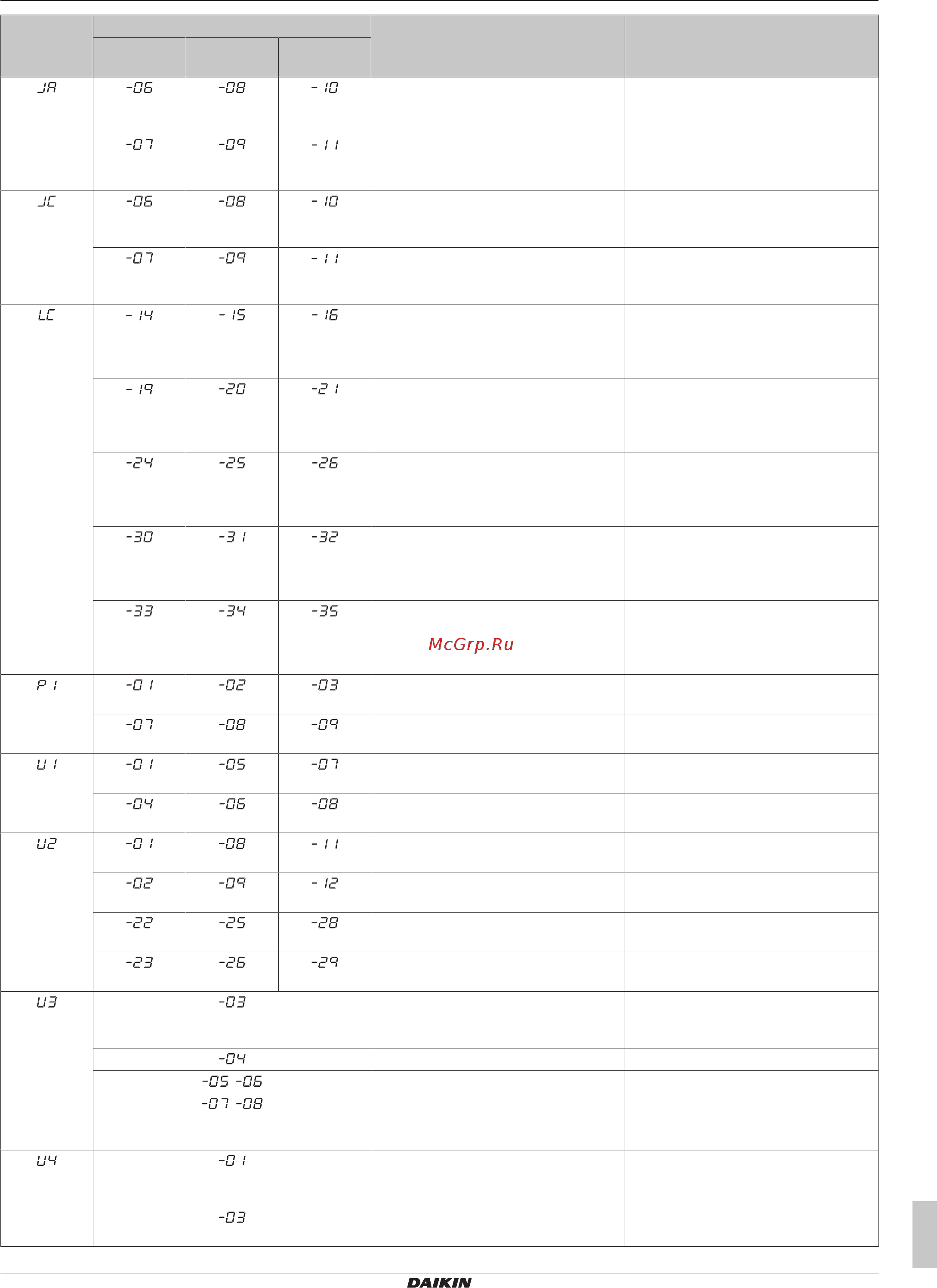

19 Возможные неисправности и способы их устранения
Руководство по монтажу и эксплуатации
49
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
Основной
код
Дополнительный код Причина Способ устранения
Главный
блок
Подчиненн
ый 1
Подчинённ
ый 2
Неисправность реле высокого
давления (S1NPH): разомкнутая цепь
– системная плата (X32A)
Проверьте контакты на плате или
приводном элементе.
Неисправность реле высокого
давления (S1NPH): короткое
замыкание – системная плата (X32A)
Проверьте контакты на плате или
приводном элементе.
Неисправность реле низкого
давления (S1NPL): разомкнутая цепь
– системная плата (X31A)
Проверьте контакты на плате или
приводном элементе.
Неисправность реле низкого
давления (S1NPL): короткое
замыкание – системная плата (X31A)
Проверьте контакты на плате или
приводном элементе.
Электропроводка управления между
наружным блоком и инвертором:
Сбой связи INV1 – системная плата
(X20A, X28A, X40A)
Проверьте соединение.
Электропроводка управления между
наружным блоком и инвертором:
Сбой связи FAN1 – системная плата
(X20A, X28A, X40A)
Проверьте соединение.
Электропроводка управления между
наружным блоком и инвертором:
Сбой связи FAN2 – системная плата
(X20A, X28A, X40A)
Проверьте соединение.
Электропроводка управления между
наружным блоком и инвертором:
Сбой связи INV2 – системная плата
(X20A, X28A, X40A)
Проверьте соединение.
Электропроводка управления
"системная плата – вспомогательная
плата – системная плата" (X20A),
вспомогательная плата (X2A, X3A)
Проверьте соединение.
INV1: разбаланс напряжения питания Проверьте, находится ли питание в
пределах допустимого диапазона.
INV2: разбаланс напряжения питания Проверьте, находится ли питание в
пределах допустимого диапазона.
Неисправность по перефазировке
питания
Исправьте порядок фаз.
Неисправность по перефазировке
питания
Исправьте порядок фаз.
INV1: недостаточное напряжение
питания
Проверьте, находится ли питание в
пределах допустимого диапазона.
INV1: потеря фазы питания Проверьте, находится ли питание в
пределах допустимого диапазона.
INV2: недостаточное напряжение
питания
Проверьте, находится ли питание в
пределах допустимого диапазона
INV2: потеря фазы питания Проверьте, находится ли питание в
пределах допустимого диапазона.
Код неисправности: не выполнен
пробный запуск системы
(эксплуатация системы невозможна)
Выполните пробный запуск системы.
Сбой при пробном запуске Выполните пробный запуск еще раз.
, Пробный запуск прерван Выполните пробный запуск еще раз.
, Пробный запуск прерван из-за сбоев
связи
Проверив электропроводку
управления, выполните пробный
запуск еще раз.
Неисправность электропроводки к Q1/
Q2 или между внутренними и
наружными блоками
Проверьте электропроводку (Q1/Q2).
Сбой связи с внутренним блоком Проверьте подключение интерфейса
пользователя.
