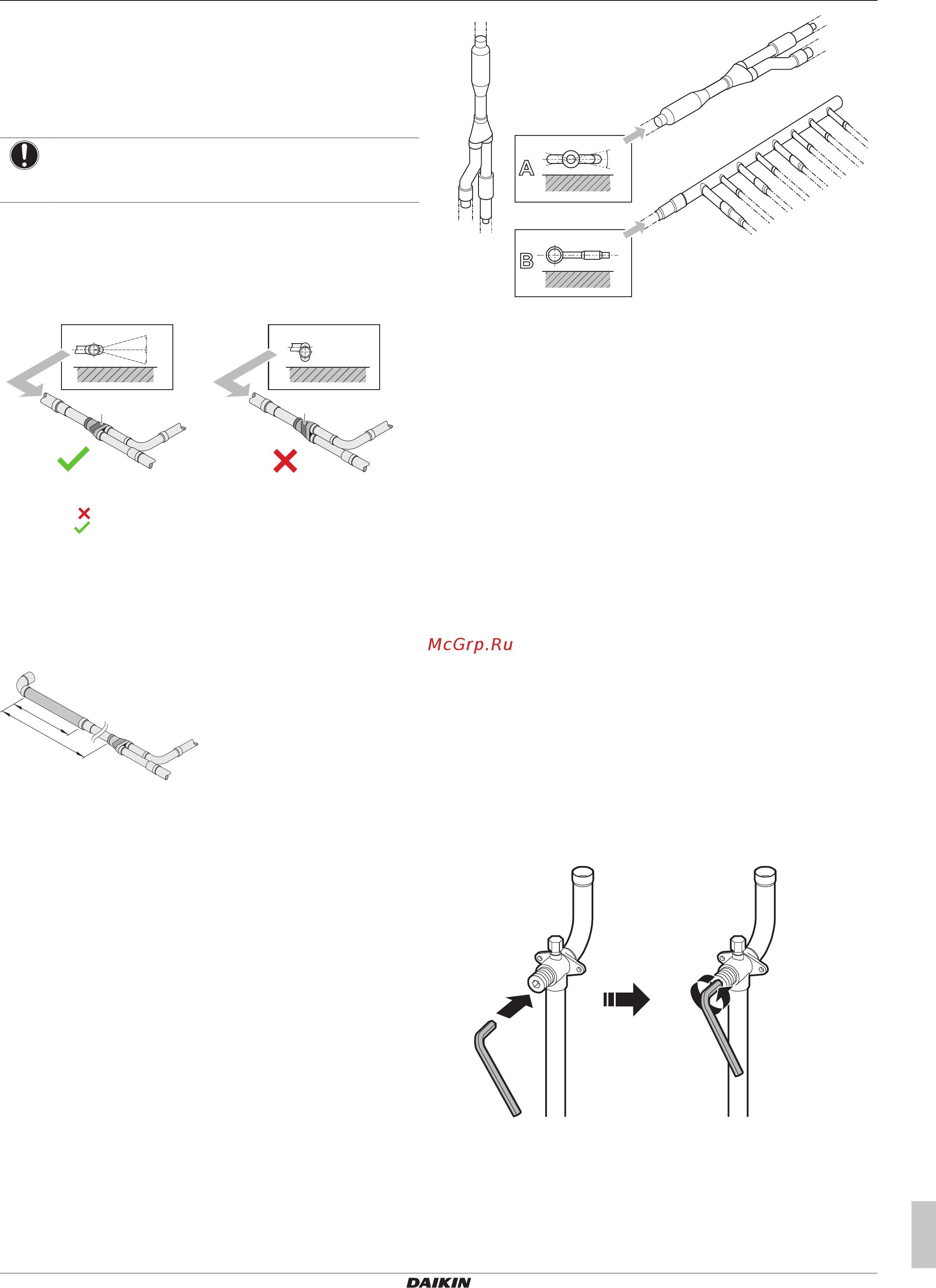

14 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
25
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
Ответственность за подсоединение разветвительных
комплектов несет монтажник (обвязка трубопроводов по месту
установки).
14.2.3 Монтаж комплекта для подсоединения
нескольких блоков
ПРИМЕЧАНИЕ
Неправильный монтаж может привести к сбоям в
работе наружного блока.
▪ Монтируйте соединения горизонтально, чтобы
предупредительная табличка (a), прикрепленная к
соединению, оказалась сверху.
▪ Не наклоняйте соединение более чем на 7,5° (см. вид A).
▪ Не монтируйте соединение вертикально (см. вид B).
a
a
A B
7.5°
7.5°
a Расположение таблички "Внимание!"
Недопустимо
Допустимо
▪ Проследите за тем, чтобы трубопровод, непосредственно
примыкающий к соединению, был абсолютно прямым на
участке общей длиной не менее 500 мм. Обеспечить
абсолютно прямой участок длиной свыше 500 мм можно
только при непосредственном подсоединении трубки,
прокладываемой по месту установки, длиной не менее
120мм.
>120 mm
>500 mm
14.2.4 Подсоединение комплекта для
разветвления
Указания по установке разветвительного комплекта см. в
прилагаемой к нему инструкции по монтажу.
▪ Рефнет-тройник монтируется таким образом, чтобы
ответвления располагались либо горизонтально, либо
вертикально.
▪ Рефнет-коллектор монтируется таким образом, чтобы
ответвления располагались горизонтально.
A
B
±
3
0
°
a
b
c
a
a Горизонтальная поверхность
b Рефнет-тройник, смонтированный в вертикальном
положении
c Рефнет-тройник, смонтированный в горизонтальном
положении
14.2.5 Защита от загрязнения
Загерметизируйте все отверстия подвода трубопроводов и
электропроводки герметиком (приобретается по месту
установки) во избежание снижения производительности блока и
проникновения насекомых в оборудование.
14.2.6 Применение запорного клапана с
сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Следите за тем, чтобы во время работы системы все
запорные клапаны были открыты.
▪ Оборудование поставляется с перекрытыми запорными
вентилями в контурах жидкого и газообразного хладагента.
▪ НЕ прилагайте к запорному вентилю излишних усилий. Это
может привести к поломке корпуса вентиля.
Как открывается запорный клапан
1 Снимите крышку с запорного вентиля.
2 Вставив в вентиль шестигранный ключ, вращайте его
против часовой стрелки.
3 Когда дальнейшее вращение запорного вентиля станет
невозможным, прекратите вращение.
4 Установите крышку запорного вентиля на место.
Результат: Вентиль открыт.
