15 Подключение электрооборудования
Руководство по монтажу и эксплуатации
39
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
b Трубопровод газообразного хладагента
c Отделочная лента
d Трубопровод высокого/низкого давления в контуре
газообразного хладагента
e Электропроводка управления (F1/F2)
f Изолятор

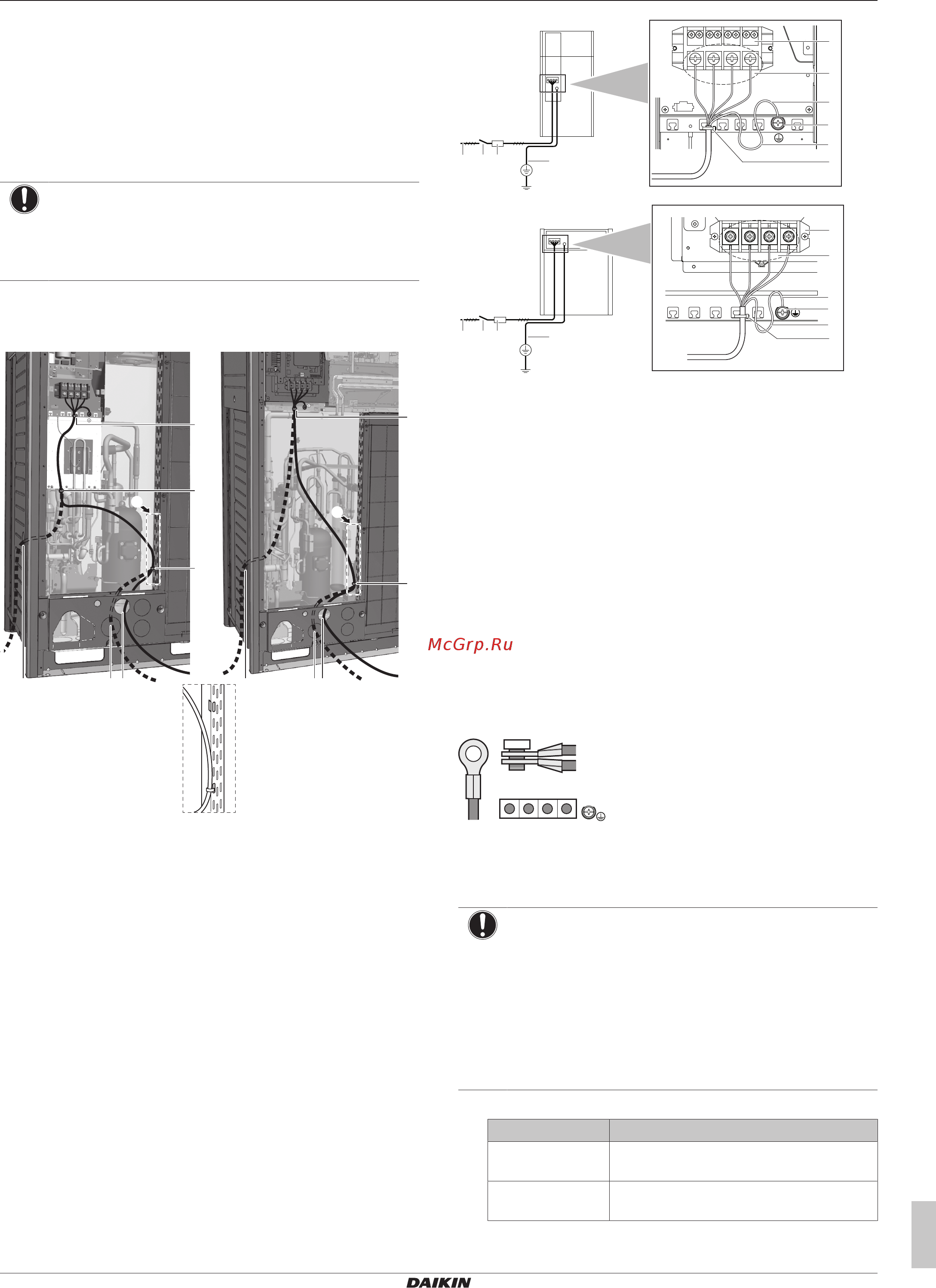

15.7 Прокладка и крепление линии
электропитания
ПРИМЕЧАНИЕ
Прокладывайте провода заземления на расстоянии не
менее 25 мм от выводных проводов компрессора. В
противном случае блоки, заземленные в одной точке,
могут работать неправильно.
Электропроводку питания можно вводить спереди и с левой
стороны. Прикрепите её к нижнему монтажному отверстию.
c
X1M
abac
d
X1M
b
5~12 HP 14~20 HP
A
A
A
d
d
d
d
a Проводка электропитания (вариант 1)
(a)
b Проводка электропитания (вариант 2)
(a)
c Проводка электропитания (вариант 3)
(a)
. Используйте
кабелепровод.
d Обхватная петля
(a) Необходимо высвободить выбивное отверстие.
Закройте отверстие во избежание проникновения
насекомых и грязи.
15.8 Подключение электропитания
ОБЯЗАТЕЛЬНО прикрепите электропроводку питания к
пластмассовой скобе с помощью приобретаемых по месту
установки хомутов во избежание воздействия внешнего усилия
на контакты. Провода с зеленой и желтой полосами
используются ТОЛЬКО для заземления.
5~12 HP
a
bc d
f
g
e
i
j
h
14~20 HP
a
bc d
f
g
e
i
j
h
a Электропитание (380~415 В, 3N~50Гц)
b Плавкий предохранитель
c Предохранитель утечки на землю
d Провод заземления
e Клеммная колодка электропитания
f Подключите провода электропитания: RED к L1, WHT к
L2, BLK к L3 и BLU к N
g Провод заземления (GRN/YLW)
h Обхватная петля
i Чашеобразная шайба
j При подключении провода заземления рекомендуется
произвести закручивание.
Системы с несколькими наружными блоками
Для соединения между собой проводов электропитания,
подаваемого на несколько наружных блоков, следует
использовать кольцевые кабельные наконечники.
Использование оголенного кабеля не допускается.
В таком случае кольцевую шайбу заводской установки
необходимо снять.
Закрепите оба кабеля на клемме электропитания, как показано
на рисунке ниже:
L1 L2 L2 N
15.9 Проверка сопротивления
изоляции компрессора
ПРИМЕЧАНИЕ
Если после монтажа в компрессоре скопился
хладагент, сопротивление изоляции на полюсах может
снизиться, но если оно будет составлять хотя бы 1MΩ,
то поломки блока не произойдет.
▪ При измерении сопротивления изоляции
пользуйтесь мегомметром на 500В.
▪ НЕ используйте мегомметр в цепях низкого
напряжения.
1 Замерьте сопротивление изоляции на полюсах.
Если… то…
≥1MΩ Сопротивление изоляции в норме.
Операция завершена.
<1MΩ Сопротивление изоляции не в порядке.
Переходите к следующему действию.
