20 Технические данные
Руководство по монтажу и эксплуатации
55
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10

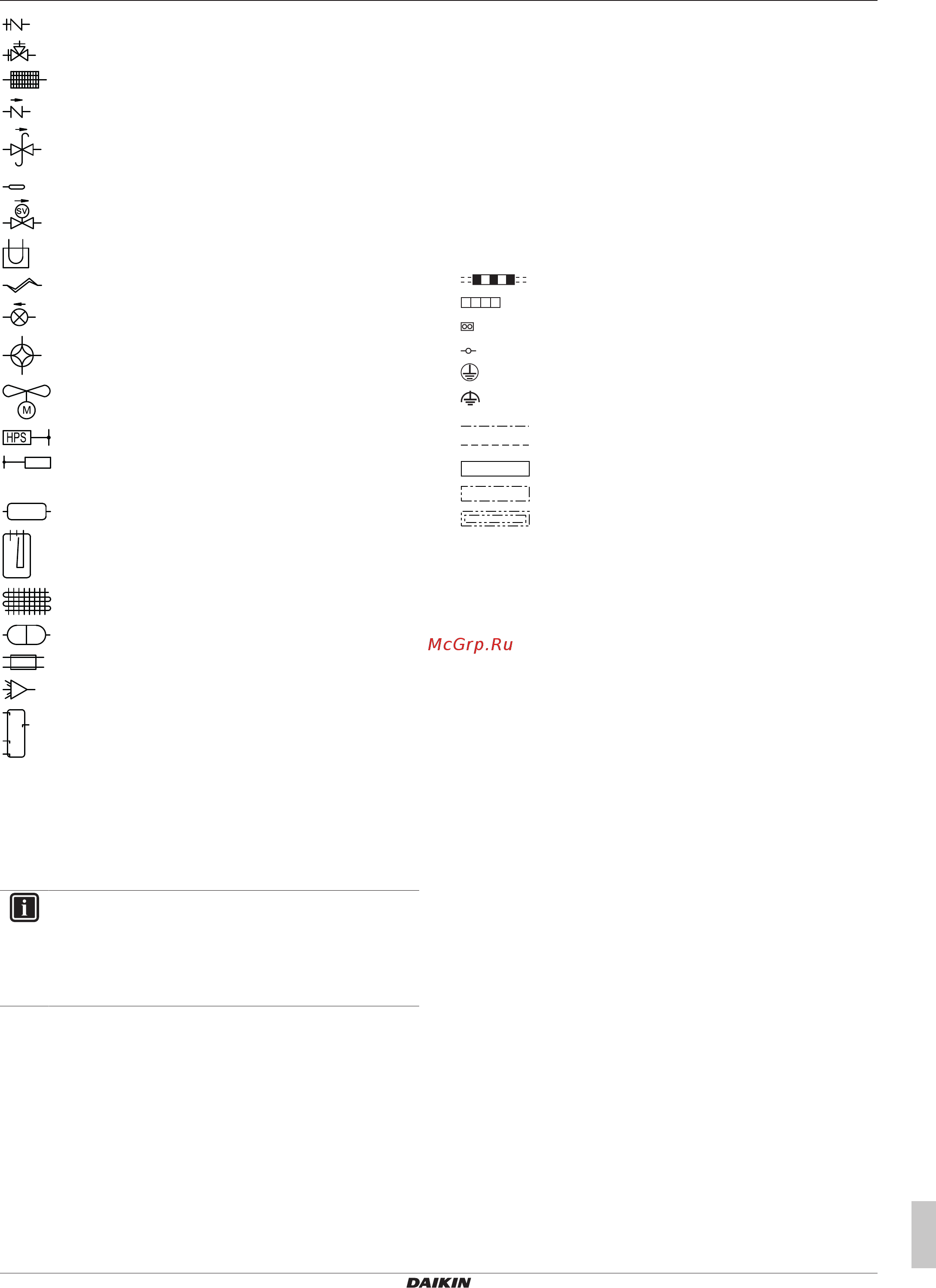

Заправочное / сервисное отверстие
Запорный клапан
Фильтр
Обратный клапан
Клапан сброса давления
Термистор
Электромагнитный клапан
Теплоотвод (системной платы)
Капиллярная трубка
Расширительный клапан
Четырехходовой клапан
Лопастной вентилятор
Реле высокого давления
Датчик низкого давления
Датчик высокого давления
Маслоотделитель
Накопитель
Теплообменник
Компрессор
Двухтрубный теплообменник
Распределитель
Приёмник жидкости
20.3 Схема электропроводки:
Наружный блок
Смотрите нанесенную на блок электрическую схему. Ниже
приведены используемые в ней сокращения:
ИНФОРМАЦИЯ
На наружный блок нанесена электрическая схема
только наружного блока. Электрическую схему
внутреннего блока и дополнительных электрических
компонентов см. на электрической схеме внутреннего
блока.
1 Эта схема электропроводки относится только к
наружному блоку.
2 Значки (см. далее).
3 Схемы прокладки сигнальной проводки между
внутренним и наружным блоками F1‑F2, несколькими
наружными блоками F1‑F2, наружным и несколькими
внутренними блоками Q1‑Q2 см. в инструкции по
монтажу.
4 Схему применения переключателя BS1~BS3 см. в
табличке «Меры предосторожности» на крышке
распределительной коробки.
5 При эксплуатации оборудования НЕ закорачивайте
предохранительные устройства (S1PH, S2PH [относится
только к 14~20 HP]).
6 Для 5~12 HP: Если используется дополнительная
принадлежность, см. инструкцию по ее монтажу.
6 Для 14~20 HP: разъем X1A (M2F) — красного цвета,
разъем X2A (M2F) — белого цвета.
7 Для 5~12 HP: Цвета (см. далее).
7 Для 14~20 HP: Если используется дополнительная
принадлежность, см. инструкцию по ее монтажу.
8 Для 14~20 HP: Цвета (см. далее).
Обозначения:
Электропроводка по месту установки
Клеммная колодка
Разъем
Клемма
Защитное заземление
Помехоустойчивое заземление
Заземление
Оборудование, приобретаемое отдельно
Плата
Распределительная коробка
Опция
Цвета:
BLK Черный
RED Красный
BLU Синий
WHT Белый
GRN Зеленый
Обозначения на схеме электропроводки моделей 5~12HP:
A1P Печатная плата (системная)
A2P Печатная плата (фильтр подавления помех)
A3P Печатная плата (инвертора)
A4P Печатная плата (вентилятора)
A5P Печатная плата (вспомогательная)
BS1~BS3 (A1P) Кнопочный выключатель (РЕЖИМ,
УСТАНОВКА, ВОЗВРАТ)
C* (A3P) Конденсатор
DS1, DS2
(A1P)
DIP-переключатель
E1HC Нагреватель картера
E3H Нагреватель сливного поддона (опция)
F1U, F2U (A1P) Плавкий предохранитель (T 3,15A / 250В)
F3U Плавкий предохранитель по месту
эксплуатации
F101U (A4P) Плавкий предохранитель
F401U, F403U
(A2P)
Плавкий предохранитель
F601U, (A3P) Плавкий предохранитель
HAP (A*P) Контрольная лампа (зеленый индикатор)
K3R (A1P) Магнитное реле (Y11S)
K6R (A1P) Магнитное реле (E3H)
K7R (A1P) Магнитное реле (E1HC)
K9R (A1P) Магнитное реле (Y3S)
K11R (A1P) Магнитное реле (Y2S)
