14 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
27
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае НЕ удаляйте сплющенные участки
трубок пайкой.
Газообразный хладагент и масло, оставшееся внутри
запорного вентиля, могут разорвать сплющенные
трубки.
6 Если откачка произведена не полностью, то прежде чем
продолжать подсоединять трубопроводы, прокладываемые
по месту установки, дождитесь, пока вытечет все масло.

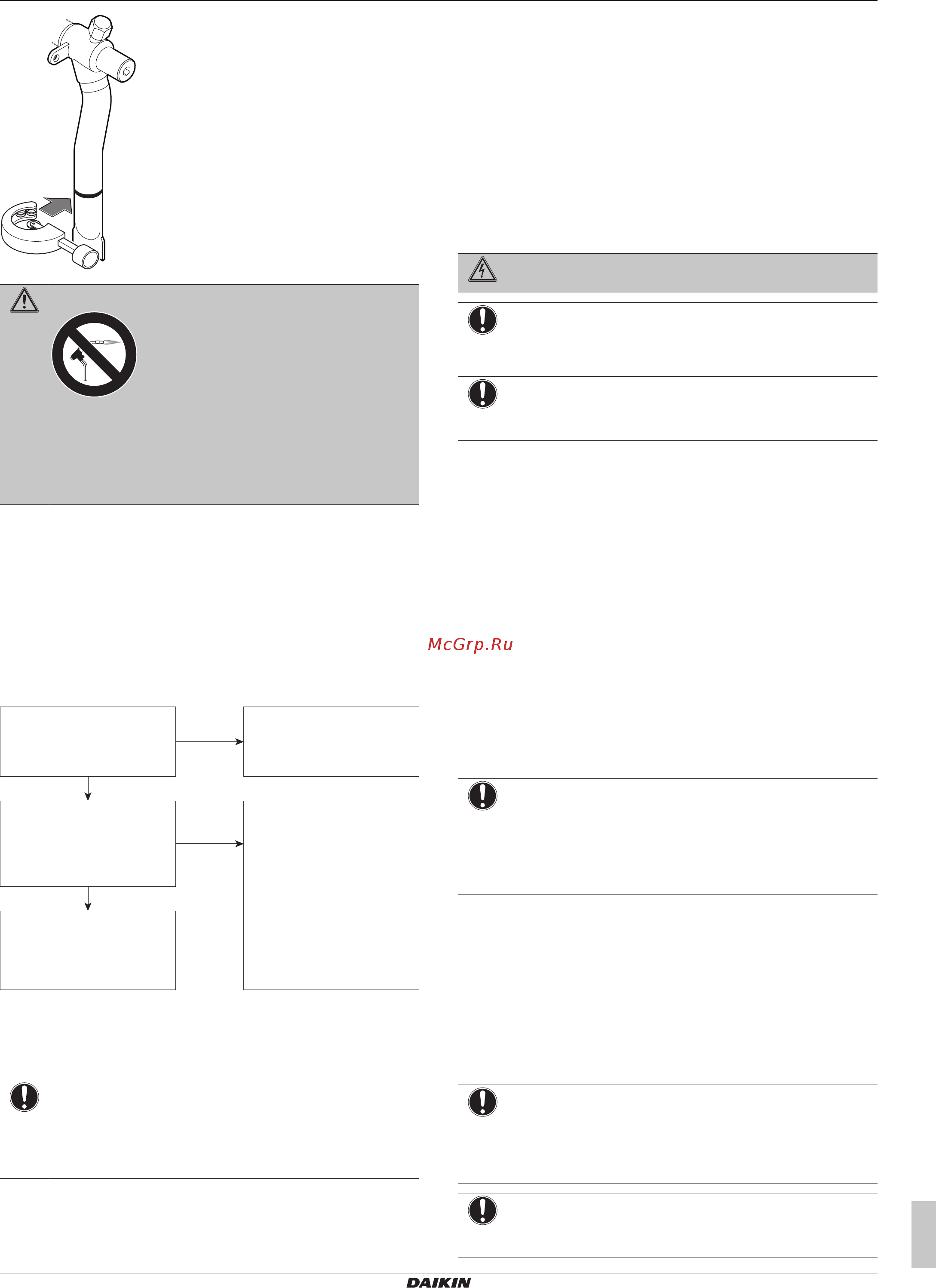

14.3 Проверка трубопровода
хладагента
14.3.1 Проверка проложенных трубопроводов
хладагента
Завершены ли работы
с трубопроводом
хладагента?
Включено ли питание
внутренних и наружных
блоков?
Выполните операцию:
"Способ 2: После включения
электропитания".
Завершите работы
с трубопроводом.
Выполните операцию:
"Способ 1: Перед
включением электропитания
(обычный способ)".
Да
Нет
Нет
Да
Крайне важно, чтобы все работы с трубопроводом хладагента
выполнялись при отключенном питании блоков (наружных и
внутренних). При включении питания блоков инициализируются
расширительные клапаны. Это значит, что клапаны закроются.
ПРИМЕЧАНИЕ
Перекрытые расширительные клапаны не позволяют
проводить проверку трубопроводов и внутренних
блоков на герметичность и выполнять их вакуумную
осушку.
Способ 1: перед включением электропитания
Если питание системы не включалось, то никаких особых
действий по проведению испытания на герметичность и
выполнению вакуумной осушки системы предпринимать не
нужно.
Способ 2: после включения электропитания
Если питание системы ранее включалось, задействуйте
настройку [2‑21] (см. «Доступ к режиму 1 или 2» [4 41]). Эта
настройка откроет расширительные клапаны, что обеспечит
свободное прохождение хладагента по трубкам для проведения
испытания на герметичность и выполнению вакуумной осушки
системы.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРИМЕЧАНИЕ
Убедитесь в том, что питание всех внутренних блоков,
подсоединенных к наружному блоку, включено.
ПРИМЕЧАНИЕ
Прежде чем активировать настройку [2‑21], дождитесь
завершения инициализации наружного блока.
Испытание на герметичность и вакуумная осушка
Порядок проверки трубопроводов хладагента:
▪ проверить трубопровод хладагента на наличие утечек;
▪ выполнить вакуумную осушку, чтобы удалить влагу из
трубопровода хладагента.
Если существует вероятность присутствия влаги в
трубопроводе хладагента (например, в трубопровод могла
проникнуть вода), выполните изложенную ниже процедуру
вакуумной осушки, чтобы удалить влагу.
Все трубопроводы внутри блока были испытаны на
герметичность на заводе.
Испытать необходимо только трубопровод хладагента,
проложенный по месту установки. Поэтому перед проведением
испытания на герметичность и вакуумной осушки убедитесь в
том, что все запорные клапаны наружных блоков плотно
закрыты.
ПРИМЕЧАНИЕ
Перед началом проведения испытания на
герметичность и выполнения вакуумирования
убедитесь в том, что все клапаны в трубопроводах,
проложенных по месту установки (а не запорные
клапаны наружных блоков!) ОТКРЫТЫ.
Подробную информацию о состоянии клапанов см. в разделе
«Проверка трубопровода хладагента: Подготовка» [428].
14.3.2 Проверка трубопровода хладагента:
Общие правила
Для повышения эффективности подсоедините вакуумный насос
через коллектор к сервисным портам всех запорных клапанов
(см. параграф «Проверка трубопровода хладагента:
Подготовка» [428]).
ПРИМЕЧАНИЕ
Используйте двухступенчатый вакуумный насос с
обратным или электромагнитным клапаном, способный
вакуумировать до избыточного давления –⁠100,7 кПа
(−⁠1007бар) (5торр абсолютного давления).
ПРИМЕЧАНИЕ
Следите за тем, чтобы масло не попадало из насоса в
систему, когда насос не работает.
