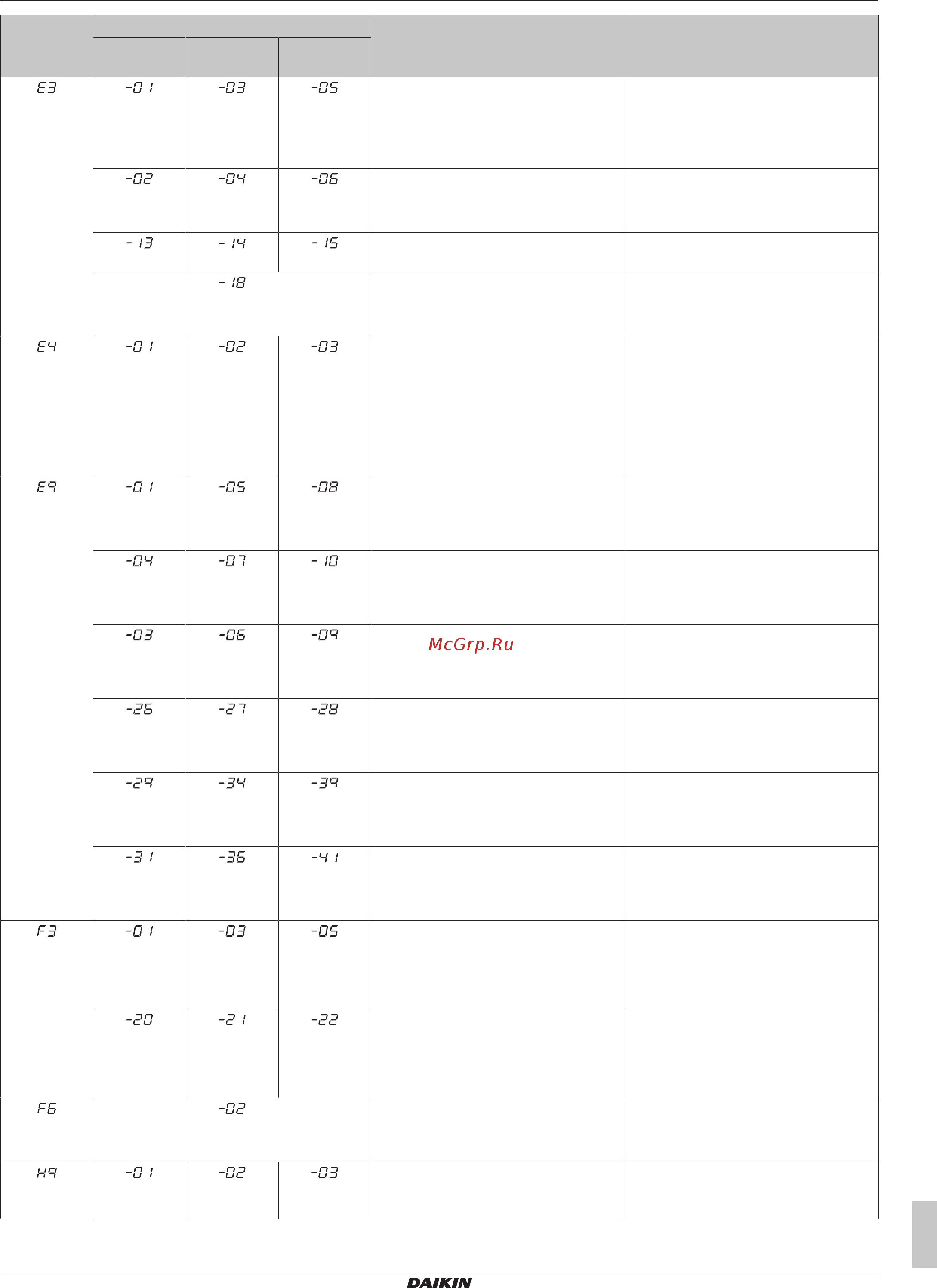

19 Возможные неисправности и способы их устранения
Руководство по монтажу и эксплуатации
47
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
Основной
код
Дополнительный код Причина Способ устранения
Главный
блок
Подчиненн
ый 1
Подчинённ
ый 2
Сработало реле высокого давления
(S1PH, S2PH) – системная плата
(X2A, X3A)
Проверьте состояние запорных
вентилей, отклонения в (проложенных
по месту установки) трубопроводах
или расход воздуха через
воздухоохлаждаемый змеевик.
▪ Избыточное количество хладагента
в системе
▪ Перекрыт запорный вентиль
▪ Проверьте количество хладагента
+заправьте блок заново.
▪ Откройте запорные вентили
Перекрыт запорный вентиль (контура
жидкого хладагента)
Откройте запорный вентиль контура
жидкого хладагента.
▪ Избыточное количество хладагента
в системе
▪ Перекрыт запорный вентиль
▪ Проверьте количество хладагента
+заправьте блок заново.
▪ Откройте запорные вентили.
Неисправность по низкому давлению:
▪ Перекрыт запорный вентиль
▪ Нехватка хладагента
▪ Неисправность внутреннего блока
▪ Откройте запорные вентили.
▪ Проверьте количество хладагента
+заправьте блок заново.
▪ Проверьте дисплей интерфейса
пользователя и электропроводку
управления между наружным и
внутренним блоками.
Неисправность электронного
расширительного клапана (верхнего
теплообменника) (Y1E) – системная
плата (X21A)
Проверьте контакты на плате или
приводном элементе.
Неисправность электронного
расширительного клапана (нижнего
теплообменника) (Y3E) – системная
плата (X23A)
Проверьте контакты на плате или
приводном элементе.
Неисправность электронного
расширительного клапана
(теплообменника подохлаждения)
(Y2E) – системная плата (X22A)
Проверьте контакты на плате или
приводном элементе
Неисправность электронного
расширительного клапана (приемника
газообразного хладагента) (Y4E) –
системная плата (X25A)
Проверьте контакты на плате или
приводном элементе.
Неисправность электронного
расширительного клапана
(инверторного охлаждения) (Y5E) –
вспомогательная плата (X8A)
Проверьте контакты на плате или
приводном элементе.
Неисправность электронного
расширительного клапана
(автоматической заправки) (Y6E) –
вспомогательная плата (X10A)
Проверьте контакты на плате или
приводном элементе.
Перегрев на выходе (R21T/R22T) –
системная плата (X19A):
▪ Перекрыт запорный вентиль
▪ Нехватка хладагента
▪ Откройте запорные вентили.
▪ Проверьте количество хладагента
+заправьте блок заново.
Перегрев корпуса компрессора (R15T)
– системная плата (X19A):
▪ Перекрыт запорный вентиль
▪ Нехватка хладагента
▪ Откройте запорные вентили.
▪ Проверьте количество хладагента
+заправьте блок заново.
▪ Избыточное количество хладагента
в системе
▪ Перекрыт запорный вентиль
▪ Проверьте количество хладагента
+заправьте блок заново.
▪ Откройте запорные вентили.
Неисправность датчика температуры
наружного воздуха (R1T) – системная
плата (X18A)
Проверьте контакты на плате или
приводном элементе.
