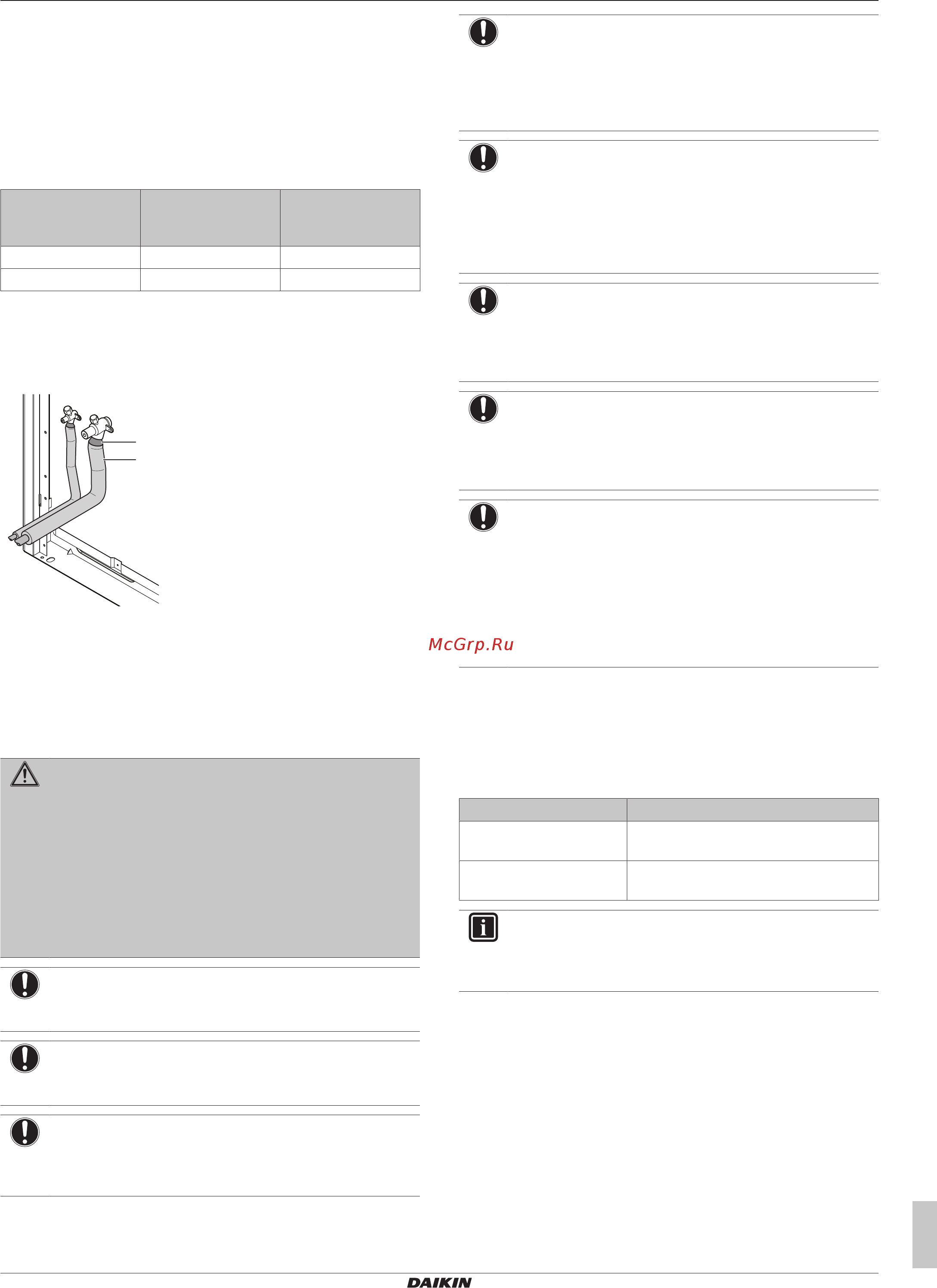

14 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
29
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
▪ Обязательно изолируйте трубы жидкостных и газовых линий
(для всех блоков).
▪ Используйте термостойкий вспененный теплоизолятор,
который может противостоять температуре 70°C для
трубопроводов жидкого хладагента и температуре 120°C для
трубопроводов газообразного хладагента.
▪ Усильте изоляцию на трубопроводах хладагента в
соответствии с климатическими особенностями места
установки.
Температура
окружающего
воздуха
Относительная
влажность
Минимальная
толщина
≤30°C от 75% до 80% 15мм
>30°C ≥80% 20мм
▪ При вероятном стекании конденсата с запорного вентиля во
внутренний блок через щели между изоляцией и трубами из-
за того, что наружный блок расположен выше внутреннего,
стекание конденсата нужно предотвратить, загерметизировав
соединения. См. иллюстрацию ниже.
a
b
a Изоляционный материал
b Замазка и т.п.
14.4 Заправка хладагентом
14.4.1 Меры предосторожности при заправке
хладагента
ПРЕДУПРЕЖДЕНИЕ
▪ В качестве хладагента используйте ТОЛЬКО
R410A. Другие вещества могут вызвать взрывы и
несчастные случаи.
▪ Хладагент R410A содержит фторированные
парниковые газы. Значение потенциала
глобального потепления (GWP) составляет 2087,5.
НЕ выпускайте эти газы в атмосферу.
▪ При заправке хладагентом ОБЯЗАТЕЛЬНО
надевайте защитные перчатки и очки.
ПРИМЕЧАНИЕ
Если питание тех или иных блоков выключено, процесс
заправки не сможет завершиться как следует.
ПРИМЕЧАНИЕ
Если в состав системы входит несколько наружных
блоков, включайте питание всех этих блоков.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
ПРИМЕЧАНИЕ
Если систему запустить в течение 12 минут после
включения внутренних и наружных блоков, компрессор
не запустится до тех пор, пока между внутренним (-и) и
наружным блоками не установится бесперебойная
связь.
ПРИМЕЧАНИЕ
Прежде чем приступать к заправке, убедитесь в том,
что показания 7-сегментного дисплея на плате A1P
наружного блока соответствуют норме (см. параграф
«Доступ к режиму 1 или 2» [4 41]). Если на дисплее
появился код неисправности, см. параграф
«19.1Устранение неполадок по кодам сбоя» [446].
ПРИМЕЧАНИЕ
Убедитесь в том, что распознаются все
подсоединенные внутренние блоки (см. пункты [1‑10] и
[1‑39] параграфа «Режим 1: контрольные
настройки» [442]).
ПРИМЕЧАНИЕ
Прежде чем приступать к заправке, закройте переднюю
панель. Без передней панели блок не в состоянии
надлежащим образом определить, правильно ли он
работает.
ПРИМЕЧАНИЕ
Если в результате проведения технического
обслуживания система (наружный блок+трубопроводы,
проложенные по месту+внутренние блоки) осталась
без хладагента (например, после его принудительной
откачки), блок необходимо заправить исходным
количеством хладагента (см. паспортную табличку
блока), для чего следует выполнить предварительную
заправку, а затем запустить автоматическую.
14.4.2 Заправка хладагентом
По завершении вакуумной осушки можно приступать к заправке
дополнительного количества хладагента.
Существуют два способа заправки дополнительного количества
хладагента.
Способ См.
Автоматическая
заправка
«Действие 6а: Автоматическая
заправка хладагента» [434]
Заправка вручную «Действие 6b: Заправка хладагента
вручную» [435]
ИНФОРМАЦИЯ
Adding refrigerant using the automatic refrigerant charging
function is not possible when Hydrobox units are
connected to the system.
Для ускорения процесса заправки хладагентом крупных систем
рекомендуется сначала выполнить частичную заправку через
контур жидкого хладагента и только после этого – полную
заправку в автоматическом или ручном режиме. Это действие
входит в процедуру, о которой рассказывается ниже (см.
«Порядок заправки хладагента» [4 33]). Этот этап можно
пропустить, но в таком случае заправка займет больше
времени.
Имеется технологическая карта, на которой представлена
общая информация о возможных вариантах и необходимых
действиях (см. параграф «Порядок заправки хладагента:
технологическая карта» [431]).
