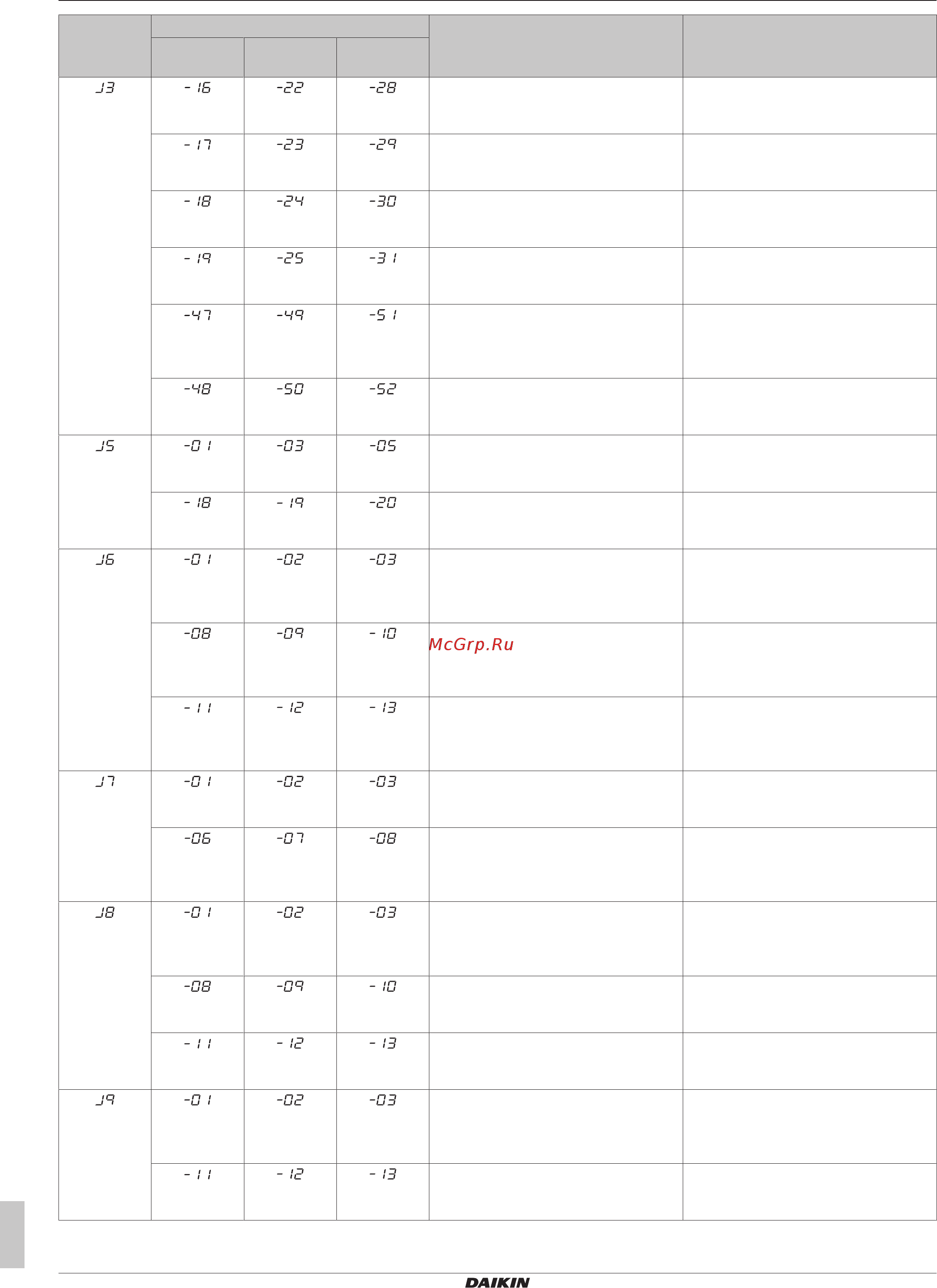

19 Возможные неисправности и способы их устранения
Руководство по монтажу и эксплуатации
48
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
Основной
код
Дополнительный код Причина Способ устранения
Главный
блок
Подчиненн
ый 1
Подчинённ
ый 2
Неисправность датчика температуры
на выходе (R21T): разомкнутая цепь –
системная плата (X19A)
Проверьте контакты на плате или
приводном элементе.
Неисправность датчика температуры
на выходе (R21T): короткое
замыкание – системная плата (X19A)
Проверьте контакты на плате или
приводном элементе.
Неисправность датчика температуры
на выходе (R22T): разомкнутая цепь –
системная плата (X19A)
Проверьте контакты на плате или
приводном элементе.
Неисправность датчика температуры
на выходе (R22T): короткое
замыкание – системная плата (X19A)
Проверьте контакты на плате или
приводном элементе.
Неисправность датчика температуры
корпуса компрессора (R15T):
разомкнутая цепь – системная плата
(X19A)
Проверьте контакты на плате или
приводном элементе.
Неисправность датчика температуры
корпуса компрессора (R15T): короткое
замыкание – системная плата (X19A)
Проверьте контакты на плате или
приводном элементе.
Датчик температуры всасывающего
трубопровода компрессора (R12T) –
вспомогательная плата (X15A)
Проверьте контакты на плате или
приводном элементе.
Датчик температуры всасывающего
трубопровода (R10T) –
вспомогательная плата (X29A)
Проверьте контакты на плате или
приводном элементе.
Датчик температуры
противообледенителя
теплообменника (R11T) –
вспомогательная плата (X15A)
Проверьте контакты на плате или
приводном элементе
Верхний теплообменник – датчик
температуры газообразного
хладагента (R8T) – системная плата
(X29A)
Проверьте контакты на плате или
приводном элементе.
Нижний теплообменник – датчик
температуры газообразного
хладагента (R9T) – системная плата
(X29A)
Проверьте контакты на плате или
приводном элементе.
Главный датчик температуры жидкого
хладагента (R3T) – системная плата
(X30A)
Проверьте контакты на плате или
приводном элементе.
Теплообменник подохлаждения –
датчик температуры жидкого
хладагента (R7T) – системная плата
(X30A)
Проверьте контакты на плате или
приводном элементе.
Верхний теплообменник
подохлаждения – датчик температуры
жидкого хладагента (R4T) –
системная плата (X30A)
Проверьте контакты на плате или
приводном элементе.
Нижний теплообменник – датчик
температуры жидкого хладагента
(R5T) – системная плата (X30A)
Проверьте контакты на плате или
приводном элементе.
Датчик температуры автоматической
заправки (R14T) – вспомогательная
плата (X15A)
Проверьте контакты на плате или
приводном элементе.
Теплообменник подохлаждения –
датчик температуры газообразного
хладагента (R6T) – системная плата
(X30A)
Проверьте контакты на плате или
приводном элементе.
Датчик температуры приемника
газообразного хладагента (R13T) –
вспомогательная плата (X17A)
Проверьте контакты на плате или
приводном элементе.
