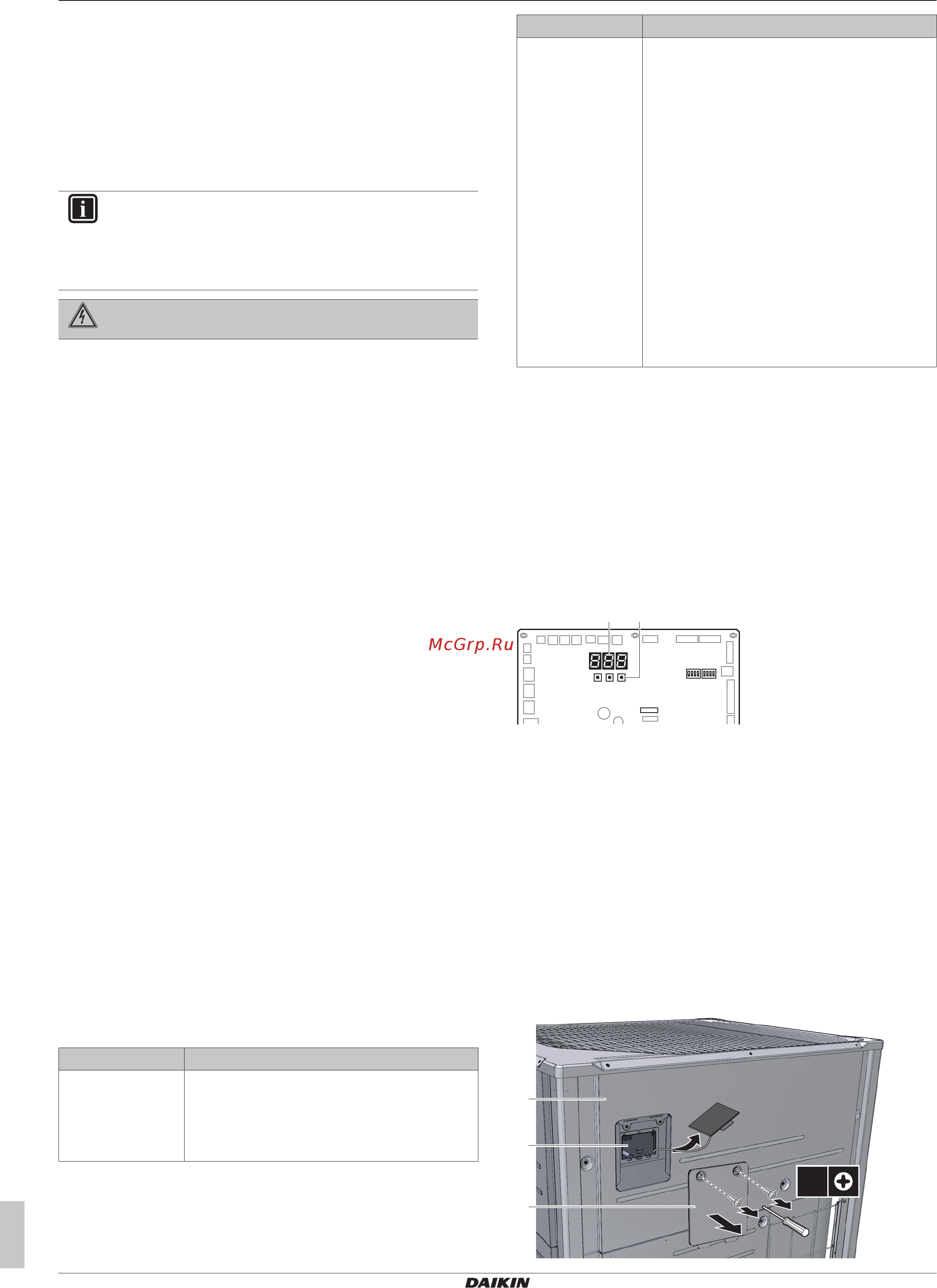

16 Конфигурирование
Руководство по монтажу и эксплуатации
40
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
2 Включив электропитание, не выключайте его в течение
6часов.
Результат: Компрессор нагреется, в результате чего
находящийся в нем хладагент испарится.
3 Еще раз замерьте сопротивление изоляции на полюсах.
16 Конфигурирование
ИНФОРМАЦИЯ
Важно, чтобы монтажник последовательно и
полностью ознакомился с информацией, изложенной в
этом разделе, и чтобы система была
сконфигурирована соответственно.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
16.1 Настройка по месту установки
16.1.1 Выполнение настройки по месту
установки
Чтобы продолжить настройку системы VRV IV с функцией
рекуперации тепла, необходимо ввести определенные данные в
системную плату блока. В данном разделе рассказывается о
вводе этих данных вручную с помощью кнопок на системной
плате, а также о считывании информации с семисегментного
дисплея.
Изменение настроек осуществляется через главный наружный
блок.
Помимо изменения местных настроек, можно узнавать текущие
параметры работы блока.
Нажимные кнопки
Кнопки предназначены для выполнения специальных операций
(например, автоматической заправки системы хладагентом,
пробного запуска и т.д.) и ввода местных настроек (работа по
требованию, с низким уровнем шума и т.п.).
См. также:
▪ «Элементы местных настроек» [440]
▪ «Доступ к элементам местных настроек» [440]
Компьютерный конфигуратор
Некоторые параметры работы системы VRV IV с функцией
рекуперации тепла можно задать и на этапе её ввода в
эксплуатацию с помощью местных настроек через интерфейс
связи с персональным компьютером (для этого требуется
дополнительное оборудование EKPCCAB*). Монтажник может
заранее подготовить конфигурацию на компьютере, а затем
загрузить конфигурацию в систему по месту её эксплуатации.
См. также: «Подключение компьютерного конфигуратора к
наружному блоку» [444].
Режимы 1 и 2
Режим Описание
Режим 1
(контрольные
настройки)
Режим1 можно использовать для
просмотра текущего состояния наружного
блока. Также с его помощью можно
просматривать значения некоторых
местных настроек.
Режим Описание
Режим 2
(местные
настройки)
Режим2 служит для изменения местных
настроек системы. Также возможен
просмотр активных значений местных
настроек и внесение в них изменений.
Как правило, работу в обычном режиме
можно восстановить после смены местных
настроек без дополнительного
вмешательства.
Некоторые местные настройки служат для
выполнения специальных операций
(например, однократного запуска, удаления
хладагента или проведения
вакуумирования, добавления хладагента
вручную и т.п.). В таких случаях требуется
прерывать специальную операцию, прежде
чем перезапускать систему в обычном
рабочем режиме. Это указывается в
приведенных ниже пояснениях.
См. также:
▪ «Доступ к режиму 1 или 2» [441]
▪ «Доступ к режиму 1» [441]
▪ «Доступ к режиму 2» [441]
▪ «Режим 1: контрольные настройки» [442]
▪ «Режим 2: местные настройки» [442]
16.1.2 Элементы местных настроек
Расположение 7-сегментных дисплеев, кнопок и DIP-
переключателей:
a b
BS1 BS2
DS1 DS2
BS3
X27A
BS1 MODE: смена заданного режима
BS2 SET: ввод местных настроек
BS3 RETURN: ввод местных настроек
DS1, DS2 DIP-переключатели
a 7-сегментные дисплеи
b Нажимные кнопки
16.1.3 Доступ к элементам местных настроек
Для доступа к кнопкам на системной плате и считывания
показаний 7-сегментного дисплея не нужно открывать всю
распределительную коробку.
Снимите переднюю смотровую крышку передней панели (см.
рисунок). Теперь можно открыть смотровую крышку передней
панели распределительной коробки (см. рисунок). Под ней
находятся три кнопки, три 7-сегментных дисплея и DIP-
переключатели.
2×
a
b
c
