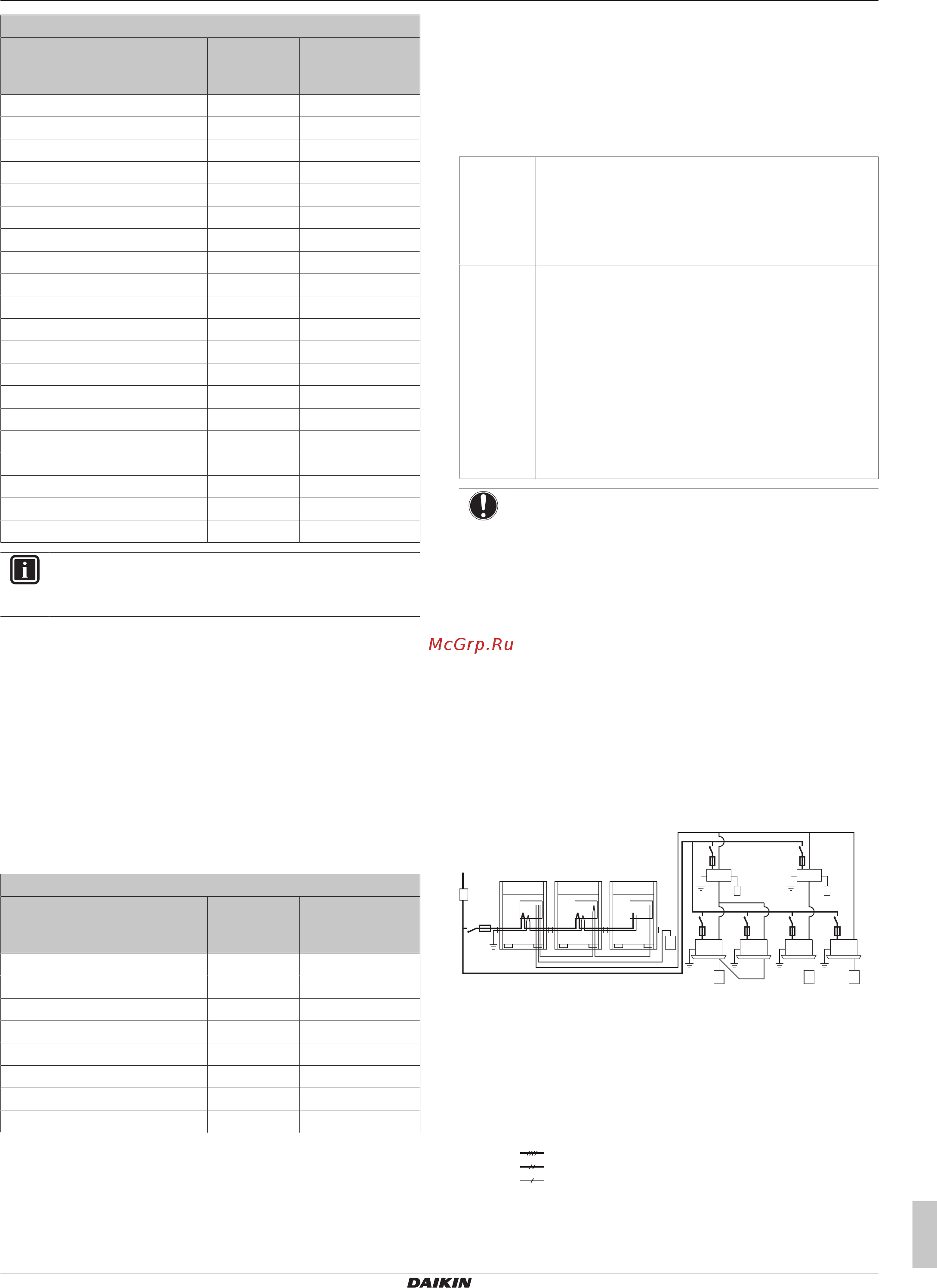

15 Подключение электрооборудования
Руководство по монтажу и эксплуатации
37
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
Системы с несколькими наружными блоками
Модель Z
max
(Ω) Минимальная
величина S
sc
(кВА)
REYQ16 — 5786
REYQ18 — 6846
REYQ20 — 7206
REYQ22 — 8266
REYQ24 — 8284
REYQ26 — 9165
REYQ28 — 9704
REYQ30 — 10602
REYQ32 — 10781
REYQ34 — 11680
REYQ36 — 12399
REYQ38 — 13495
REYQ40 — 14556
REYQ42 — 14735
REYQ44 — 15094
REYQ46 — 15634
REYQ48 — 16172
REYQ50 — 17071
REYQ52 — 17969
REYQ54 — 18868
ИНФОРМАЦИЯ
Системы с несколькими блоками скомпонованы в
стандартных сочетаниях.
15.2 Требования к защитным
устройствам
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Для стандартных сочетаний
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
Системы с одним наружным блоком
Модель Минимальн
ый ток в
цепи
Рекомендованн
ые плавкие
предохранители
REMQ5 16,1А 20A
REYQ8 16,1A 20A
REYQ10 22,0A 25A
REYQ12 24,0A 32A
REYQ14 27,0A 32A
REYQ16 31,0A 40A
REYQ18 35,0A 40A
REYQ20 39,0A 50A
Все модели:
▪ Фаза и частота: 3N~50Гц
▪ Напряжение: 380~415В
▪ Сечение линии управления: 0,75~1,25 мм
2
, максимальная
длина составляет 1000м. Если общая длина электропроводки
управления превысит эти пределы, возможны сбои передачи
данных.
Для нестандартных сочетаний
Рассчитайте рекомендуемый номинальный ток
предохранителей.
Формула Для расчета сложите значения минимального тока
каждого используемого блока (по приведенной
выше таблице), умножьте результат на 1,1 и
выберите ближайшее (в сторону увеличения)
значение рекомендованного номинального тока
предохранителя.
Пример Объединение REYQ30 с использованием REYQ8,
REYQ10 и REYQ12.
▪ Минимальный ток цепи REYQ8 = 16,1A
▪ Минимальный ток цепи REYQ10 = 22,0A
▪ Минимальный ток цепи REYQ12 = 24,0A
Соответственно, минимальный ток цепи
REYQ30=16,1+22,0+24,0=62,1A
Помножьте полученную сумму на 1,1: (62,1A×1,1) =
68,3A, следовательно, рекомендуемый
номинальный ток предохранителей равен 80А.
ПРИМЕЧАНИЕ
Если используются размыкатели цепи электропитания,
они должны быть высокоскоростными и рассчитанными
на остаточный рабочий ток 300мА.
15.3 Прокладка электропроводки по
месту установки: общее
представление
Состав электропроводки:
▪ блок питания (обязательно с заземлением),
▪ электропроводка управления DIII между соединительной
коробкой связи и наружным блоком,
▪ электропроводка управления RS‑485 между соединительной
коробкой связи и системой контроля.
Пример:
a
b
f
c
f
e
g
d
c
B
h
j
ji
i
a Электропитание по месту установки (с устройством
защиты от утечки на землю)
b Главный выключатель
c Заземление
d Наружный блок
e Внутренний блок
f Пользовательский интерфейс
g Блок BS
h Переключатель режимов охлаждения/обогрева
i Размыкатель цепи
j Плавкий предохранитель
Электропитание 3N~50Гц
Электропитание 1~50Гц
Заземление
