20 Технические данные
Руководство по монтажу и эксплуатации
51
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
Основной
код
Дополнительный код Причина Способ устранения
Главный
блок
Подчиненн
ый 1
Подчинённ
ый 2
— Автоматическая заправка почти
завершена
Приготовьтесь к завершению
автоматической заправки.
— Автоматическая заправка завершена Выведите систему из режима
автоматической заправки.
Функция поиска утечек
— Блок не подготовлен к работе на
поиск утечек
См. требования к поиску утечек.
— Внутренний блок находится вне
температурного диапазона, в
пределах которого возможен поиск
утечек
Повторите попытку при нормальной
наружной температуре.
— Наружный блок находится вне
температурного диапазона, в
пределах которого возможен поиск
утечек
Повторите попытку при нормальной
наружной температуре.
— Во время поиска утечек обнаружено
слишком низкое давление
Начните операцию поиска утечек
заново.
— Установлен внутренний блок,
несовместимый с функцией поиска
утечек (например, гидроблок и т.п.)
См. требования к поиску утечек.
20 Технические данные
▪ Подборка самых свежих технических данных размещена на
региональном веб-сайте Daikin (в открытом доступе).
▪ Полные технические данные в самой свежей редакции
размещаются на интернет-портале Daikin Business Portal
(требуется авторизация).

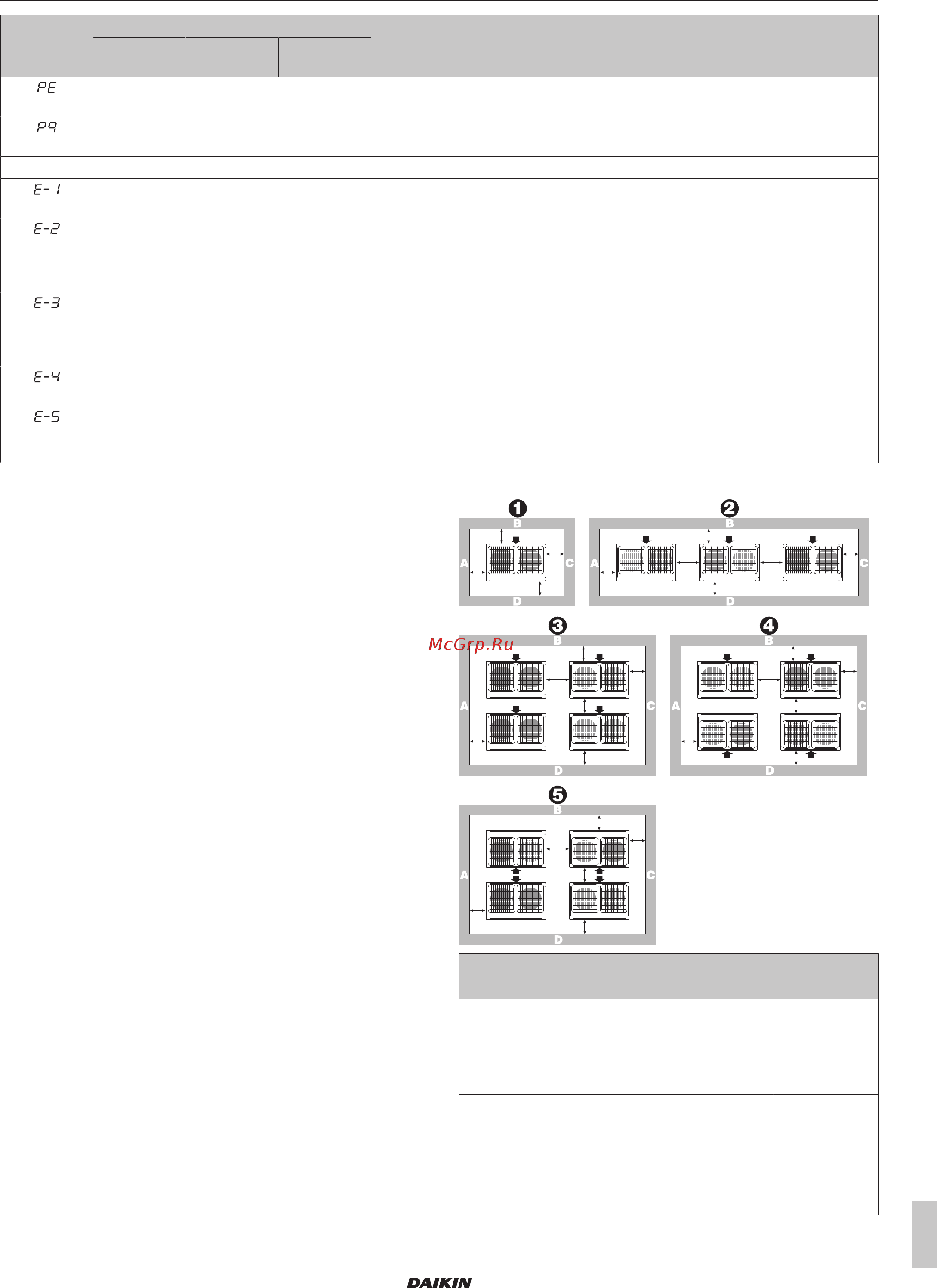

20.1 Свободное место для
техобслуживания: Наружный
блок
Вокруг блока должно быть достаточно свободного места для
технического обслуживания и для свободного входа и выхода
воздуха (см. приведенные ниже иллюстрации, выберите один из
вариантов).
a
b
a
c
d
a
b
a
e
d
e
c
a
b
a
e
d
f
c
a
b
a
e
b
d
c
a
b
a
e
d
f
c
Компоновка A+B+C+D A+B
Вариант 1 Вариант 2
1 a≥10мм
b≥300мм
c≥10мм
d≥500мм
a≥50мм
b≥100мм
c≥50мм
d≥500мм
a≥200мм
b≥300мм
2 a≥10мм
b≥300мм
c≥10мм
d≥500мм
e≥20мм
a≥50мм
b≥100мм
c≥50мм
d≥500мм
e≥100мм
a≥200мм
b≥300мм
e≥400мм
