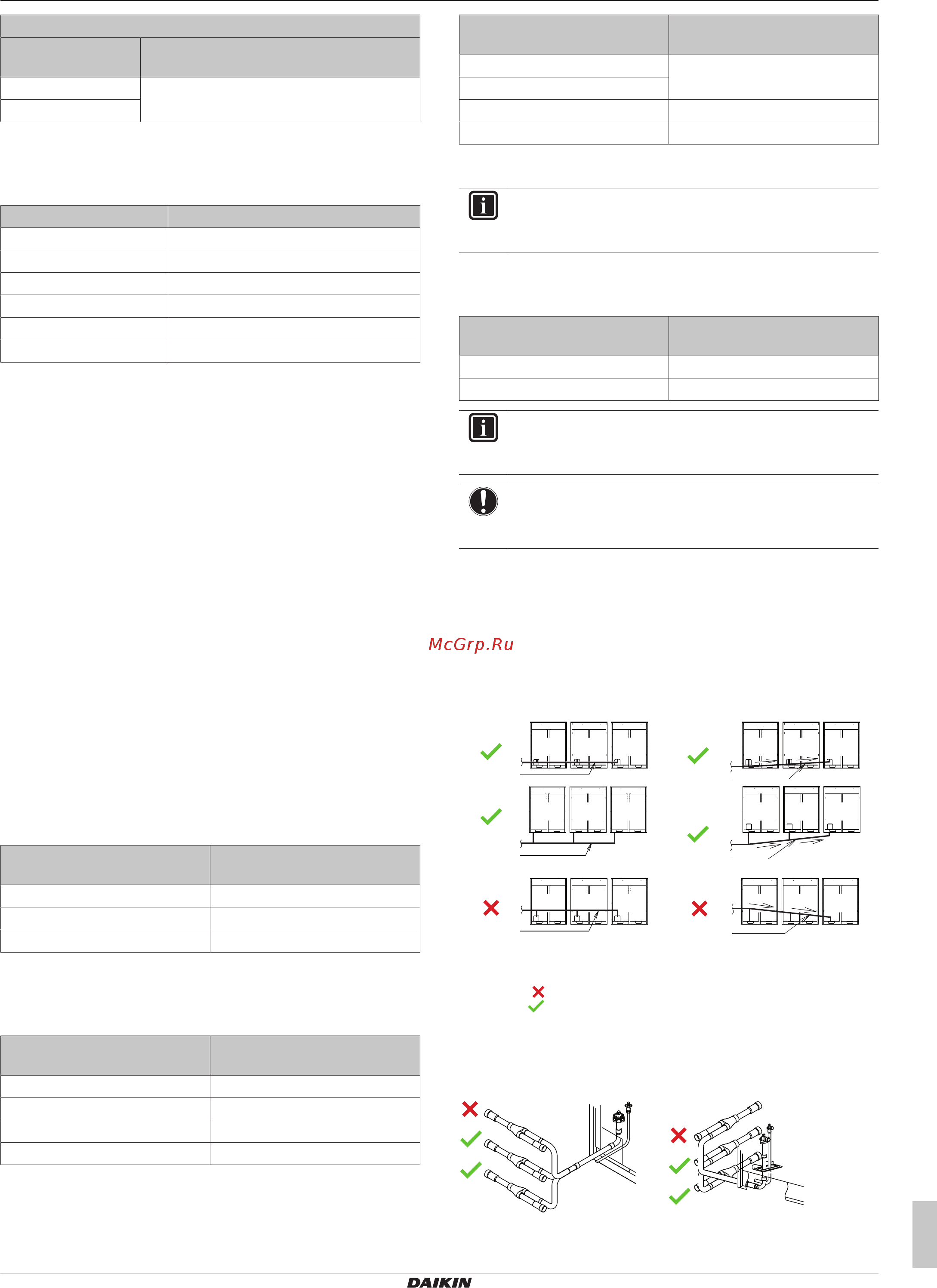

14 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
23
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
Увеличение
Класс HP Внешний диаметр трубок контура
жидкого хладагента (мм)
26~34 19,1 → 22,2
36~54
▪ Толщина трубок в контуре хладагента должна
соответствовать действующим нормативам. Минимальная
толщина трубок под хладагент R410A определяется по
приведенной ниже таблице.
Ø трубки (мм) Минимальная толщина t (мм)
6,4/9,5/12,7 0,80
15,9 0,99
19,1/22,2 0,80
28,6 0,99
34,9 1,21
41,3 1,43
▪ При невозможности использования трубок необходимых
размеров (дюймовых размеров) допускается использование
трубок других диаметров (миллиметровых размеров) с учетом
следующих рекомендаций:
▪ Подбирайте диаметр трубок так, чтобы он максимально
соответствовал необходимому.
▪ В местах стыковки трубок дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются по месту установки).
▪ Расчет дополнительного количества хладагента
необходимо скорректировать, как указано в параграфе
«Определение объема дополнительного
хладагента» [430].
14.1.3 Как подбирать комплекты
разветвления трубопровода хладагента
Рефнеты трубопровода хладагента
Образец прокладки трубопровода см. в параграфе «Как
подобрать трубки по размеру» [421].
▪ Рефнеты-тройники для использования на первом
ответвлении, считая со стороны наружного блока, подбирайте
по следующей таблице в соответствии с
производительностью наружного блока (пример: рефнет-
тройник a).
Тип мощности наружного
блока (HP)
3-х трубная система
8+10 KHRQ23M29T9
12~22 KHRQ23M64T
24~54 KHRQ23M75T
▪ Рефнеты-тройники, кроме первого ответвления (пример:
рефнет-тройник b), подбираются по сумме индексов
производительности всех подсоединенных после них
внутренних блоков.
Индекс производительности
внутреннего блока
3 трубки
<200 KHRQ23M20T
200≤x<290 KHRQ23M29T9
290≤x<640 KHRQ23M64T
≥640 KHRQ23M75T
▪ Подбирайте рефнеты-коллекторы по следующей таблице в
соответствии с общей производительностью всех внутренних
блоков, подсоединенных после рефнет-коллектора.
Индекс производительности
внутреннего блока
3 трубки
<200 KHRQ23M29H
200≤x<290
290≤x<640 KHRQ23M64H
(a)
≥640 KHRQ23M75H
(a) Если размер трубки над рефнет-коллектором
составляет Ø34,9 и более, требуется KHRQ23M75H.
ИНФОРМАЦИЯ
К коллектору можно подсоединять не более 8
ответвлений.
▪ Подбор комплекта трубок для подключения нескольких
наружных блоков. Подбирайте по следующей таблице в
соответствии с количеством наружных блоков.
Количество наружных
блоков
Наименование комплекта
для разветвления
2 BHFQ23P907
3 BHFQ23P1357
ИНФОРМАЦИЯ
Переходные патрубки и тройники приобретаются по
месту установки.
ПРИМЕЧАНИЕ
Комплекты для разветвления трубопровода хладагента
можно использовать только с хладагентом R410A.
14.1.4 Системы с несколькими наружными
блоками: Допустимые варианты
компоновки
▪ Трубки, проходящие между наружными блоками, должны
быть проложены ровно или с небольшим смещением вверх во
избежание задержки в них масла.
Схема 1
a
b
b
a
Схема 2
b
a
a
b
a
b
b
a
a
a К внутреннему блоку
b Трубки между наружными блоками
Недопустимо (в трубопроводе остается масло)
Допустимо
▪ Во избежание задержки масла у самого дальнего наружного
блока всегда подсоединяйте запорный клапан и трубки между
наружными блоками по одной из 4-х допустимых схем,
показанных на иллюстрации ниже.
