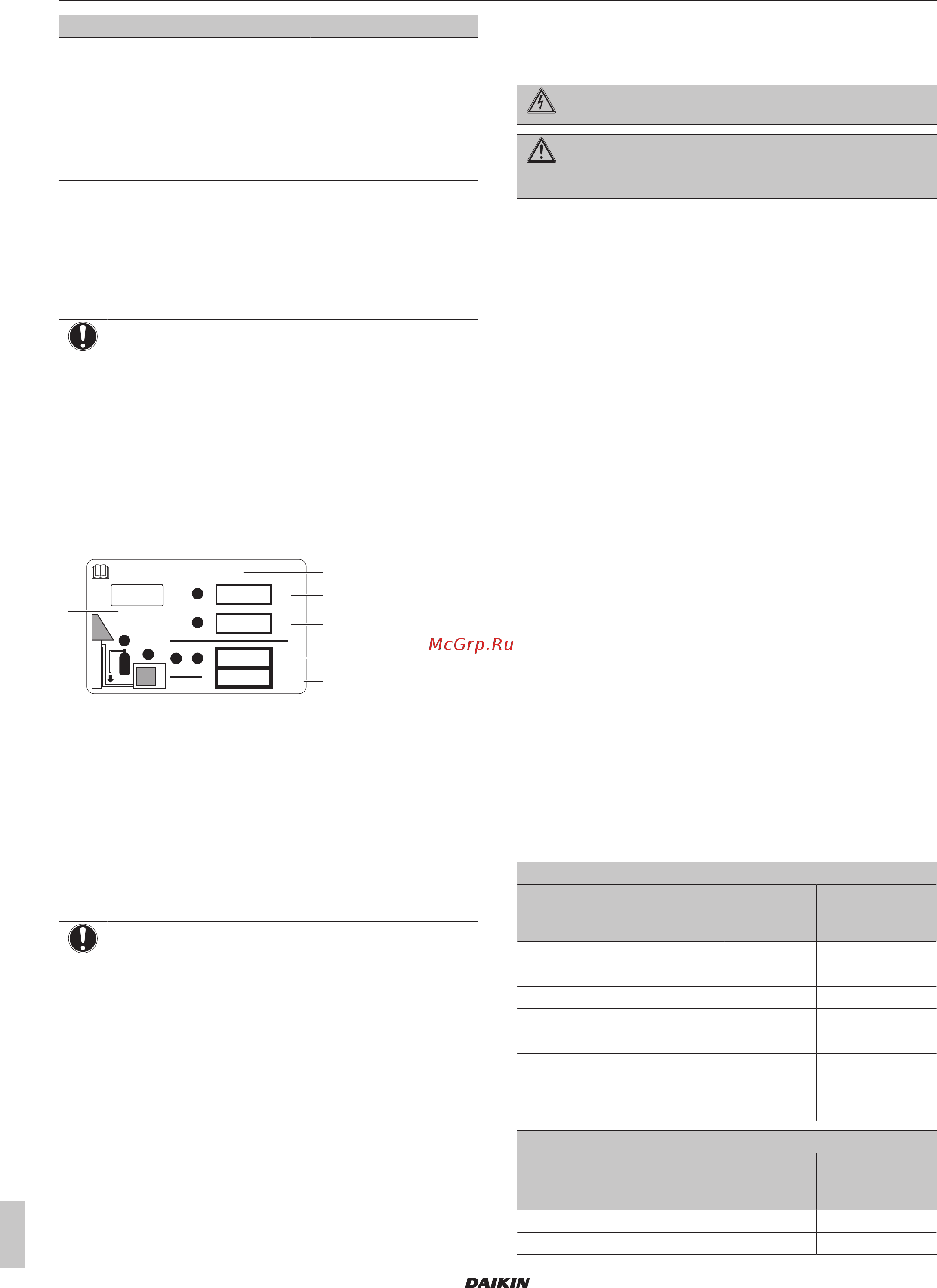

15 Подключение электрооборудования
Руководство по монтажу и эксплуатации
36
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P546222-1B – 2020.10
Код Причина Способ устранения
Другой код
неисправно
сти
— Немедленно закройте
клапан A. Выяснив
значение кода
неисправности, примите
соответствующие меры
(см. «19.1Устранение
неполадок по кодам
сбоя» [446]).
14.4.9 Что нужно проверить после заправки
хладагента
▪ Открыты ли все запорные клапаны?
▪ Записано ли в табличку с информацией о дополнительной
заправке хладагента количество добавленного хладагента?
ПРИМЕЧАНИЕ
Не забудьте открыть все запорные клапаны после
(предварительной) заправки хладагента.
Работа системы при закрытых клапанах приведет к
поломке компрессора.
14.4.10 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта
1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о
фторированных парниковых газах входят в
комплектацию (см. комплект принадлежностей),
отклейте этикетку на нужном языке и нанесите ее в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см.
паспортную табличку блока)
c Заправленное дополнительное количество
хладагента
d Общее количество заправленного хладагента
e Объем выбросов фторированных парниковых
газов в расчете на общее количество заправленного
хладагента выражен в тоннах эквивалента CO
2
.
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в
отношениивыбросов фторированных парниковых
газов, общее количество заправленного хладагента
указывается как в весовых единицах, так и в
эквиваленте CO
2.
Формула расчета объема выбросов парниковых
газов в тоннах эквивалента CO
2
: Значение GWP
хладагента × общее количество заправленного
хладагента [в кг]/1000
Используется значение GWP, указанное в табличке с
информацией о заправке хладагентом.
2 Наклейте этикетку с внутренней стороны наружного
агрегата возле жидкостного и газового запорных вентилей.
15 Подключение
электрооборудования
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
15.1 Соблюдение электрических
нормативов
Данное оборудование отвечает требованиям следующих
стандартов:
▪ EN/IEC 61000‑3‑11
при условии, что системное сопротивление
Z
sys
не превышает величины Z
max
в точке сопряжения подвода
питания пользователю с системой общего пользования.
▪ EN/IEC 61000‑3‑11 = Европейский/международный
технический стандарт, устанавливающий пределы по
изменениям напряжения, колебаниям напряжения и
мерцанию в низковольтных системах электропитания для
оборудования с номинальным током ≤75A.
▪ Ответственность за подключение оборудования только к
подводу питания, системное сопротивление Z
sys
которого не
превышает величины Z
max
, несёт специалист по монтажу
или пользователь оборудования. При необходимости
следует проконсультироваться с оператором
распределительной сети.
▪ EN/IEC 61000‑3‑12 при условии, что мощность короткого
замыкания S
sc
не менее величины S
sc
в точке сопряжения
подвода питания пользователю с системой общего
пользования.
▪ EN/IEC 61000‑3‑12 = Европейский/международный
технический стандарт, устанавливающий пределы по
гармоническим токам, генерируемым оборудованием,
подключенным к низковольтным системам общего
пользования, со входным током >16A и ≤75A на фазу.
▪ Ответственность за подключение оборудования только к
подводу питания, мощность короткого замыкания S
sc
которого не менее минимальной величины S
sc
, несёт
специалист по монтажу или пользователь оборудования.
При необходимости следует проконсультироваться с
оператором распределительной сети.
Системы с одним наружным блоком
Модель Z
max
(Ω) Минимальная
величина S
sc
(кВА)
REMQ5 — 2893
REYQ8 — 2893
REYQ10 — 3954
REYQ12 — 4313
REYQ14 — 4852
REYQ16 — 5391
REYQ18 — 6289
REYQ20 — 7009
Системы с несколькими наружными блоками
Модель Z
max
(Ω) Минимальная
величина S
sc
(кВА)
REYQ10 — 5786
REYQ13 — 5786
