6 Операция
Руководство по монтажу и эксплуатации
11
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
На дисплее внутреннего блока появится индикация работы в
режиме размораживания .
«Теплый» запуск
В начале работы системы в режиме обогрева вентилятор
внутреннего блока автоматически отключается во избежание
подачи холодного воздуха в помещение. На дисплее
интерфейса пользователя отображается символ . Запуск
вентилятора может занять некоторое время. Это не является
признаком неисправности.
6.2.4 Включение системы (БЕЗ
дистанционного переключателя
режимов охлаждения/обогрева)
1 Выберите нужный режим, нажимая на пользовательском
интерфейсе кнопку выбора режима работы.
Работа на охлаждение
Работа на обогрев
Только вентиляция
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама
система.
6.2.5 Включение системы (С дистанционным
переключателем режимов охлаждения/
обогрева)

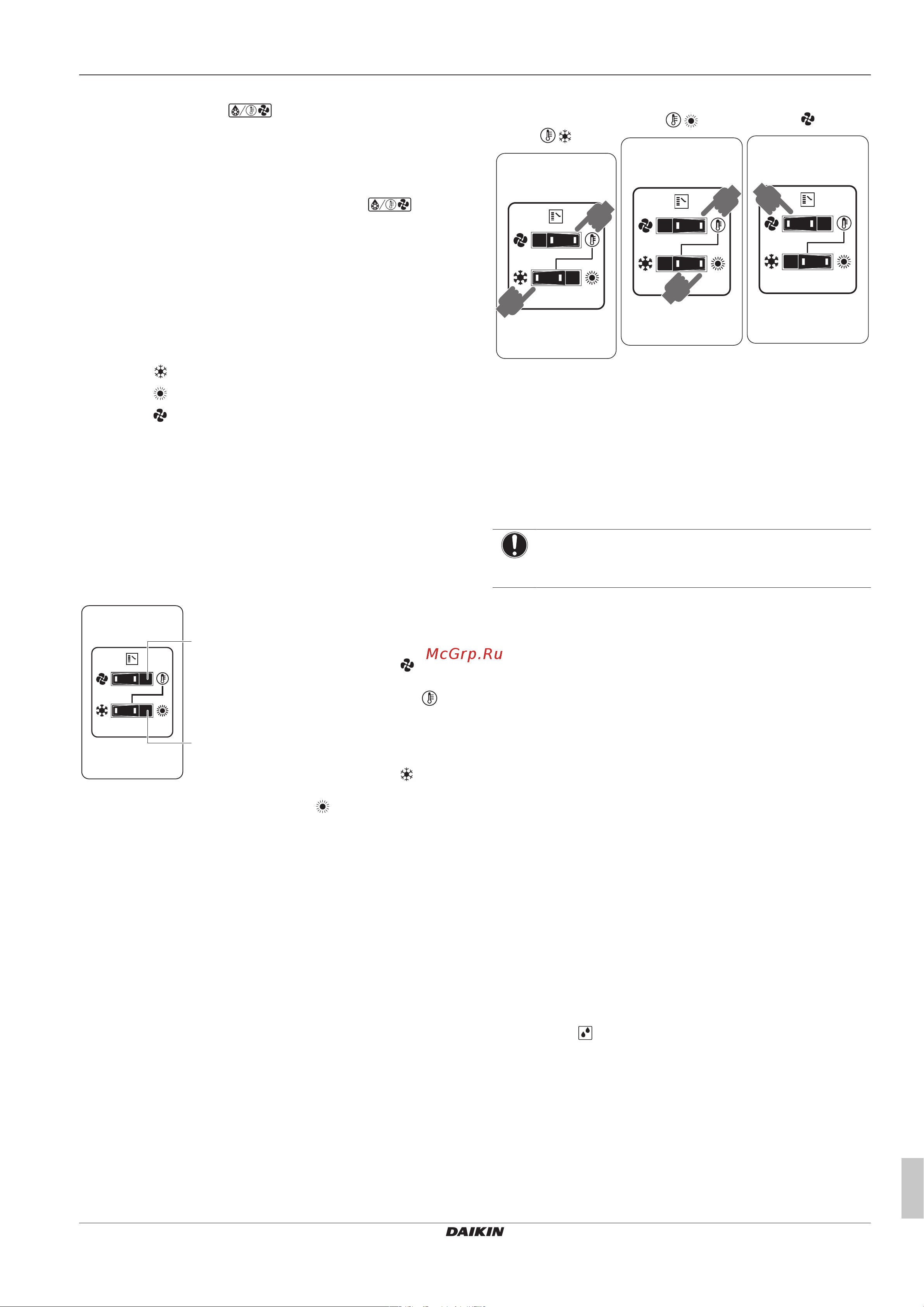

Общее представление о дистанционном переключателе
режимов работы
a
b
a ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
«ТОЛЬКО ВЕНТИЛЯЦИЯ/
КОНДИЦИОНИРОВАНИЕ»
Положение переключателя
соответствует режиму, когда
работает только вентиляция, а –
режиму охлаждения или обогрева.
b ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ
«ОХЛАЖДЕНИЕ/ОБОГРЕВ»
Положение переключателя
соответствует режиму охлаждения,
а положение – режиму обогрева
Внимание! если есть выключатель дистанционного управления
со сменой режимов охлаждения/обогрева, то DIP-
переключатель 1 (DS1-1) на главной печатной плате
переводится в положение ВКЛ.
Порядок запуска
1 Выберите режим работы при помощи переключателя
режимов «охлаждение/обогрев»:
Работа на
охлаждение
1
1
Работа на обогрев
1
1
Только вентиляция
1
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и
сама система.
Порядок остановки
3 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе
пользователя.
Результат: Лампа индикации работы погаснет, а система
прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения
работы системы, подождите около 5 минут.
Регулировка
Информацию о программировании температуры, скорости
вращения вентилятора и направления воздушного потока
смотрите в руководстве по эксплуатации интерфейса
пользователя.
6.3 Программируемая осушка
6.3.1 О программируемой осушке
▪ Назначение этого режима – уменьшить влажность воздуха в
помещении при минимальном снижении температуры
(минимальное охлаждение помещения).
▪ Микрокомпьютер автоматически определяет температуру и
скорость вентилятора (не задается через интерфейс
пользователя).
▪ Этот режим невозможно задать при низкой температуре в
помещении (<20°C).
6.3.2 Программируемая осушка системы
(БЕЗ дистанционного переключателя
режимов охлаждения/обогрева)
Порядок запуска
1 Кнопкой выбора режима на пользовательском интерфейсе
выберите (программируемый режим осушки воздуха).
2 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и
сама система.
3 Нажмите кнопку изменения направления воздушного потока
(только для моделей с двумя и с несколькими
направлениями потока, а также для угловых,
подвешиваемых к потолку и монтируемых на стене
моделей). Подробнее см. «6.4 Регулировка направления
воздушного потока» [412].
