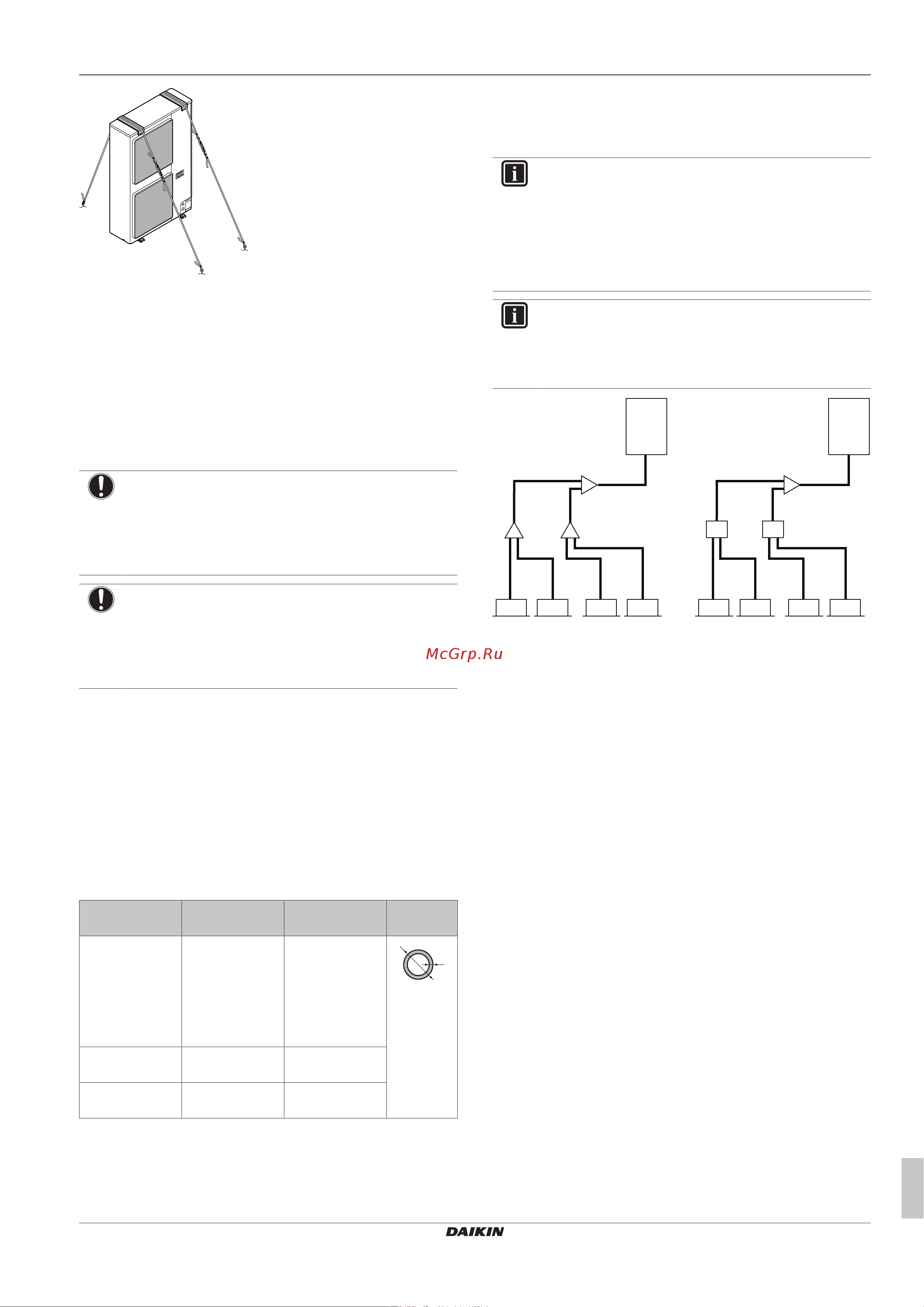

14 Монтаж трубопроводов
14.1 Подготовка трубопровода
хладагента
14.1.1 Требования к трубопроводам
хладагента
ПРИМЕЧАНИЕ
При использовании хладагента R410A необходимо
содержать систему в чистоте и сухости. Необходимо
исключить возможность попадания в систему
посторонних веществ и примесей том числе
минеральных масел и влаги).
ПРИМЕЧАНИЕ
Трубки и прочие детали, работающие под давлением,
должны быть пригодными к работе с хладагентом.
Используйте бесшовные детали из меди, подвергнутой
фосфорнокислой антиокислительной обработке для
хладагента.
Загрязнение внутренних поверхностей трубок том числе
маслами) не должно превышать 30мг/10м.
14.1.2 Материал изготовления труб для
трубопроводов хладагента
Материал изготовления труб: Бесшовная медь,
подвергнутая фосфорнокислой антиокислительной
обработке.
Соединения с накидными гайками: Пользуйтесь деталями
только из отожженного металла.
Степень твердости и толщина стенок:
Наружный
диаметр (Ø)
Степень
твердости
Толщина (t)
(a)
6,4мм (1/4
дюйма)
9,5мм (3/8
дюйма)
12,7мм (1/2
дюйма)
Отожженная
медь (O)
≥0,80мм
t
Ø
15,9мм (5/8
дюйма)
Отожженная
медь (O)
≥0,99мм
19,1мм (3/4") Медь средней
твердости (1/2H)
≥0,80мм
(a)
В зависимости от действующего законодательства и от
максимального рабочего давления блока (см. значение
параметра «PS High» на паспортной табличке) могут
потребоваться трубки с повышенной толщиной стенок.
14.1.3 Как подобрать трубки по размеру
Определить размеры трубок можно по приведенным далее
таблицам и иллюстрации (только как ориентир).
ИНФОРМАЦИЯ
Сочетание внутренних блоков VRVDX и RADX не
допускается.
Сочетание внутренних блоков RA DX и AHU не
допускается.
Сочетание внутренних блоков RA DX с воздушной
завесой не допускается.
ИНФОРМАЦИЯ
Если устанавливаются внутренние блоки RA DX,
необходимо задать местную настройку [2‑38] (= тип
установленных внутренних блоков). См. параграф
«Режим 2: местные настройки» [436].
A
B-1 B-2
C-1 C-2 C-3 C-4 E E E E
1 1
3-1 3-2 3-3 3-4
A
D
RA DXVRV DX
D
4
4
5 5 5 5
2 2
2 2
1 Наружный блок
2 Комплекты для разветвления трубопроводов
хладагента
3-1~3-4 Внутренние блоки VRVDX
4 Блоки разветвления
5 Внутренние блоки RADX
A Трубопровод между наружным блоком и (первым)
комплектом разветвления трубопровода хладагента
B-1 B-2 Трубопроводы между рефнетами
C-1~C-4 Участок между рефнетом и внутренним блоком
D Трубопровод между рефнетом и блоком BP
E Трубопровод между блоком BP и внутренним блоком
RADX
При невозможности использования трубок необходимых
размеров (дюймовых размеров) допускается использование
трубок других диаметров (миллиметровых размеров) с учетом
следующих рекомендаций:
Подбирайте диаметр трубок так, чтобы он максимально
соответствовал необходимому.
В местах стыковки трубок дюймовых и миллиметровых
диаметров используйте соответствующие переходники
(приобретаются по месту установки).
Расчет дополнительного количества хладагента необходимо
скорректировать, как указано в параграфе «Определение
объема дополнительного хладагента» [428].
A: Трубопровод между наружным блоком и
(первым) комплектом разветвления
трубопровода хладагента
Если общая эквивалентная длина трубок между наружными
блоком и наиболее удаленным от него внутренним блоком (b+d)
составляет 90м и более, необходимо увеличить диаметр трубок
главного трубопровода газообразного хладагента (b). Если
установить трубки диаметра, рекомендованного для
трубопровода газообразного хладагента, или увеличить
диаметр стандартных трубок не представляется возможным, то
последние придется оставить (что может привести к некоторому
снижению производительности).
