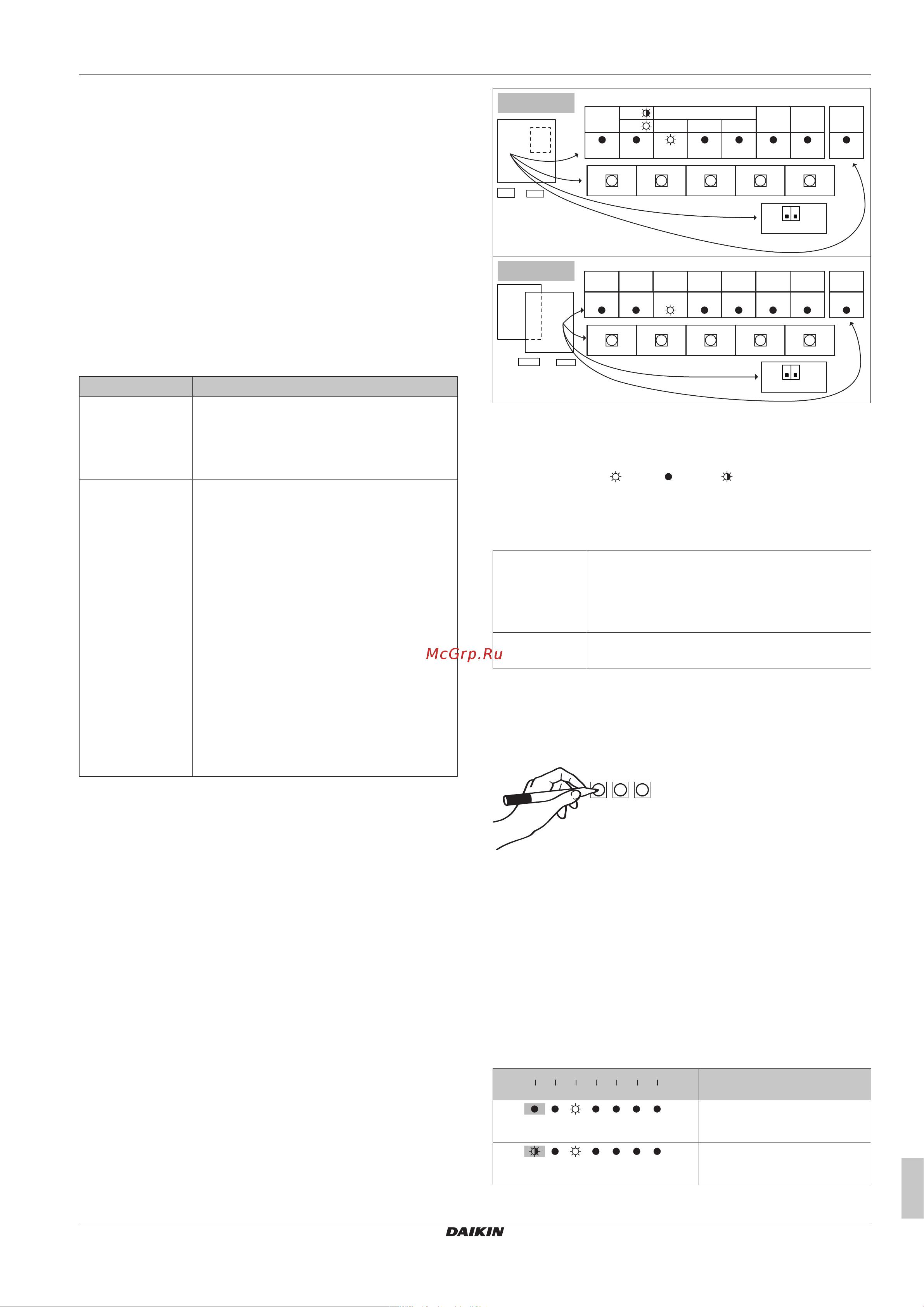

16 Конфигурирование
Руководство по монтажу и эксплуатации
33
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
▪ DIP-переключатели (заводские настройки можно менять,
только если монтируется переключатель режимов
охлаждения-обогрева).
Любая местная настройка состоит из обозначений режима,
параметра и значения. Пример: [2‑8]=4.
Компьютерный конфигуратор
Некоторые параметры работы системы VRV IV-S на основе
теплового насоса также можно задать на этапе ее ввода в
эксплуатацию с помощью местных настроек через интерфейс
связи с персональным компьютером (для этого требуется
дополнительное оборудование EKPCCAB*). Монтажник может
заранее подготовить конфигурацию на компьютере, а затем
загрузить конфигурацию в систему по месту её эксплуатации.
См. также: «Подключение компьютерного конфигуратора к
наружному блоку» [438].
Режимы 1 и 2
Режим Описание
Режим 1
(контрольные
настройки)
Режим1 можно использовать для
просмотра текущего состояния наружного
блока. Также с его помощью можно
просматривать значения некоторых
местных настроек.
Режим 2
(местные
настройки)
Режим2 служит для изменения местных
настроек системы. Также возможен
просмотр активных значений местных
настроек и внесение в них изменений.
Как правило, работу в обычном режиме
можно восстановить после смены местных
настроек без дополнительного
вмешательства.
Некоторые местные настройки служат для
выполнения специальных операций
(например, однократного запуска, удаления
хладагента или проведения
вакуумирования, добавления хладагента
вручную и т.п.). В таких случаях требуется
прерывать специальную операцию, прежде
чем перезапускать систему в обычном
рабочем режиме. Это указывается в
приведенных ниже пояснениях.
16.1.2 Доступ к элементам местных настроек
См. «Чтобы открыть наружный агрегат» [419].
16.1.3 Элементы местных настроек
Местные настройки вводятся с помощью следующих
компонентов:
V
Y
H1P H2P H3P H4P H5P H6P H7P
MODE
TEST:
L.N.O.P.
DEMAND
C/H SELECT
HWL:
IND
MASTER
SLAVE
H8P
MULTI
BS2
SET
BS1
MODE
BS3
RETURN
BS2
SET
BS1
MODE
BS3
RETURN
BS4
TEST
BS5
RESET
BS4
TEST
BS5
RESET
H1P H2P H3P H4P H5P H6P H7P H8P
X1M
X2M
A1P
A2P
A1P
A2P
X1M
X2M
1 2
OFF
ON
DS1
1 2
OFF
ON
DS1
MULTIDEMANDL.N.O.P.SLAVEMASTERIND
TEST/
HWL
MODE
DS1 DIP-переключатели
BS1~BS5 Нажимные кнопки
H1P~H7P Дисплей с 7 светодиодами
H8P Светодиодный индикатор инициализации
ВКЛ ( ) ВЫКЛ ( ) Мигает ( )
DIP-переключатели
Заводские настройки можно менять, только если монтируется
переключатель режимов охлаждения-обогрева.
DS1‑1 Выбирать режим «ОХЛАЖДЕНИЕ/
ОБОГРЕВ» (см. инструкции к селекторному
переключателю между охлаждением и
обогревом). OFF = не установлено = заводская
настройка
DS1‑2 НЕ ИСПОЛЬЗУЕТСЯ. НЕ МЕНЯЙТЕ ЭТУ
ЗАВОДСКУЮ НАСТРОЙКУ.
Нажимные кнопки
Нажимные кнопки служат для ввода местных настроек. Во
избежание контакта с деталями под напряжением нажимайте на
кнопки продолговатым электроизолированным предметом
(например, шариковой ручкой с убранным стержнем).
BS1 MODE: смена заданного режима
BS2 SET: ввод местных настроек
BS3 RETURN: ввод местных настроек
BS4 TEST: тестирование
BS5 RESET: сброс адреса при изменении электропроводки
или при установке дополнительного внутреннего блока
Дисплей с 7 светодиодами
На дисплее отображаются введенные местные настройки по
алгоритму [режим-параметр]=значение.
H1P Обозначение режима
H2P~H7P Двоичный код, обозначающий параметры и их значения
H8P В местных настройках НЕ используется, но
применяется при инициализации
Пример:
H1P
H2P H3P H4P H5P H6P H7P
- + + + + +
[
H1P
32 16 8 4 2 1]
Описание
(H1P ВЫКЛ)
Ситуация по умолчанию
(H1P мигает)
Режим 1
Содержание
