15 Подключение электрооборудования
Руководство по монтажу и эксплуатации
30
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
При сбое сразу же перекройте клапан A. Выяснив значение кода
неисправности, примите соответствующие меры (см.
«19.1Устранение неполадок по кодам сбоя» [440]).
14.4.5 Наклейка этикетки с информацией о
фторированных газах,
способствующих созданию
парникового эффекта

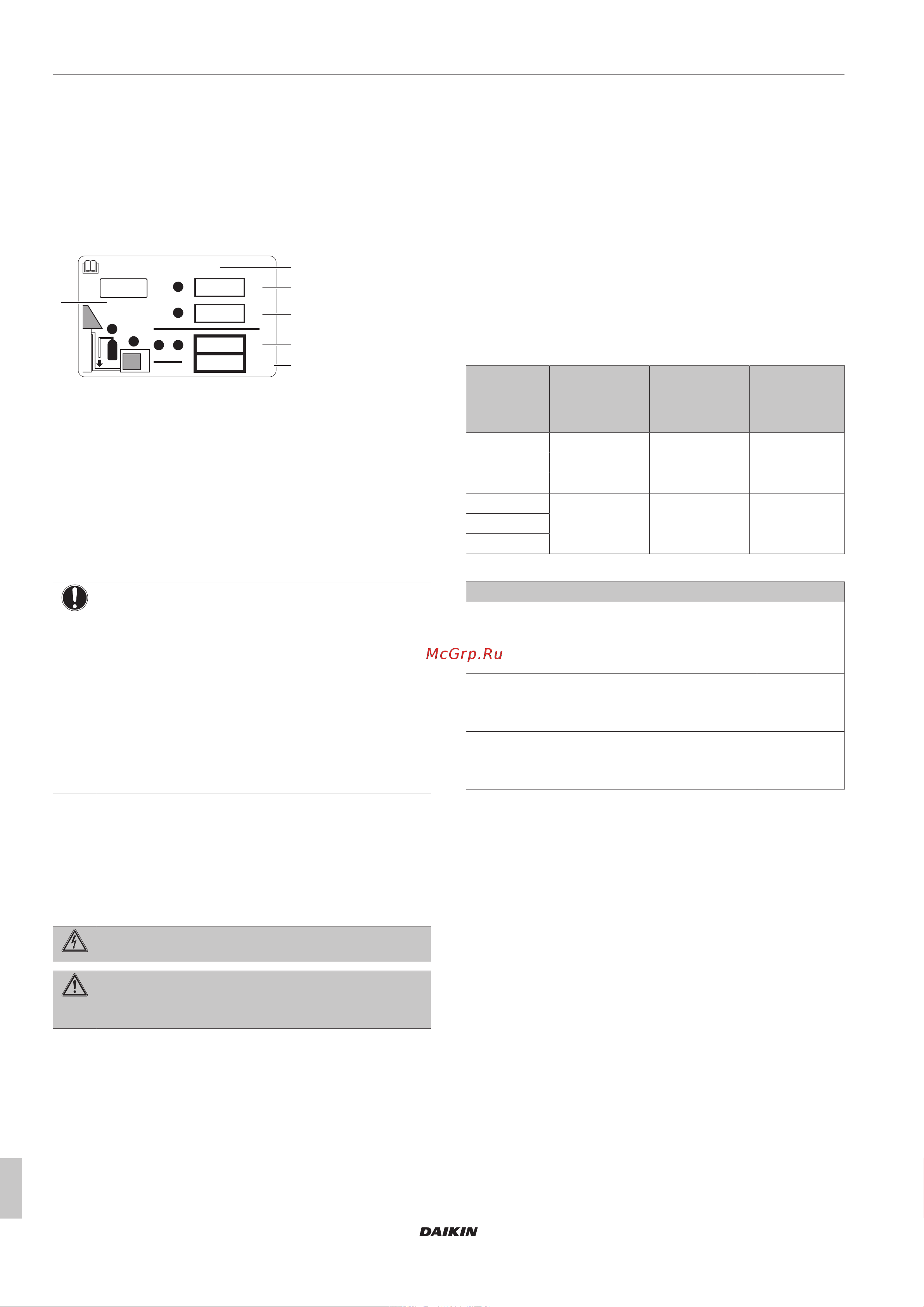

1 Заполните этикетку следующим образом:
b
Contains fluorinated greenhouse gases
2
1
1
1
2
2
kg
tCO
2
eq
GWP × kg
1000
=
=
+
kg
=
kg
=
GWP: XXX
RXXX
a
f
c
d
e
a Если этикетки с многоязычной информацией о
фторированных парниковых газах входят в
комплектацию (см. комплект принадлежностей),
отклейте этикетку на нужном языке и нанесите ее в
месте, помеченном буквой a.
b Количество хладагента, заправленного на заводе (см.
паспортную табличку блока)
c Заправленное дополнительное количество
хладагента
d Общее количество заправленного хладагента
e Объем выбросов фторированных парниковых
газов в расчете на общее количество заправленного
хладагента выражен в тоннах эквивалента CO
2
.
f ПГП = потенциал глобального потепления
ПРИМЕЧАНИЕ
В соответствии с действующим законодательством в
отношениивыбросов фторированных парниковых
газов, общее количество заправленного хладагента
указывается как в весовых единицах, так и в
эквиваленте CO
2.
Формула расчета объема выбросов парниковых
газов в тоннах эквивалента CO
2
: Значение GWP
хладагента × общее количество заправленного
хладагента [в кг]/1000
Используется значение GWP, указанное в табличке с
информацией о заправке хладагентом.
2 Наклейте этикетку с внутренней стороны наружного
агрегата возле жидкостного и газового запорных вентилей.
15 Подключение
электрооборудования
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
ПРЕДУПРЕЖДЕНИЕ
Для электропитания ОБЯЗАТЕЛЬНО используйте
многожильные кабели.
15.1 Соблюдение электрических
нормативов
Только RXYSQ4~6_V
Оборудование соответствует требованиям EN/IEC 61000-3-12
(Европейский/международный технический стандарт,
устанавливающий пределы по гармоническим токам,
генерируемым оборудованием, подключенным к низковольтным
системам общего пользования, с входным током >16А и ≤75А
на фазу.).
15.2 Требования к защитным
устройствам
Проводка электропитания
Электропитание должно быть защищено обязательными
защитными устройствами, а именно: главным выключателем,
инерционными плавкими предохранителями на каждой фазе и
устройством защиты от утечки на землю в соответствии с
действующим законодательством.
Выбирать размер проводов необходимо в соответствии с
действующим законодательством на основе информации,
приведенной в таблице ниже.
Модель Минимальный
ток в цепи
Рекомендован
ные плавкие
предохранител
и
Электропрово
дка питания
RXYSQ4_V 29,1A 32A 1~ 50Гц
220-240В
RXYSQ5_V
RXYSQ6_V
RXYSQ4_Y 14,1A 16A 3N~ 50Гц
380–415В
RXYSQ5_Y
RXYSQ6_Y
Электропроводка управления
Характеристики и ограничения проводки управления
(a)
Экранированные виниловые шнуры с сечением от 0,75 до
1,25мм² или кабели (2-жильные)
Предельно допустимое количество ответвлений
кабелей, соединяющих блоки
9
Максимальная длина электропроводки
(расстояние от наружного блока до наиболее
удаленного внутреннего блока)
300м
Общая длина электропроводки
(суммарное расстояние от наружного блока до
всех внутренних блоков)
600м
(a)
Если общая длина электропроводки управления превысит
эти пределы, возможны сбои передачи данных.
15.3 Прокладка электропроводки по
месту установки: общее
представление
Состав электропроводки:
блок питания (обязательно с заземлением),
электропроводка управления DIII между соединительной
коробкой связи и наружным блоком,
электропроводка управления RS‑485 между соединительной
коробкой связи и системой контроля.
Пример:
