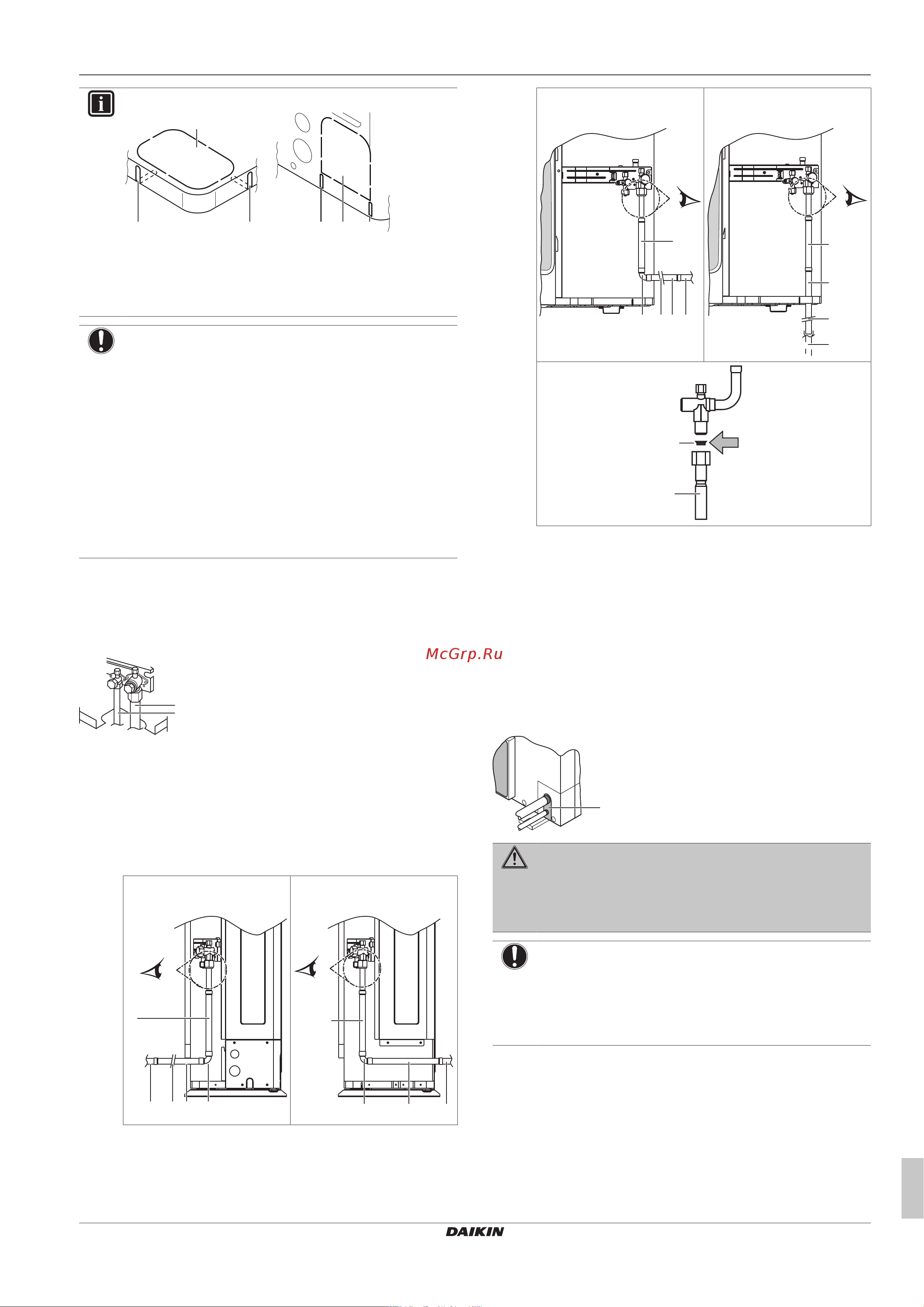

14 Монтаж трубопроводов
Руководство по монтажу и эксплуатации
25
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
ИНФОРМАЦИЯ
b b bb
a
a
▪ Высвободите выбивное отверстие(a) в поддоне или
крышке, удаляя точки крепления отверткой с
плоским лезвием и молотком.
▪ Кромки(b) можно срезать ножовкой.
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
▪ Старайтесь не повредить корпус и трубопроводы
под ним.
▪ После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
▪ Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
3 Сделайте следующее:
▪ Подсоедините стопорный клапан к трубопроводу
жидкого хладагента (a).
▪ Подсоедините стопорный клапан к трубопроводу
газообразного хладагента (b).
a
b
▪ Модель RXYSQ6: Подсоединив вспомогательные
патрубки (c, c1, d, e) трубопровода газообразного
хладагента, срежьте их до нужной длины (e1). Это
необходимо потому, что стопорный клапан
трубопровода газообразного хладагента имеет диаметр
15,9 мм, а диаметр трубопровода между наружным
блоком и первым комплектом разветвления
трубопровода хладагента составляет 19,1мм.
Вариант 1: подсоединение
спереди
A
e1 e
c
df
Вариант 2: подсоединение
сзади
A
c
d e f
Вариант 3: подсоединение
сбоку
A
c
d e1 e f
Вариант 4: подсоединение
снизу
A
c
e1
f
e
A
c1
c
c, c1 Вспомогательный патрубок 1 трубопровода
газообразного хладагента + медная прокладка
(применяется обязательно)
d Вспомогательный патрубок 2 трубопровода
газообразного хладагента
e, e1 Вспомогательный патрубок 3 трубопровода
газообразного хладагента (срезанный до нужной
длины)
f Оборудование, приобретаемое отдельно
4 Установите на место сервисную крышку и крышку входного
отверстия трубопровода.
5 Плотно заделайте все зазоры (по образцу a) во избежание
проникновения в систему снега и насекомых.
a
ПРЕДУПРЕЖДЕНИЕ
Примите адекватные меры по недопущению попадания
в агрегат мелких животных. При контакте мелких
животных с электрическими деталями возможны сбои в
работе блока, задымление или возгорание.
ПРИМЕЧАНИЕ
Не забудьте открыть запорные клапаны после
прокладки трубопроводов хладагента и выполнения
вакуумной осушки. Запуск системы с перекрытыми
стопорными клапанами может привести к поломке
компрессора.
14.2.9 Подсоединение комплекта для
разветвления
Указания по установке разветвительного комплекта см. в
прилагаемой к нему инструкции по монтажу.
▪ Рефнет-тройник монтируется таким образом, чтобы
ответвления располагались либо горизонтально, либо
вертикально.
