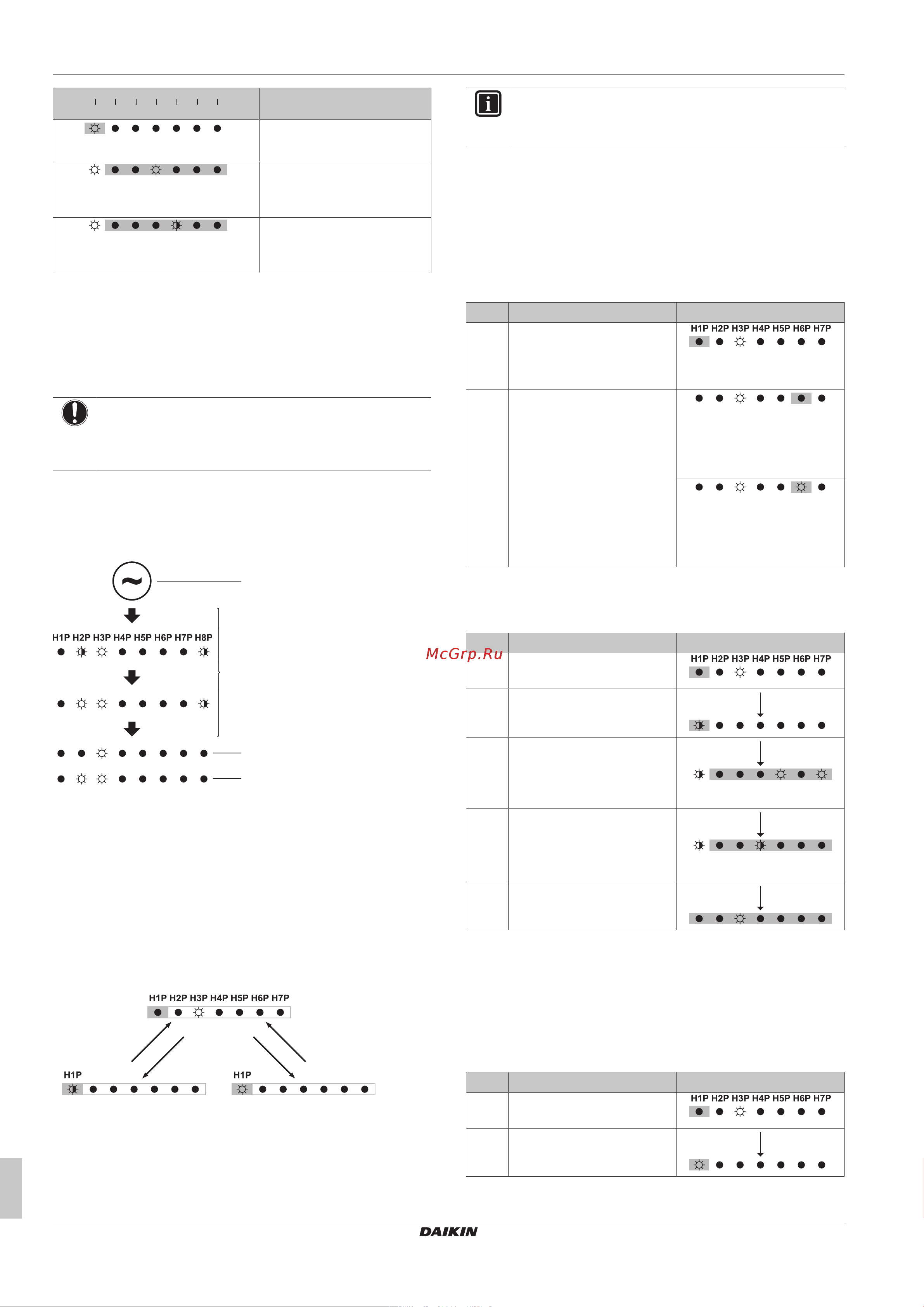

16 Конфигурирование
Руководство по монтажу и эксплуатации
34
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
H1P
H2P H3P H4P H5P H6P H7P
- + + + + +
[
H1P
32 16 8 4 2 1]
Описание
(H1P ВКЛ)
Режим 2
+ + + + +0 0 8 0 0 0
(H2P~H7P = 8 в двоичном коде)
Параметр 8
(в режиме 2)
+ + + + +0 0 0 4 0 0
(H2P~H7P = 4 в двоичном коде)
Значение 4
(в режиме 2)
16.1.4 Доступ к режиму 1 или 2
После включения оборудования дисплей переходит в
положение, заданное по умолчанию. В этом положении
доступны режимы1 и 2.
Инициализация: по умолчанию
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
Включите питание наружного и всех внутренних блоков. Когда в
обычном порядке установится связь между внутренними и
наружным блоками, показания дисплея будут соответствовать
изображенным ниже (ситуация по умолчанию при поставке с
завода).
10~12 min
b
c
a
a Включение электропитания
b Задано по умолчанию
c Сигнал о сбое
Если через 10~12 минут на дисплее не появились показания,
заданные по умолчанию, проверьте, не отображается ли код
неисправности на пользовательском интерфейсе внутреннего
блока. Устраните неисправность, соответствующую
отображаемому коду. Во-первых, проверьте электропроводку
управления.
Переключение режимов
Для переключения между показаниями по умолчанию,
режимом1 и режимом2 пользуйтесь кнопкой BS1.
BS1 [5 s]
BS1
BS1
BS1
a
cb
a Задано по умолчанию (H1P ВЫКЛ)
b Режим 1 (H1P мигает)
c Режим 2 (H1P ВКЛ)
BS1 Нажмите BS1.
BS1 [5 s] Нажмите и удерживайте кнопку BS1 не менее 5секунд.
ИНФОРМАЦИЯ
Если запутались, нажмите BS1, чтобы вернуться к
показаниям по умолчанию.
16.1.5 Доступ к режиму 1
Режим 1 (как и показания по умолчанию) дает возможность
считывать определенную информацию.
Пример: Дисплей с 7 светодиодами – Показания по
умолчанию
Считывается информация о работе в режиме пониженного
шума:
№ Действие Кнопки/дисплей
1 Проверьте, соответствует
ли состояние светодиодных
индикаторов показаниям по
умолчанию.
(H1P ВЫКЛ)
2 Проверьте состояние
светодиодного индикатора
H6P.
H6P ВЫКЛ: Блок в данный
момент не работает с
ограничением по уровню
шума.
H6P ВКЛ: Блок в данный
момент работает с
ограничением по уровню
шума.
Пример: Дисплей с 7 светодиодами – Режим1
Считывается информация по настройке [1‑5] (= общее число
подключенных внутренних блоков):
№ Действие Кнопки/дисплей
1 Начните с показаний по
умолчанию.
2 Перейдите в режим 1.
BS1 [1×]
3 Выберите параметр 5.
(«X×» — обозначение
нужного параметра).
BS2 [X×]
(= 5 в двоичном коде)
4 Отображается значение
параметра 5.
(подключено 8 внутренних
блоков)
BS3 [1×]
(= 8 в двоичном коде)
5 Выйдите из режима 1.
BS1 [1×]
16.1.6 Доступ к режиму 2
В режиме 2 можно вводить местные настройки системы.
Пример. дисплей с 7 светодиодами в режиме2
Значение параметра [2‑8] (= T
e
, т.е. целевая температура при
работе в режиме охлаждения) можно сменить на 4 (= 8°C) в
следующем порядке:
№ Действие Кнопки/дисплей
1 Начните с показаний по
умолчанию.
2 Перейдите в режим 2.
BS1 [5 s]
