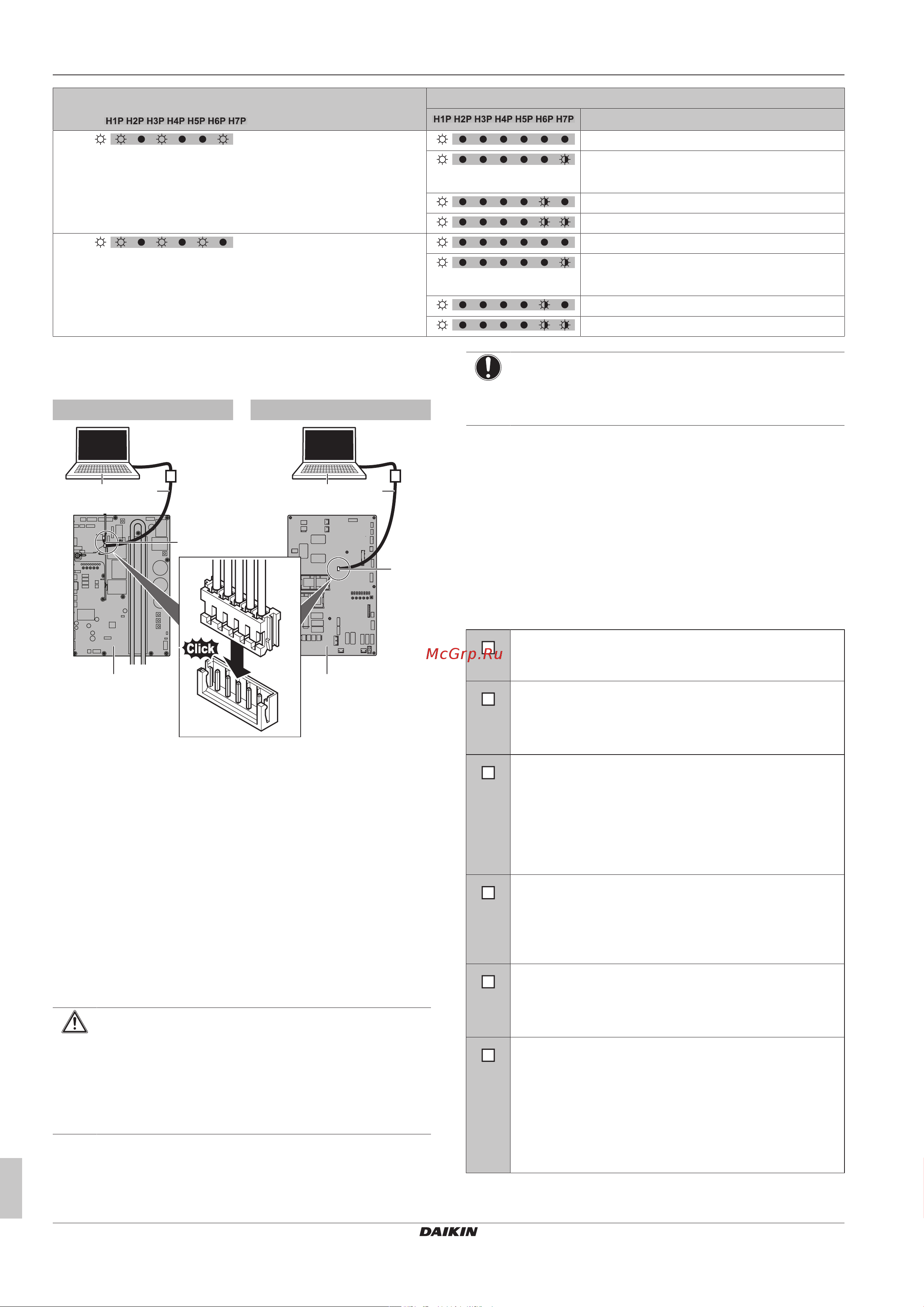

![Daikin RXYSQ4T8VB9 [38/48] Ввод в эксплуатацию](/views2/1769301/page38/bg26.png)
17 Ввод в эксплуатацию
Руководство по монтажу и эксплуатации
38
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
Параметр
(= в двоичном коде)
Значение
Описание
[2‑41]
Настройка комфортного охлаждения.
Эта настройка используется совместно с настройкой [2‑8].
Эконом-режим
(по умолчанию)
Мягкий режим
Быстрый режим
Режим повышенной мощности
[2‑42]
Настройка комфортного обогрева.
Эта настройка используется совместно с настройкой [2‑9].
Эконом-режим
(по умолчанию)
Мягкий режим
Быстрый режим
Режим повышенной мощности
16.1.9 Подключение компьютерного
конфигуратора к наружному блоку
V Y
a
b
c (X41A)
A1P A1P
a
b
X41A
2
345
H J S T
X41A
a Компьютер
b Кабель (EKPCCAB*)
c (X41A) Кабель-удлинитель подсоединен к X41A
X41A Разъем
A1P Главная плата наружного блока
17 Ввод в эксплуатацию
После завершения монтажа и настройки системы по месту
установки монтажник обязан проверить, правильно ли работает
система. Для этого НЕОБХОДИМО произвести пробный запуск в
порядке, изложенном ниже.
17.1 Меры предосторожности при
вводе в эксплуатацию
ПРЕДОСТЕРЕЖЕНИЕ
НЕ выполняйте пробный запуск во время
проведения работ с внутренними блоками.
Во время пробного запуска будет работать НЕ только
наружный блок, но и подключенные к нему внутренние
блоки. Работать с внутренним блоком при выполнении
пробного запуска опасно.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
В ходе пробного запуска наружный и внутренние блоки начнут
работу. Убедитесь в том, что все работы с внутренними
блоками завершены (прокладка труб, подсоединение
электропроводки, удаление воздуха и т.д.). Подробную
информацию см. в руководстве по монтажу внутренних блоков.
17.2 Предпусковые проверочные
операции
Сразу же после монтажа блока проверьте перечисленное ниже.
После проверки по всем пунктам блок необходимо закрыть.
Питание можно подавать только на закрытый блок.
Ознакомьтесь полностью с инструкциями по монтажу
и эксплуатации, изложенными в справочном
руководстве для монтажника и пользователя.
Монтаж
Убедитесь в том, что блок установлен надлежащим
образом, чтобы исключить возникновение излишних
шумов и вибраций.
Электропроводка по месту установки
Убедитесь в том, что прокладка и подсоединение
электропроводки выполнены согласно указаниям,
приведенным в разделе Подключение
электропроводки, а также в соответствии с
прилагаемыми электрическими схемами и с
действующим законодательством.
Напряжение электропитания
Проверьте напряжение электропитания в местном
распределительном щитке. Оно ДОЛЖНО
соответствовать значению, указанному на паспортной
табличке блока.
Заземление
Убедитесь в том, что провода заземления
подсоединены правильно, а все контакты надежно
закреплены.
Проверка сопротивления изоляции цепи силового
электропитания
Используя мегомметр на 500 В, проследите за тем,
чтобы сопротивление изоляции составляло не менее
2 MΩ при поданном напряжении 500 В постоянного
тока между проводом и землей. НИ В КОЕМ СЛУЧАЕ
НЕ пользуйтесь мегомметром для проверки линии
управления.
