7 Техническое обслуживание
Руководство по монтажу и эксплуатации
13
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
6.5 Назначение одного из
пользовательских интерфейсов
главным

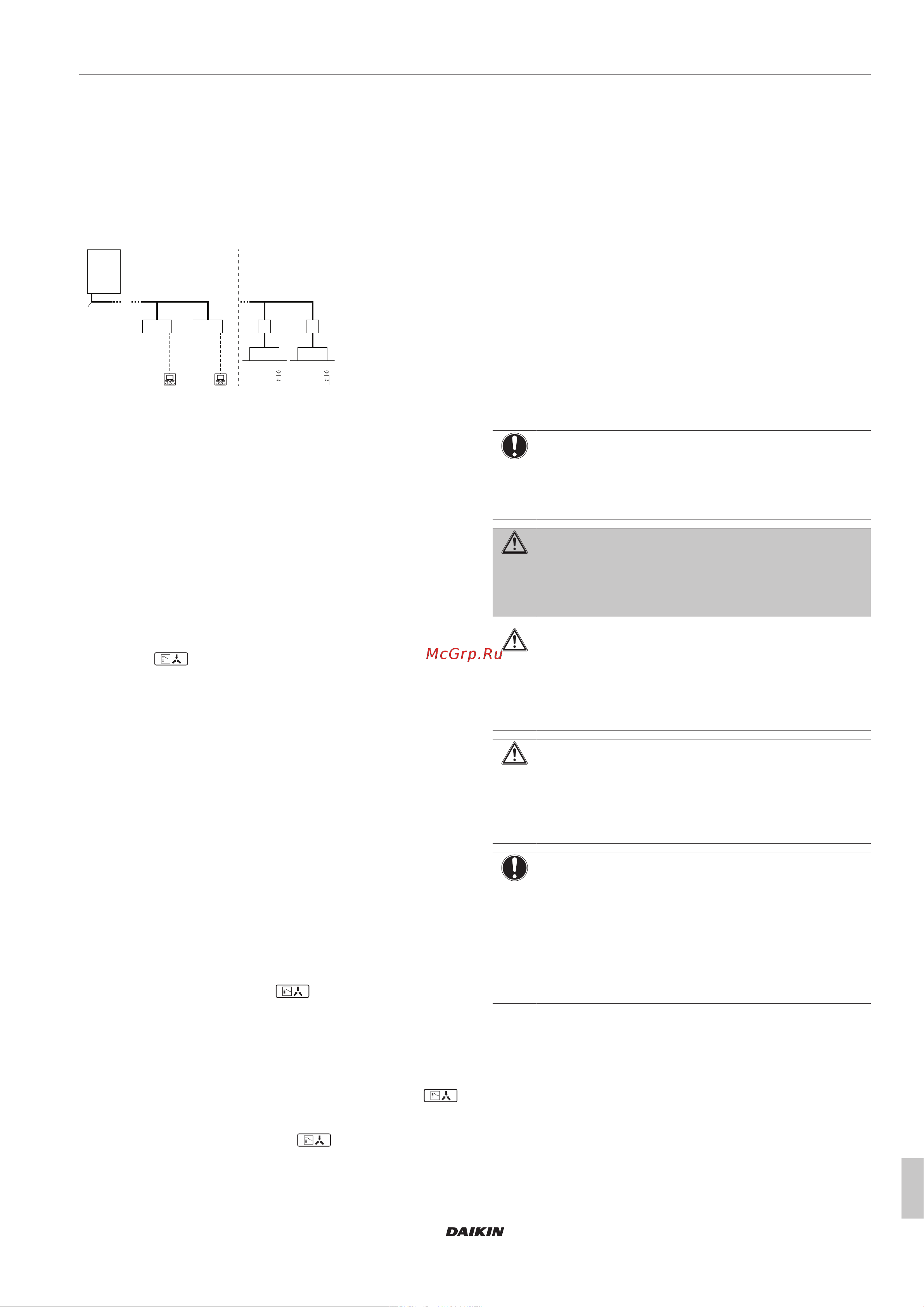

6.5.1 Порядок назначения одного из
пользовательских интерфейсов
главным
g
d d
c c
f
e
b
a
g
f
e
a Наружный блок системы VRV IV-S на основе теплового
насоса
b Трубопровод хладагента
c Внутренний блок системы VRV с непосредственным
расширением (DX)
d Пользовательский интерфейс (выделенный в
зависимости от типа внутреннего блока)
e Блок BP [требуется для подключения наружных блоков
Residential Air (RA) или Sky Air (SA) с
непосредственным расширением (DX)]
f Внутренние блоки Residential Air (RA) с
непосредственным расширением (DX)
g Пользовательский интерфейс (беспроводной,
выделенный в зависимости от типа внутреннего блока)
Если конфигурация системы соответствует показанной на
приведенном выше рисунке, необходимо один из интерфейсов
пользователя назначить главным.
На дисплеях подчиненных интерфейсов пользователя появится
индикация («переключение под централизованным
управлением»), а подчиненные интерфейсы пользователя будут
автоматически выполнять переключение в режим работы,
заданный на главном пользовательском интерфейсе.
Режимы обогрева и охлаждения можно задать только с главного
интерфейса пользователя.
6.5.2 Назначение одного из
пользовательских интерфейсов
главным (VRVDX и RADX)
Если к системе VRV подключены только внутренние блоки
VRVDX:
1 Нажмите и удерживайте в течение 4 секунд кнопку выбора
режима работы на интерфейсе пользователя, который в
данный момент является главным. Если эта процедура еще
не выполнялась, ее можно выполнить на первом
включенном интерфейсе пользователя.
Результат: На всех подчиненных интерфейсах
пользователя, подключенных к одному наружному блоку,
начнет мигать символ («переключение под
централизованным управлением»).
2 Нажмите кнопку выбора режима работы на том пульте
управления, который нужно назначить главным
интерфейсом пользователя.
Результат: Назначение завершено. Теперь главным будет
считаться этот интерфейс пользователя, а символ
(«переключение под централизованным управлением»)
исчезнет с дисплея. На дисплеях других интерфейсов
пользователя появится символ («переключение под
централизованным управлением»).
6.5.3 Назначение одного из
пользовательских интерфейсов
главным (RADX)
Если к системе RA подключены только внутренние блоки
DXVRV IV-S:
1 Остановите все внутренние блоки.
2 Когда система не работает (получен сигнал термостата на
выключение всех внутренних блоков), внутренний блок
RA DX можно назначить главным, обратившись к нему с
помощью инфракрасного интерфейса пользователя (отдав
команду термостату на включение в желаемом режиме).
Назначить главным другой блок можно только повторив
вышеописанную процедуру. Переключение между режимами
«охлаждение» и «обогрев» возможно только путем изменения
режима работы главного внутреннего блока.
7 Техническое обслуживание
ПРИМЕЧАНИЕ
НЕ пытайтесь самостоятельно вскрывать блок и
ремонтировать его. Вызовите квалифицированного
специалиста, который устранит причину
неисправности.
ПРЕДУПРЕЖДЕНИЕ
Если перегорел плавкий предохранитель, замените его
другим того же номинала. Ни в коем случае НЕ
применяйте самодельные перемычки. Это может
привести к поломке кондиционера или возгоранию.
ПРЕДОСТЕРЕЖЕНИЕ
НЕ вставляйте пальцы, а также палки и другие
предметы в отверстия для забора и выпуска воздуха.
НЕ снимайте решетку вентилятора. Когда вентилятор
вращается на высокой скорости, это может привести к
травме.
ПРЕДОСТЕРЕЖЕНИЕ
После длительной работы блока необходимо
проверить его положение на крепежной раме, а также
крепежные детали на предмет повреждения. Такие
повреждения могут привести к падению блока и стать
причиной травмы.
ПРИМЕЧАНИЕ
НЕ протирайте рабочую панель пульта управления
бензином, растворителями, сильными химическими
моющими средствами и т.п. Панель может утратить
свой цвет, также возможно отслоение краски. При
серьезном загрязнении смочите мягкую тряпку в
водном растворе нейтрального моющего средства,
отожмите ее и протрите панель. Вытрите панель
насухо другой, сухой тряпкой.
7.1 О хладагенте
Это изделие содержит вызывающие парниковый эффект
фторсодержащие газы. НЕ выпускайте газы в атмосферу.
Тип хладагента: R410A
Значение потенциала глобального потепления (GWP): 2087,5
