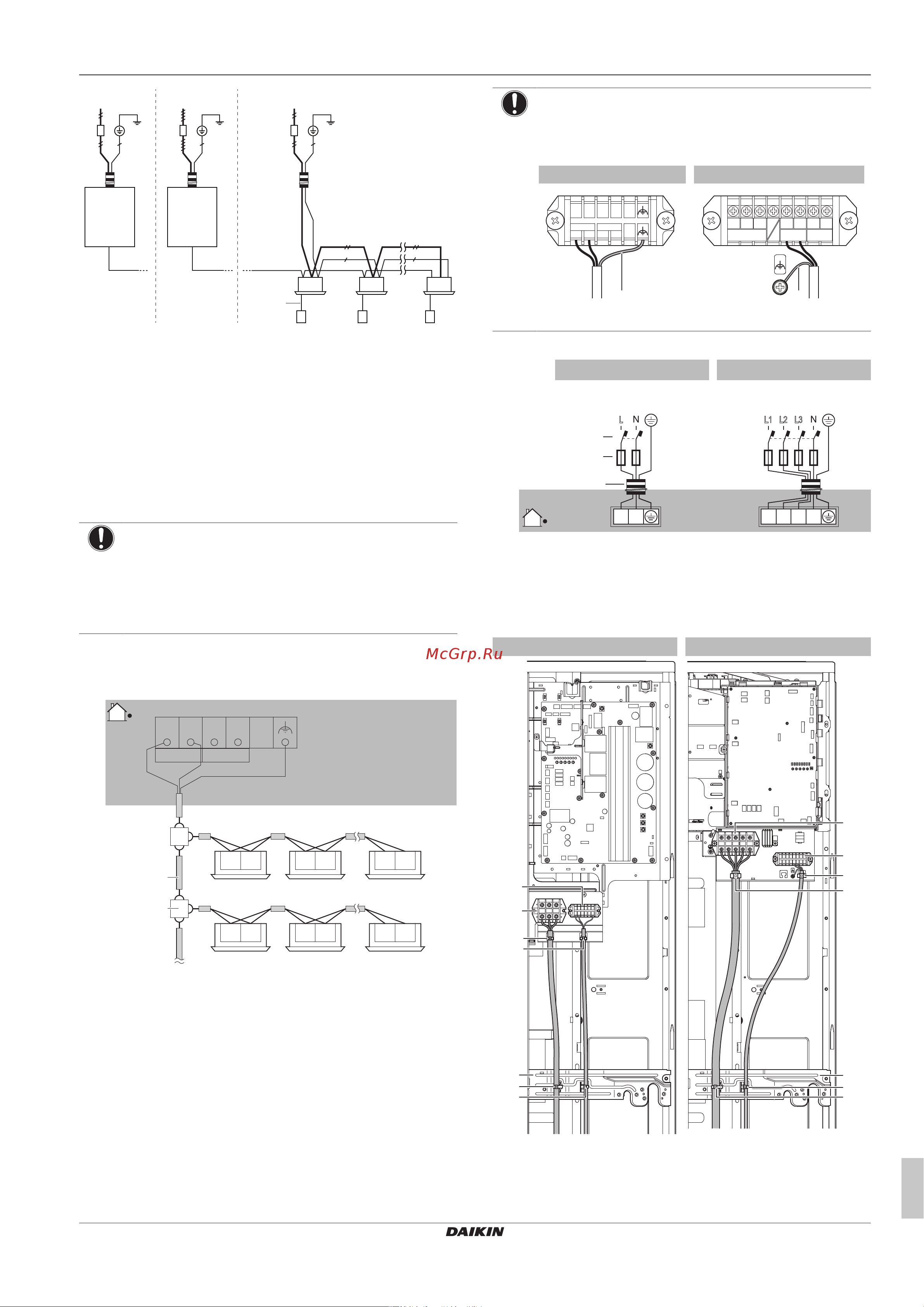

15 Подключение электрооборудования
Руководство по монтажу и эксплуатации
31
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
e
d
F1/F2
(16 V)
F1/F2
(16 V)
220-240 V
1~ 50 Hz
c
a
Y
V
b
220-240 V
1~ 50 Hz
380-415 V
3N~ 50 Hz
a Главный выключатель
b Заземление
c Проводка электропитания (с заземлением)
(экранированный кабель)
F1/F2 Проводка управления (экранированный кабель)
V Наружный блок (RXYSQ4~6_V)
Y Наружный блок (RXYSQ4~6_Y)
d Внутренний блок
e Пользовательский интерфейс
15.4 Подключение электропроводки к
наружному блоку
ПРИМЕЧАНИЕ
▪ Следите за соответствием электрической схеме
(входит в комплект поставки блока, находится за
сервисной панелью).
▪ Проверьте, НЕ помешает ли электропроводка
установить сервисную крышку на место.
1 Снимите сервисную крышку.
2 Подключите электропроводку управления в следующем
порядке:
F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
a
b
X2M
TO OUT/DTO IN/D
a Используйте провода в металлической оплетке с
экранированием (2-жильные) (без полярности)
b Клеммная колодка (приобретается по месту
установки)
ПРИМЕЧАНИЕ
Пользуйтесь только экранированными проводами, не
забудьте подсоединить провод заземления к клемме
(X2M).
C/H SELECTOR
A B C F1 F2 F1 F2
TO IN/D
UNIT
V Y
F1 F2 F1 F2
TO IND TO OUTD
TO OUT/D
UNIT
aa
a Заземление
3 Подключите электропитание в следующем порядке:
1~ 50 Hz
220-240 V
L
L
N
V Y
X1M
3N~ 50 Hz
380-415 V
L1 L2 L3
L1 L2 L3
N
X1M
a
b
c
a Автоматический выключатель защиты от замыкания
на землю
b Плавкий предохранитель
c Проводка электропитания
4 Закрепите проводку (электропитания и управления)
кабельными стяжками.
V
Y
X1M
X2M
a
a
b
a
a
X2M
a
a
b
X1M
a
a
a Кабельная стяжка
b Крепежная пластина
X1M Электропроводка питания
X2M Электропроводка управления
