13 Монтаж агрегата
Руководство по монтажу и эксплуатации
20
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
13.3 Монтаж наружного агрегата
13.3.1 Монтаж наружного блока
Типовая последовательность действий
Монтаж наружного блока, как правило, подразделяется на
следующие этапы:
1 Подготовка монтажной конструкции.
2 Установка наружного блока.
3 Обустройство дренажа.
4 Принятие мер к предотвращению опрокидывания блока.
13.3.2 Меры предосторожности при монтаже
наружного блока
ИНФОРМАЦИЯ
Ознакомьтесь с мерами предосторожности и
требованиями, изложенными в указанных далее
разделах:
▪ Общие правила техники безопасности
▪ Подготовка

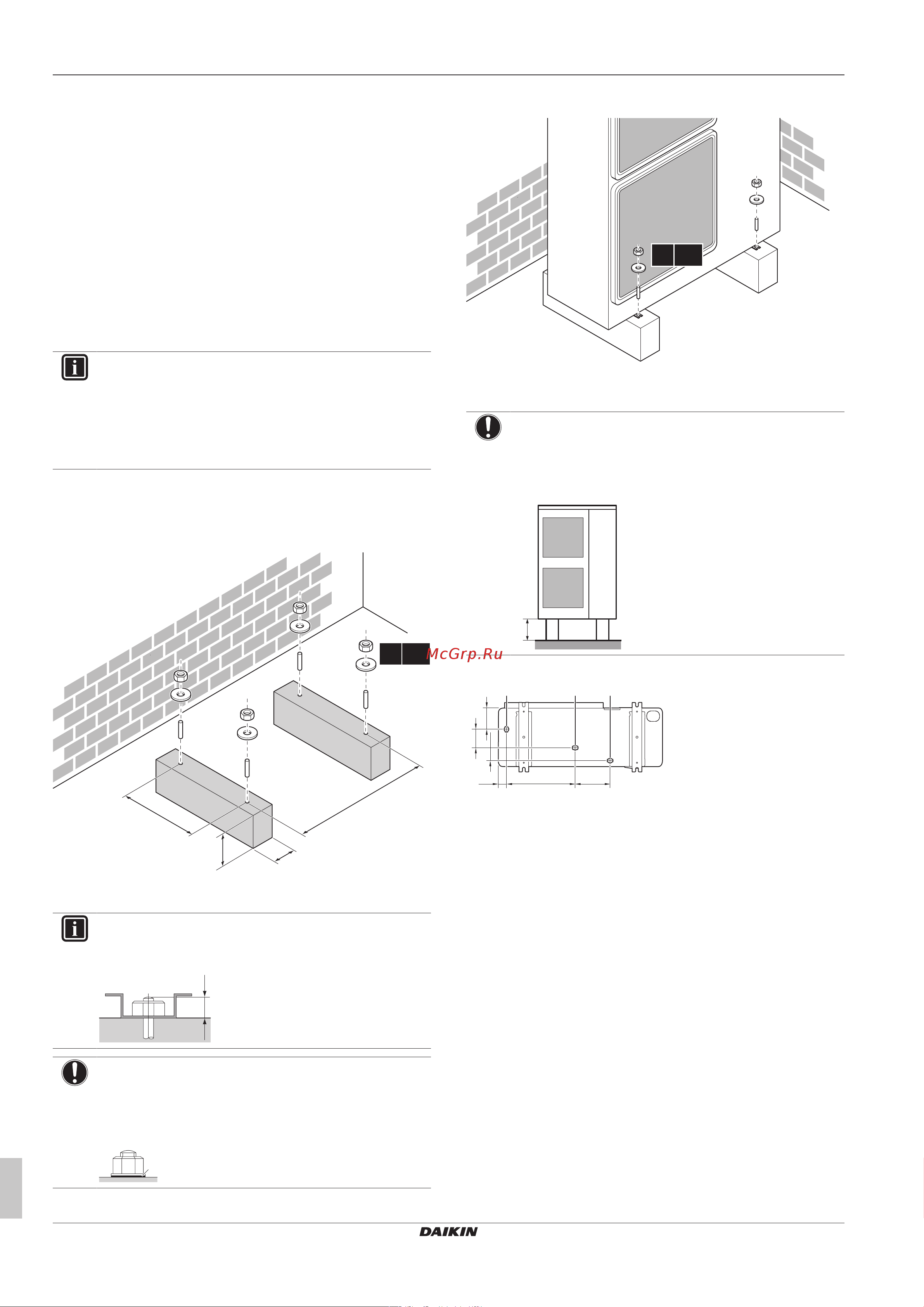

13.3.3 Подготовка монтажной конструкции
Подготовьте 4 комплекта анкерных болтов, гаек и шайб
(приобретаются по месту установки), а именно:
(mm)
>150
620
350
(345-355)
4× M12
a
a Проследите за тем, чтобы дренажные отверстия не
оказались перекрытыми.
ИНФОРМАЦИЯ
Рекомендуемая высота верхней выступающей части
болтов составляет 20мм.
20
ПРИМЕЧАНИЕ
Прикрепите наружный блок к монтажным болтам
гайками с полимерными шайбами (a). Если место
крепления останется без покрытия, металл может
быстро покрыться ржавчиной.
a
13.3.4 Установка наружного блока
4× M12
13.3.5 Обустройство дренажа
ПРИМЕЧАНИЕ
Если дренажные отверстия наружного блока
перекрыты основанием для монтажа или поверхностью
пола, поднимите наружный блок, чтобы под ним
оставалось не менее 150мм свободного пространства.
≥150 mm
Сливные отверстия (размеры в мм)
117
102
70
45
376
191
a a a
a Сливные отверстия
13.3.6 Чтобы избежать опрокидывания
наружного агрегата
В случае установки блока в местах, где сильный ветер может
его наклонить, необходимо принять следующие меры:
1 Подготовьте 2 кабеля, как показано на следующей
иллюстрации (приобретаются по месту установки).
2 Положите 2 кабеля на наружный блок.
3 Чтобы кабели не поцарапали краску, уложите между
кабелями и наружным блоком лист резины (приобретается
по месту установки).
4 Подсоедините концы кабелей.
5 Закрепите кабели.
