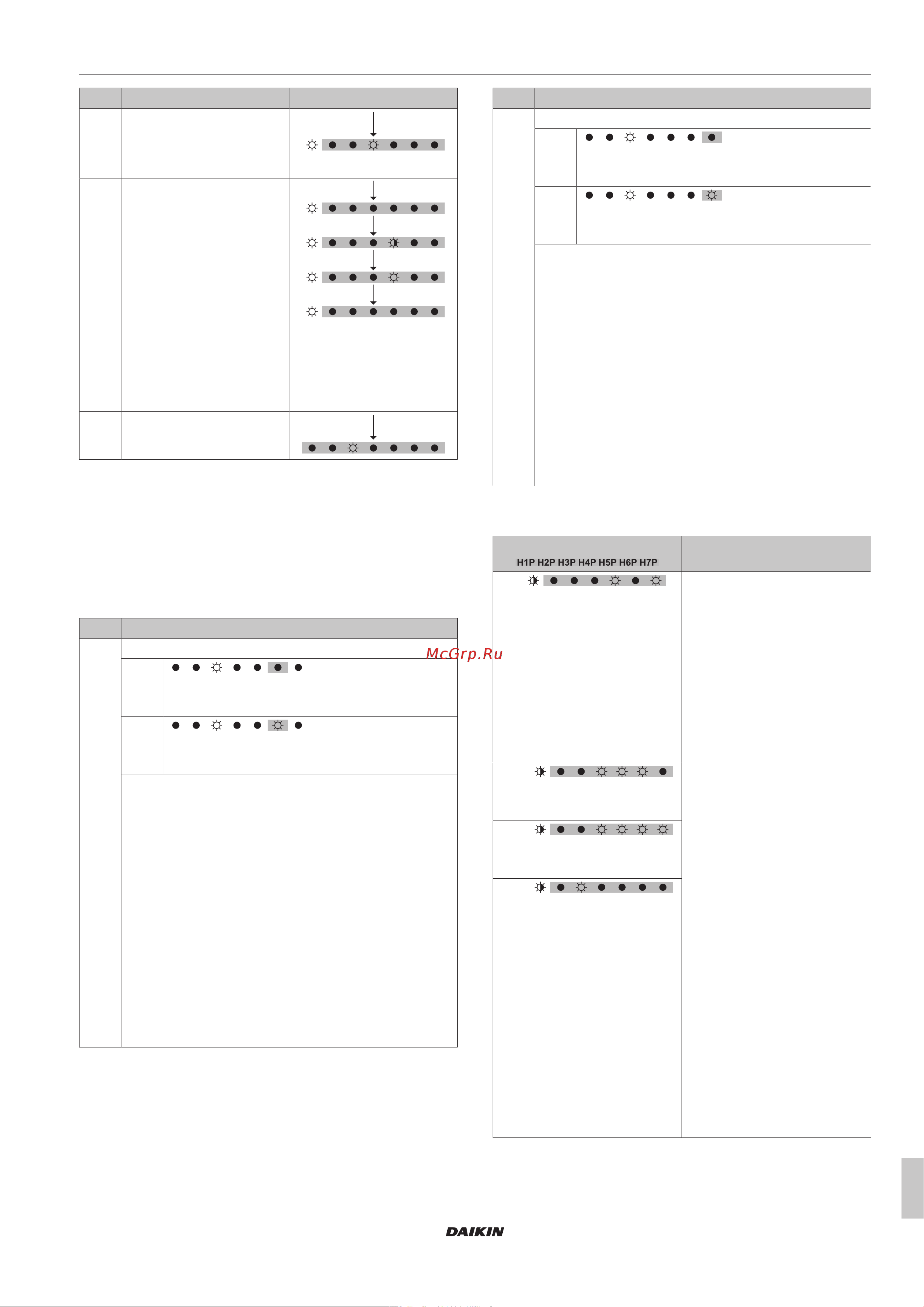

16 Конфигурирование
Руководство по монтажу и эксплуатации
35
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
№ Действие Кнопки/дисплей
3 Выберите параметр 8.
(«X×» — обозначение
нужного параметра).
BS2 [X×]
(= 8 в двоичном коде)
4 Выберите значение 4 (=
8°C).
a: Отображается ранее
заданное значение.
b: Смените значение на 4.
(«X×» — обозначение
ранее заданного и нового
значения).
c: Введите новое значение
в систему.
d: Подтвердите. Система
заработает в соответствии
с заданными настройками.
BS2 [X×]b
a
BS3 [1×]c
BS3 [1×]d
BS3 [1×]
5 Выйдите из режима 2.
BS1 [1×]
16.1.7 Режим 1 (и показания по умолчанию):
контрольные настройки
Режим 1 (как и показания по умолчанию) дает возможность
считывать определенную информацию.
Дисплей с 7 светодиодами – Показания по умолчанию (H1P
ВЫКЛ)
Можно считать следующую информацию:
Значение / описание
H6P Показывает режим работы с низким уровнем шума.
ВЫКЛ
ЮЧЕ
НИЕ
Блок в данный момент не работает с
ограничением по уровню шума.
Включ
ение
Блок в данный момент работает с ограничением
по уровню шума.
В режиме работы с низким уровнем шума блок издает
более тихие звуки по сравнению с обычным рабочим
состоянием.
Режим работы с низким уровнем шума можно задать в
режиме2. Существуют два способа активации режима
работы с низким уровнем шума для системы с
наружным блоком.
▪ Первый способ заключается в разрешении перехода в
режим работы с низким уровнем шума в ночное время
посредством местной настройки. В выбранные
интервалы времени блок будет работать с
выбранным низким уровнем шума.
▪ Второй способ заключается в разрешении перехода в
режим работы с низким уровнем шума по внешнему
сигналу. Для работы по этому принципу требуется
дополнительное оборудование.
Значение / описание
H7P Показывает состояние ограничения энергопотребления.
ВЫКЛ
Блок в данный момент работает без ограничения
энергопотребления.
ВКЛ
Блок в данный момент работает с ограничением
энергопотребления.
Работая с ограничением энергопотребления, блок
потребляет меньше электроэнергии, чем в обычном
рабочем состоянии.
Ограничение энергопотребления можно задать в
режиме2. Существуют два способа ограничения
энергопотребления системы с наружным блоком.
▪ Первый способ заключается в принудительном
ограничении энергопотребления посредством
местной настройки. Блок всегда будет работать с
выбранным ограничением энергопотребления.
▪ Второй способ заключается в разрешении
ограничения энергопотребления по внешнему
сигналу. Для работы по этому принципу требуется
дополнительное оборудование.
Дисплей с 7 светодиодами в режиме1 (H1P мигает)
Можно считать следующую информацию:
Параметр
( )
Значение / описание
[1‑5]
Показывает общее количество
подсоединенных внутренних
блоков.
По этой настройке удобно
проверять, соответствует ли
количество смонтированных
внутренних блоков общему
количеству внутренних блоков,
распознанных системой. В
случае выявления
несоответствия рекомендуется
проверить электропроводку
управления, соединяющую
наружный и внутренние блоки
(линию связи F1/F2).
[1‑14]
Отображение последнего кода
неисправности.
Если последние коды
неисправностей были случайно
сброшены через интерфейс
пользователя внутреннего
блока, такие коды можно снова
просмотреть с помощью этих
настроек.
Значение и причины
регистрации кодов
неисправностей см. в разделе
«19.1Устранение неполадок по
кодам сбоя» [440], где
рассматриваются самые
актуальные из них. С
подробной информацией о
кодах неисправностей можно
ознакомиться в руководстве по
техническому обслуживанию
данного блока.
Чтобы получить подробную
информацию о коде
неисправности, нажимайте
кнопку BS2 до 3 раз.
[1‑15]
Отображение предпоследнего
кода неисправности.
[1‑16]
Отображение кода
неисправности перед
предпоследним.
