16 Конфигурирование
Руководство по монтажу и эксплуатации
36
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10

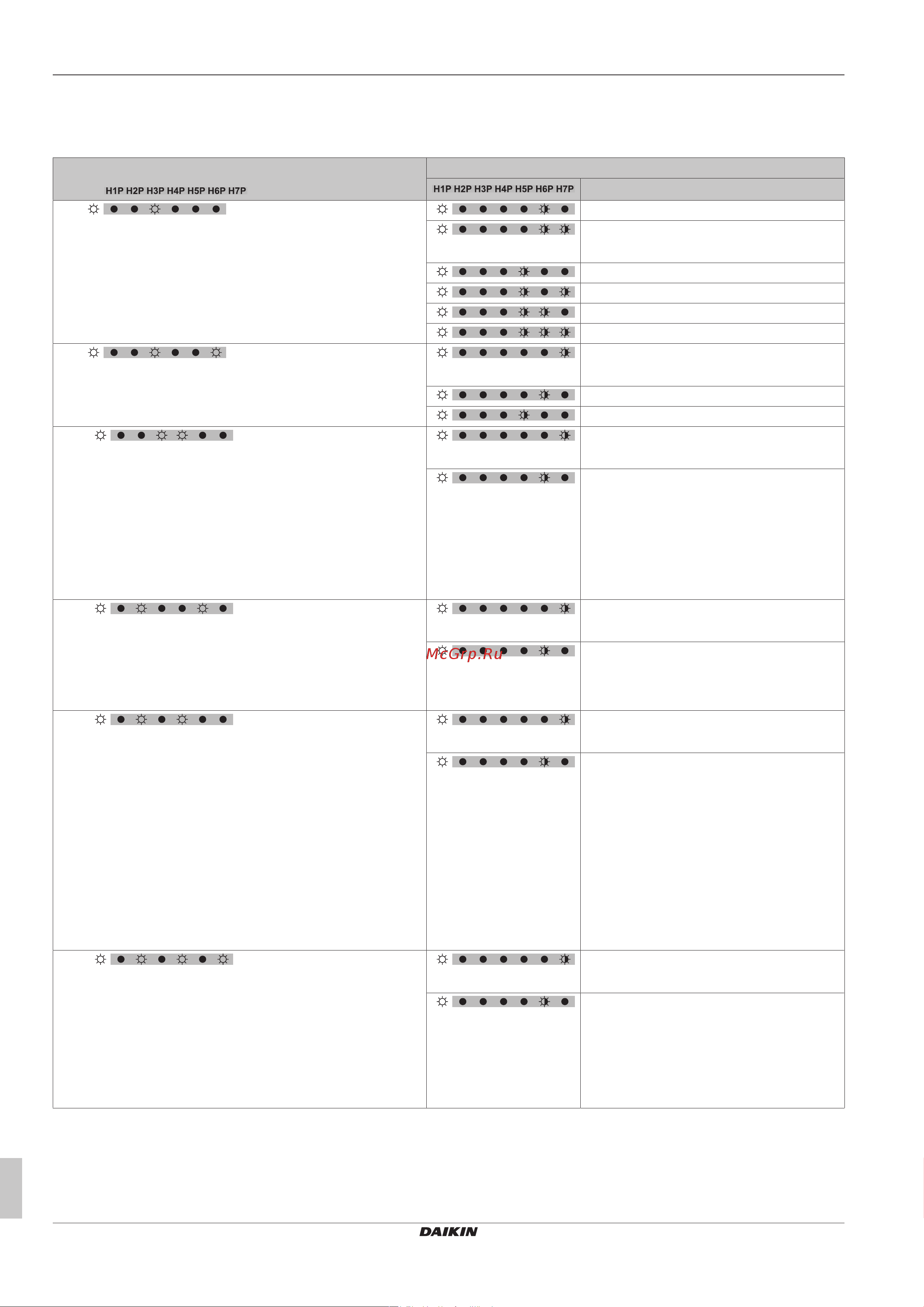

16.1.8 Режим 2: местные настройки
В режиме 2 можно вводить местные настройки системы. Светодиодные индикаторы отображают номера параметров/значений в
двоичном коде.
Параметр
(= в двоичном коде)
Значение
Описание
[2‑8]
Целевая температура T
e
при работе на охлаждение.
6°C
(по умолчанию)
Автомат
8°C
9°C
10°C
11°C
[2‑9]
Целевая температура T
c
при работе на обогрев. (по умолчанию)
Автомат
46°C
43°C
[2‑12]
Разрешение перевода в режим работы с низким уровнем шума
и/или установки ограничения энергопотребления посредством
адаптера внешнего управления (DTA104A61/62).
Если предполагается переход системы в режим работы с
низким уровнем шума или на сниженное энергопотребление
по внешнему сигналу, поступающему на блок, эту настройку
следует изменить. Эта настройка учитывается только в том
случае, если внутренний блок оснащен приобретаемым
отдельно адаптером внешнего управления (DTA104A61/62).
(по умолчанию)
Отключено.
Включено.
[2‑18]
Высокое статическое давление вентилятора.
Эту настройку следует активировать, чтобы повысить
статическое давление, создаваемое вентилятором наружного
блока. Подробную информацию об этой настройке см. в
технических характеристиках.
(по умолчанию)
Отключено.
Включено.
[2‑20]
Заправка дополнительного количества хладагента вручную.
Для добавления хладагента вручную (без использования
функции автоматический заправки) необходимо применить
следующую настройку.
(по умолчанию)
Отключено.
Включено.
Чтобы остановить дозаправку хладагента
вручную (после того, как требуемое
дополнительное количество заправлено),
нажмите кнопку BS3. Если эту функцию не
прервать нажатием кнопки BS3, то блок
прекратит работу через 30минут. Если по
прошествии 30минут нужное количество
хладагента полностью заправить не
удалось, то функцию можно активировать
повторно, еще раз изменив эту местную
настройку.
[2‑21]
Режим удаления хладагента/вакуумирования.
Чтобы обеспечить свободное прохождение хладагента по
системе при его удалении из системы, удалении посторонних
веществ или при выполнении вакуумирования, необходимо
применить настройку, которая откроет необходимые клапаны в
контуре циркуляции хладагента, тем самым обеспечив
надлежащее удаление хладагента или вакуумирование
системы.
(по умолчанию)
Отключено.
Включено.
Чтобы вывести систему из режима
удаления хладагента/вакуумирования,
нажмите кнопку BS1. Если не нажать кнопку
BS1, система останется в режиме удаления
хладагента/вакуумирования.
