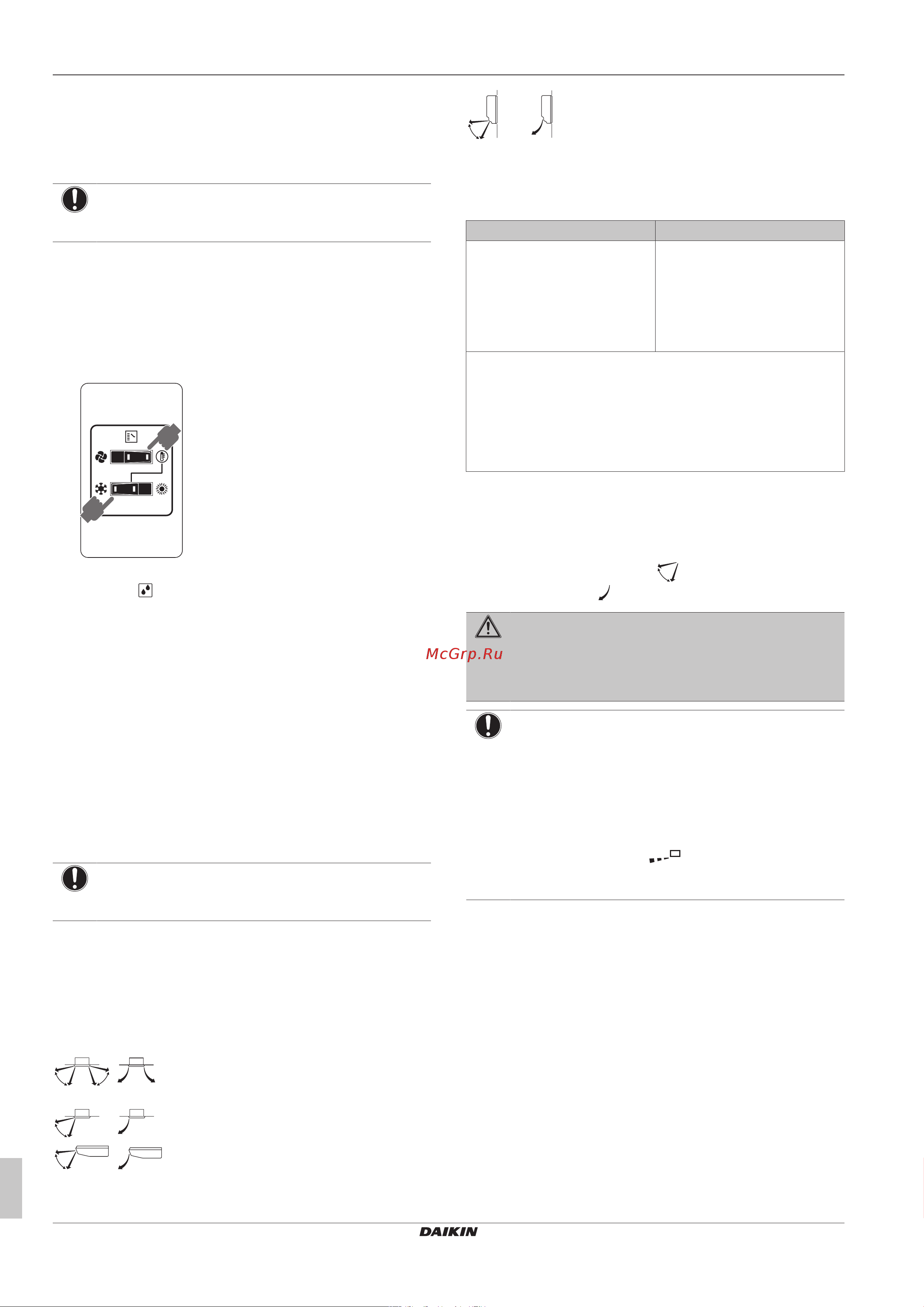

6 Операция
Руководство по монтажу и эксплуатации
12
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
Порядок остановки
4 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе
пользователя.
Результат: Лампа индикации работы погаснет, а система
прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения
работы системы, подождите около 5 минут.
6.3.3 Программируемая осушка системы (С
дистанционным переключателем
режимов охлаждения/обогрева)
Порядок запуска
1 С помощью дистанционного переключателя режимов
работы выберите режим «охлаждение».
1
1
2 Кнопкой выбора режима на пользовательском интерфейсе
выберите (программируемый режим осушки воздуха).
3 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и
сама система.
4 Нажмите кнопку изменения направления воздушного потока
(только для моделей с двумя и с несколькими
направлениями потока, а также для угловых,
подвешиваемых к потолку и монтируемых на стене
моделей). Подробнее см. «6.4 Регулировка направления
воздушного потока» [412].
Порядок остановки
5 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе
пользователя.
Результат: Лампа индикации работы погаснет, а система
прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения
работы системы, подождите около 5 минут.
6.4 Регулировка направления
воздушного потока
См. руководство по эксплуатации интерфейса пользователя.
6.4.1 Воздушная заслонка
Блоки с двумя направлениями потока
+ блоки с несколькими
направлениями потока
Угловые блоки
Блоки, подвешиваемые к потолку
Блоки, монтируемые на стене
По команде микропроцессора положение воздушной заслонки
может изменяться автоматически и не соответствовать
изображению на дисплее. Это происходит в следующих
случаях.
Охлаждение Обогрев
▪ Когда температура в
помещении ниже заданного
значения.
▪ В начале работы.
▪ Когда температура в
помещении выше заданного
значения.
▪ При работе системы в
режиме размораживания.
▪ Когда внутренний блок работает с постоянным
горизонтальным распределением воздушного потока.
▪ При продолжительной работе подвешенного к потолку или
смонтированного на стене внутреннего блока с нисходящим
потоком воздуха направление потока может изменяться
микрокомпьютером, тогда индикация на интерфейсе
пользователя также будет меняться.
Регулировку направления воздушного потока можно
осуществить следующими способами:
▪ Воздушная заслонка сама займет нужное положение.
▪ Направление воздушного потока можно задать вручную.
▪ Автоматическая установка и установка в нужное
положение вручную .
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае не прикасайтесь к отверстию
выброса воздуха и горизонтальным створкам, когда
работает воздушная заслонка. Это может привести к
повреждению пальцев и поломке блока.
ПРИМЕЧАНИЕ
▪ Пределы перемещения воздушной заслонки можно
изменить. Обратитесь за подробной информацией к
дилеру. (Только для моделей с двумя или
несколькими направлениями потока воздуха, а
также моделей угловых, подвешиваемых к потолку
и монтируемых на стене).
▪ Не злоупотребляйте горизонтальным направлением
воздушного потока . В этом случае возможно
появление влаги или пыли на потолке или
воздушной заслонке.
