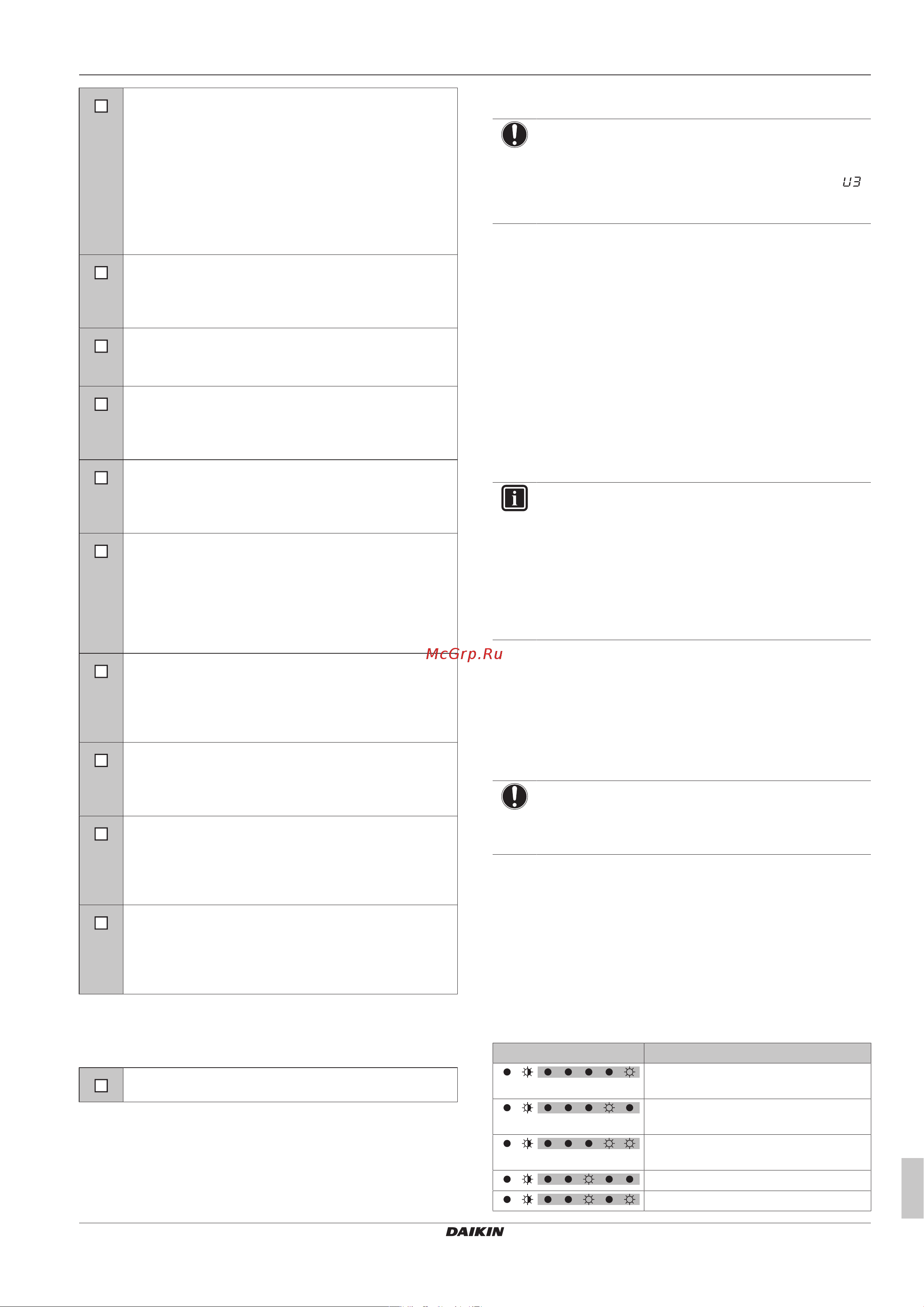

17 Ввод в эксплуатацию
Руководство по монтажу и эксплуатации
39
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10
Предохранители, размыкатели цепи, защитные
устройства
Проследите за тем, чтобы параметры установленных
при монтаже системы плавких предохранителей,
размыкателей цепи и установленных по месту
защитных устройств соответствовали указанным в
разделе «15.2 Требования к защитным
устройствам» [430]. Убедитесь в том, что ни один из
предохранителей и ни одно из защитных устройств не
заменено перемычками.
Внутренняя электропроводка
Осмотрите блок электрических компонентов, в том
числе изнутри, на предмет неплотных электрических
контактов и повреждения деталей.
Размер и изоляция трубопроводов
Проверьте, правильно ли выбраны размеры
трубопроводов и выполнена их изоляция.
Запорные клапаны
Убедитесь в том, что запорные вентили открыты как в
контурах как жидкого, так и газообразного
хладагентов.
Механические повреждения
Осмотрев блок изнутри, убедитесь в том, что его
детали не имеют механических повреждений, а трубы
не перекручены и не пережаты.
Утечка хладагента
Проверьте, нет ли внутри блока утечки хладагента. В
случае обнаружения утечки хладагента постарайтесь
устранить ее. Если ремонт невозможен, обратитесь к
ближайшему дилеру. Не прикасайтесь к хладагенту,
вытекшему из соединений трубопровода. Это может
привести к обморожению.
Утечка масла
Проверьте компрессор на утечку масла. В случае
обнаружения утечки масла постарайтесь устранить
ее. Если ремонт невозможен, обратитесь к
ближайшему дилеру.
Забор и выброс воздуха
Убедитесь в том, что забор и выброс воздуха в блоке
НЕ затруднен никакими препятствиями: листами
бумаги, картона и т.п.
Дополнительная заправка хладагента
Количество хладагента, которое необходимо добавить
в блок, должно быть записано в табличку
"Дополнительное количество хладагента",
прикрепленную к обратной стороне передней крышки.
Дата монтажа и настройка
Записав дату монтажа на наклейке, находящейся на
обратной стороне лицевой панели согласно
нормативу EN60335‑2‑40, сохраните запись настроек
системы, сделанных по месту установки.
17.3 Перечень проверок во время
пуско-наладки
Пробный запуск.
17.3.1 Пробный запуск
ПРИМЕЧАНИЕ
Обязательно выполните пробный запуск по окончании
монтажа. В противном случае на интерфейс
пользователя выводится код неисправности ,
который означает, что ни нормальная работа системы,
ни пробный запуск внутренних блоков невозможны.
Ниже изложен порядок пробного запуска системы в сборе.
Пробный запуск позволяет проверить и оценить состояние
следующих позиций:
▪ Правильно ли подключена электропроводка (проверка
наличия связи с внутренними блоками).
▪ Открыты ли запорные вентили.
▪ Правильно ли подобрана длина трубок.
Отклонения в работе внутренних блоков невозможно
диагностировать на каждом блоке по отдельности. После
окончания пробного запуска проверьте внутренние блоки
поодиночке, инициируя нормальную работу с помощью
интерфейса пользователя. Более подробную информацию об
отдельном пробном запуске см. в руководстве по монтажу
внутреннего блока.
ИНФОРМАЦИЯ
▪ На стабилизацию состояния хладагента может
потребоваться до 10 минут, прежде чем запустится
компрессор.
▪ Во время пробного запуска может слышаться звук
текущего хладагента, звук срабатывания
электромагнитного клапана может стать громким, а
показания дисплея могут меняться. Это не является
признаком неисправности.
17.3.2 Порядок выполнения пробного запуска
(дисплей с 7 светодиодами)
1 Проверьте, все ли местные настройки заданы (см. раздел
«16.1Настройка по месту установки» [432]).
2 Включите питание наружного блока и подсоединенных к
нему внутренних блоков.
ПРИМЕЧАНИЕ
Для подачи электропитания на нагреватель картера и
для защиты компрессора обязательно включите
питание за 6 часов перед запуском системы.
3 Проверьте наличие на дисплее показаний по умолчанию
(при работе вхолостую) (индикатор H1P ВЫКЛ) (см.
параграф «Доступ к режиму 1 или 2» [4 34]). Нажав на
кнопку BS4, удерживайте ее в нажатом положении не менее
5 секунд. Начнется пробный запуск блока.
Результат: Пробный запуск выполняется автоматически,
индикатор H2P наружного блока мигает, а на
пользовательский интерфейс внутренних блоков выводятся
сообщения «Test operation» (Пробный запуск) и «Under
centralised control» (Под централизованным контролем).
Этапы автоматической процедуры пробного запуска:
Действие Описание
Контроль перед запуском
(выравнивание давления)
Контроль при запуске в режиме
охлаждения
Стабильное состояние в режиме
охлаждения
Проверка связи
Проверка запорного клапана
