16 Конфигурирование
Руководство по монтажу и эксплуатации
32
RXYSQ4~6T8V/YB(*)
Система кондиционирования VRV IV-S
4P482275-1B – 2020.10

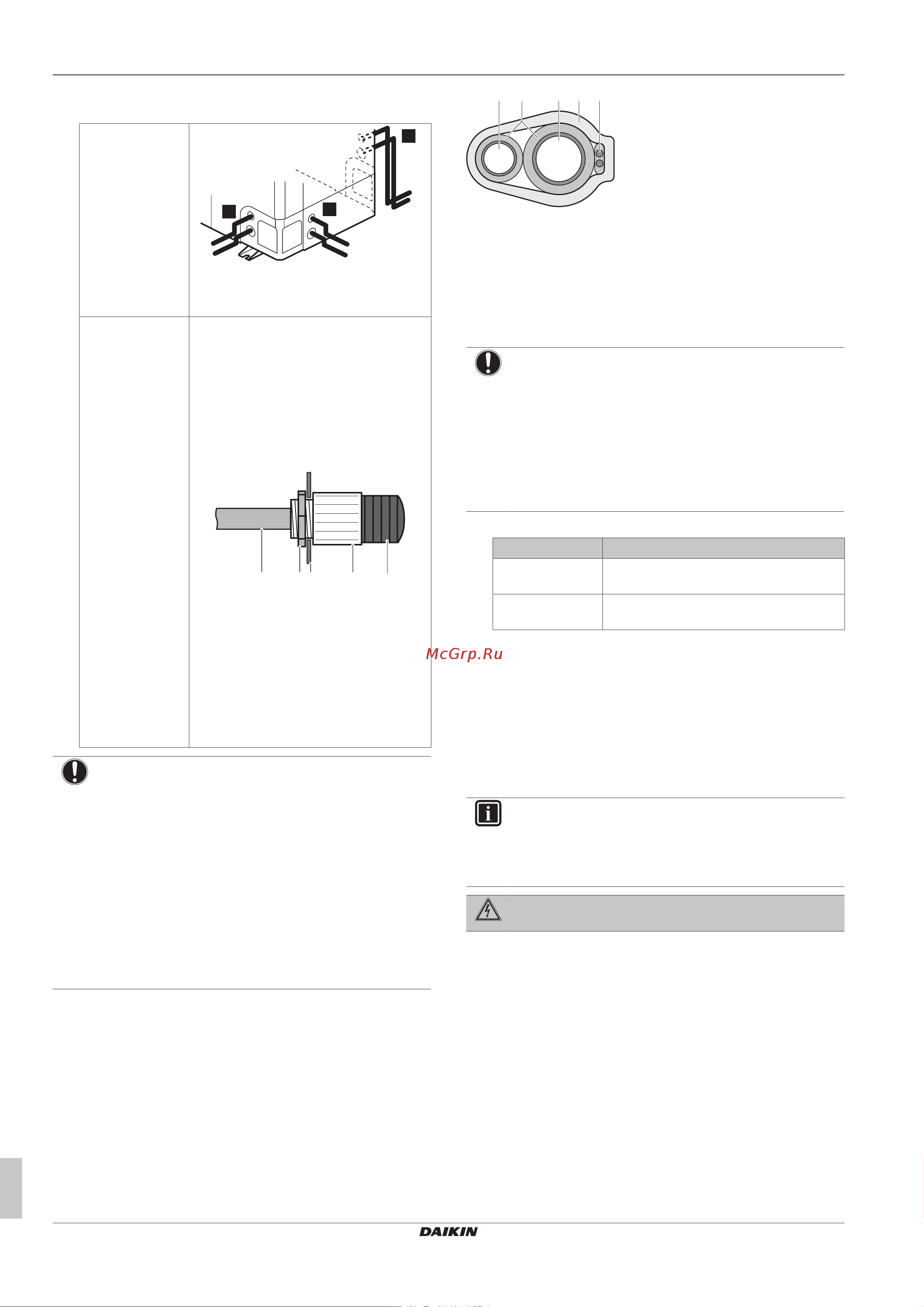

5 Проложите проводку через монтажную раму с
подсоединением к ней.
Прокладка
проводки через
монтажную раму
a
b
a
b
a
b
2
3
1
a Кабель электропитания
b Кабель управления
Подсоединение к
монтажной раме
При выводе кабелей из блока
применяется защитная втулка (PG-
вставка), которая вставляется в
выбивное отверстие.
Если не используется кабелепровод,
обязательно защитите проводку
виниловыми трубками, которые не
позволят краям выбивного отверстия
порезать провода.
a b
A B
c d e
A Внутри наружного блока
B Снаружи наружного блока
a Проводка
b Втулка
c Гайка
d Рама
e Шланг
ПРИМЕЧАНИЕ
Проделывая выбивные отверстия, соблюдайте меры
предосторожности:
Старайтесь не повредить корпус и трубопроводы
под ним.
После того, как выбивные отверстия проделаны,
рекомендуется убрать заусенцы, а также покрасить
края отверстий и прилегающие участки
восстановительной краской во избежание
образования ржавчины.
Проводя через выбивные отверстия электрические
провода, оборачивайте их защитной лентой во
избежание повреждения.
6 Установите сервисную крышку на место.
7 Подсоедините к линии электропитания предохранитель
утечки тока на землю и плавкий предохранитель.
15.5 Отделочная обмотка
электропроводки управления
После монтажа проводов управления внутри блока обмотайте
их вокруг прокладываемых по месту установки трубопроводов
хладагента с помощью отделочной ленты, как показано на
приведенной ниже иллюстрации.
a bc de
a Трубопровод жидкого хладагента
b Трубопровод газообразного хладагента
c Изолятор
d Электропроводка управления (F1/F2)
e Отделочная лента
15.6 Проверка сопротивления
изоляции компрессора
ПРИМЕЧАНИЕ
Если после монтажа в компрессоре скопился
хладагент, сопротивление изоляции на полюсах может
снизиться, но если оно будет составлять хотя бы 1MΩ,
то поломки блока не произойдет.
При измерении сопротивления изоляции
пользуйтесь мегомметром на 500В.
НЕ используйте мегомметр в цепях низкого
напряжения.
1 Замерьте сопротивление изоляции на полюсах.
Если… то…
≥1MΩ Сопротивление изоляции в норме.
Операция завершена.
<1MΩ Сопротивление изоляции не в порядке.
Переходите к следующему действию.
2 Включив электропитание, не выключайте его в течение
6часов.
Результат: Компрессор нагреется, в результате чего
находящийся в нем хладагент испарится.
3 Еще раз замерьте сопротивление изоляции на полюсах.
16 Конфигурирование
ИНФОРМАЦИЯ
Важно, чтобы монтажник последовательно и
полностью ознакомился с информацией, изложенной в
этом разделе, и чтобы система была
сконфигурирована соответственно.
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ
ТОКОМ
16.1 Настройка по месту установки
16.1.1 Выполнение настройки по месту
установки
Чтобы настроить систему с тепловым насосом, необходимо
ввести значения ряда параметров в главную печатную плату
наружного блока (A1P). Для ввода местных настроек
предусмотрены следующие компоненты:
Нажимные кнопки для ввода значений параметров в печатную
плату
Дисплей для считывания сигналов, поступающих с печатной
платы
