D
7

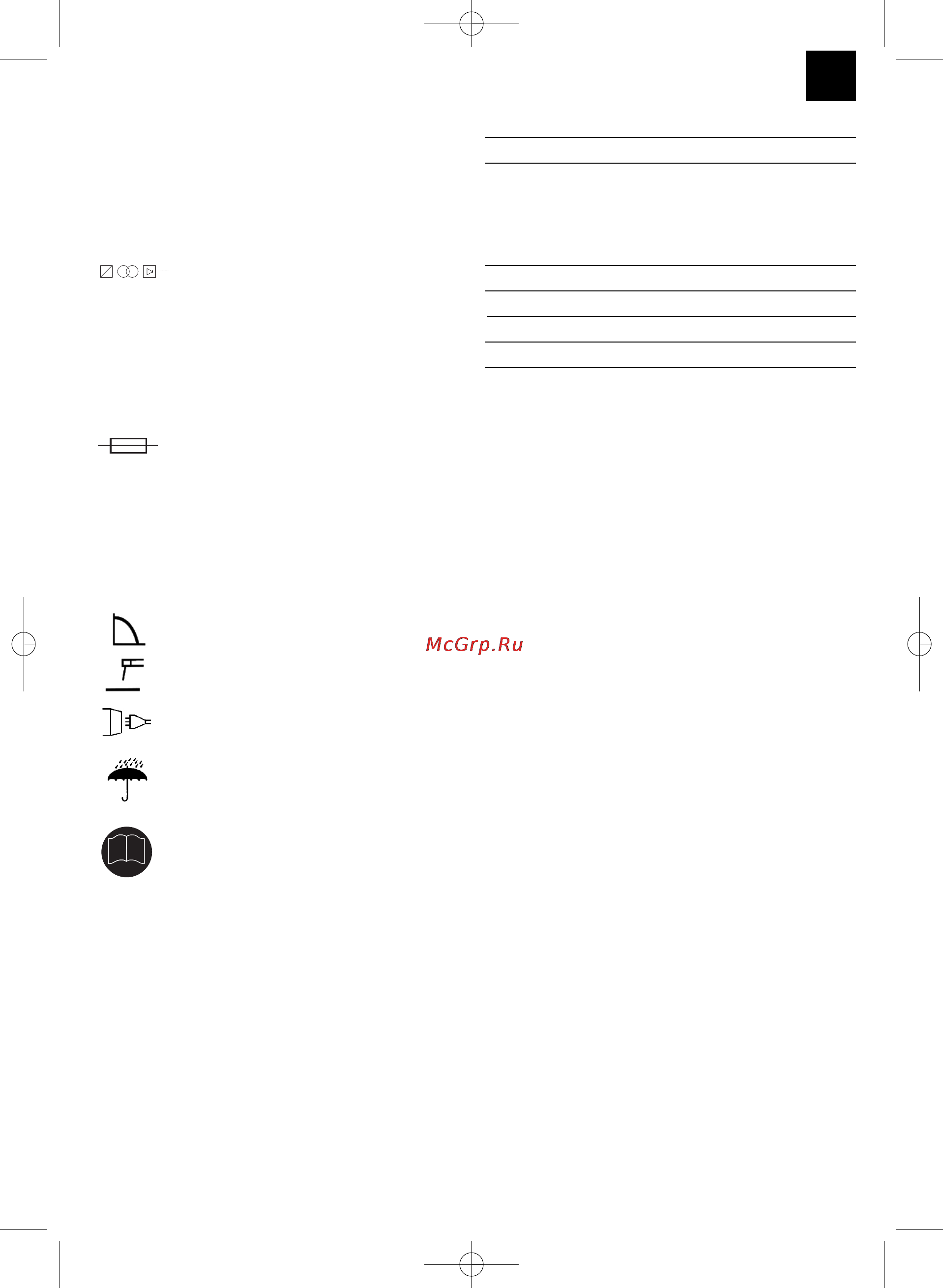

4. SYMBOLE UND TECHNISCHE
DATEN
EN 60974-1 Europäische Norm für Schweißgeräte
zu Lichtbogen-Handschweißen mit
begrenzter Einschaltdauer.
Einphasiger statischer Frequenzum-
former-Transformator-Gleichrichter
50 Hz Netzfrequenz
U
1
Netzspannung
I
1
max höchster Netzstrom Bemessungswert
Sicherung mit Nennwert in Ampere im
Netzanschluss
U
0
Nennleerlaufspannung
I
2
Schweißstrom
Ø mm Elektrodendurchmesser
Symbol für fallende Kennlinie
Symbol für Lichtbogen-Handschweißen
mit umhüllten Stabelektroden
1 Phasen – Netzanschluss
Lagern oder verwenden Sie das
Gerät nicht in feuchter oder in
nasser Umgebung oder im Regen
Vor Gebrauch des Schweißgerätes die
Bedienungsanleitung sorgfältig lesen
und beachten.
IP 21 Schutzart
H Isolationsklasse
X Einschaltdauer
Das Gerät erfüllt die Anforderungen der EN 60974-
10, Klasse A. Das heißt, dass eine Verwendung nur
im industriellen Bereich zulässig ist. Das Gerät kann
in ungünstigen Fällen elektromagnetische Störungen
verursachen.
Netzanschluss 230 V 50 Hz
Schweißstrom 10 – 80 A
EinschaltdauerX
15% 80 A
60% 40 A
100% 35 A
Leerlaufspannung 85 V
Leistungsaufnahme 2500 VA bei 80 A
Absicherung (A) 16
Gewicht 5 kg
5. Montage Tragegurt (Bild 3/4)
Bringen Sie den Tragegurt (11), wie in Bild (3-4)
gezeigt, an.
6. Inbetriebnahme
Anschluss an die Versorgungsleitung
Überprüfen Sie vor dem Anschließen des Netzkabels
(7) an die Versorgungsleitung, ob die Daten des
Typenschildes mit den Werten der zur Verfügung
stehenden Versorgungsleitung übereinstimmen.
Achtung! Der Netzstecker darf nur durch eine
Elektrofachkraft ersetzt werden.
Anschluss der Schweißkabel (Bild 5)
Achtung! Führen Sie die Anschlussarbeiten der
Schweißkabel (8/9) nur dann durch, wenn dass
Gerät ausgesteckt ist!
Schließen Sie die Schweißkabel, wie in Bild 5
gezeigt, an. Verbinden Sie hierzu die beiden Stecker
(12) des Elektrodenhalters (8) und der
Massenklemme (9) mit den entsprechenden
Schnellkupplungen (5/6) und arretieren Sie die
Stecker (12), indem Sie diese im Uhrzeigersinn
drehen.
Das Kabel mit dem Elektrodenhalter (8) wird
normalerweise an den Plus-Pol (5) angeschlossen,
das Kabel mit der Masseklemme (9) an den Minus-
Pol (6).
Ein-/Ausschalten (Bild 2)
Schalten Sie das Gerät ein, indem Sie das
Potentiometer (1) von der Nullstellung der
Schweißstromskala (2) im Uhrzeigersinn drehen. Die
Kontrolllampe für Betrieb (3) beginnt zu leuchten.
Schalten Sie das Gerät aus, indem Sie das
1~
f
1
f
2
