HPP EF 111/210 (1000 об/мин) [104/108] 特别保养 拆卸液压部件
![HPP EF 111/210 (1000 об/мин) [104/108] 特别保养 拆卸液压部件](/views2/1804495/page104/bg68.png)
104
图 6
2 1
7
9
5
8
4
2
1
3
10
11
12
13
6
14
14
14
25 Nm (18,4 ft·lbs)
Loctite 243
45 Nm (33,2 ft·lbs)
Loctite 243
25 Nm (18,4 ft·lbs)
25 Nm (18,4 ft·lbs)
25 Nm (18,4 ft·lbs)
16
80 Nm (50,0 ft·lbs)
Loctite 243
17
30 Nm (22,1 ft·lbs)
15
25 Nm (18,4 ft·lbs)
警告
• 须谨慎处理用过的润滑油和更换件，切勿随地丢弃。
• 不论何时换油，我们都建议用清洁剂对内部部件做一次全面清洁。
• 若水渗入泵曲轴箱，则须更换全套密封件。
特别保养——拆卸液压部件
若出现异常的压力波动，检查并更换损坏的阀。

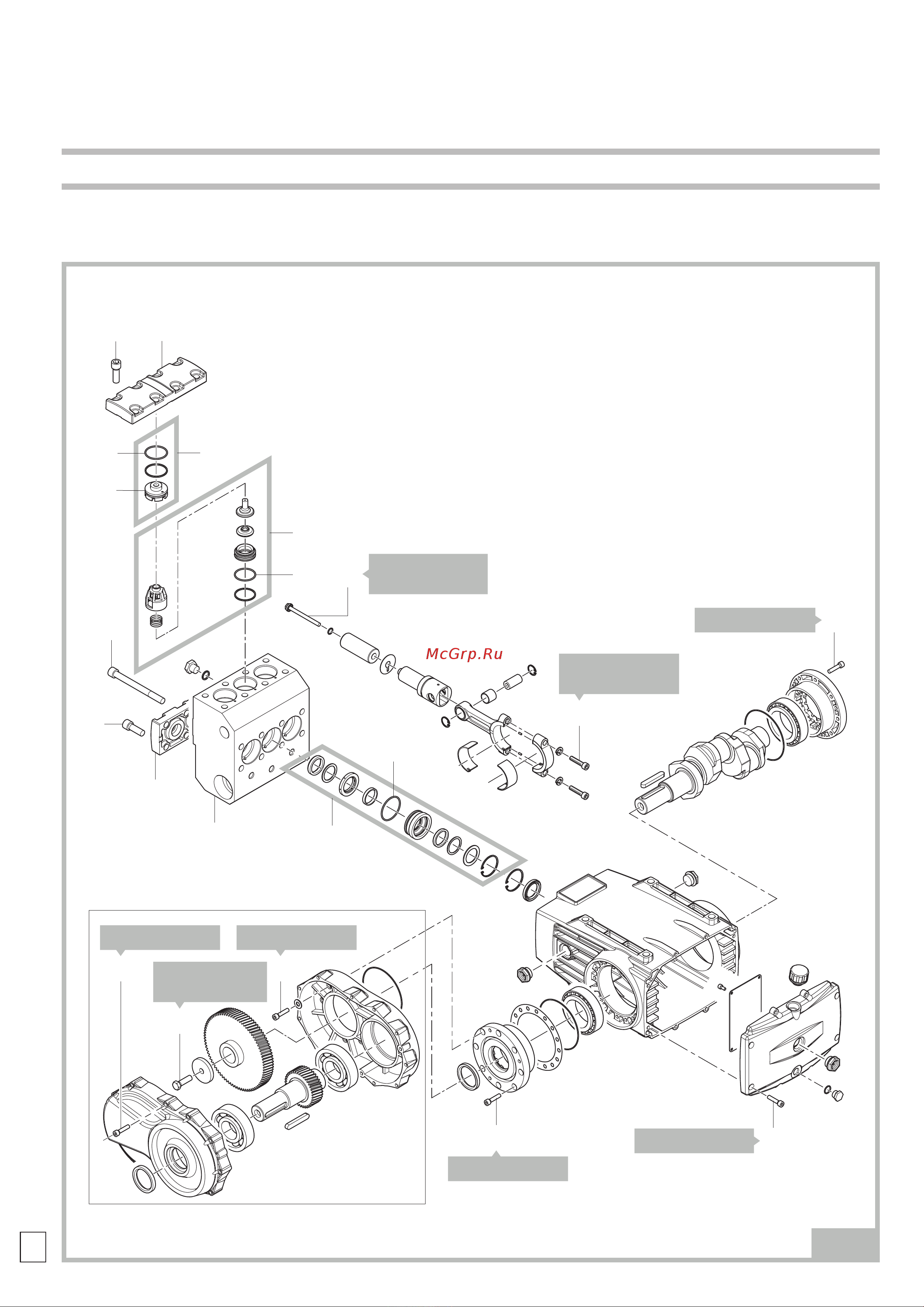

部件号参见爆炸图（图6）。
