![HPP EF 111/210 (1000 об/мин) [79/108] Fig 10](/img/pdf.png)
HPP EF 111/210 (1000 об/мин) [79/108] Fig 10
![HPP EF 111/210 (1000 об/мин) [79/108] Fig 10](/views2/1804495/page79/bg4f.png)
79

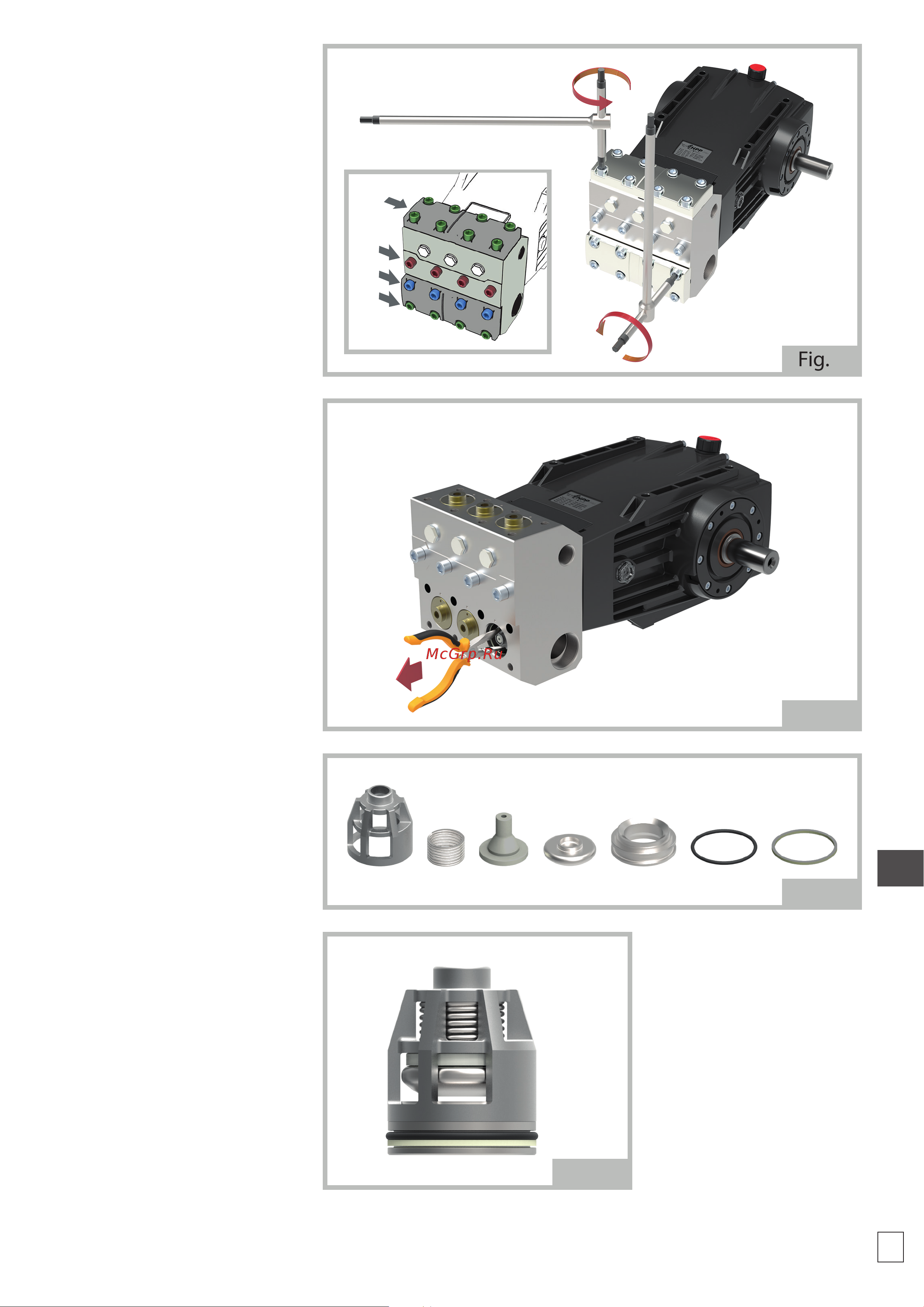

Fig. 7
Fig. 8
Fig. 9
Fig. 10
C
B
D
A
d) Volte a montar as válvulas,
substituindo sempre os o-ring
(7) e (9).
c) Controle o estado dos
componentes e substitua os
desgastados.
b) Remover os seis distanciais (6)
que incluem os o-ring (7) e os
anéis ante extrusão;
extrair as válvulas (5), prestando
atenção para não as danicar
a) Desmontar as duas tampas
da válvula (1) da cabeça (3),
desapertando os parafusos
A-C-D (vide pormenor na
gura 7) com chave umbraco
12 mm, respeitando o seguinte
procedimento:
- afrouxar de uma rotação de
chave os oito parafusos A e B;
- desapertar completamente os
doze parafusos C e D;
- desapertar completamente os
quatro parafusos A;
- não desapertar os quatro
parafusos B, caso se deseje
manter a cabeça ligada ao cárter;
- remover as duas tampas da
válvula (1)
ADVERTÊNCIA!
• A cada desmontagem substitua sempre todos os o-ring.
PB
