67

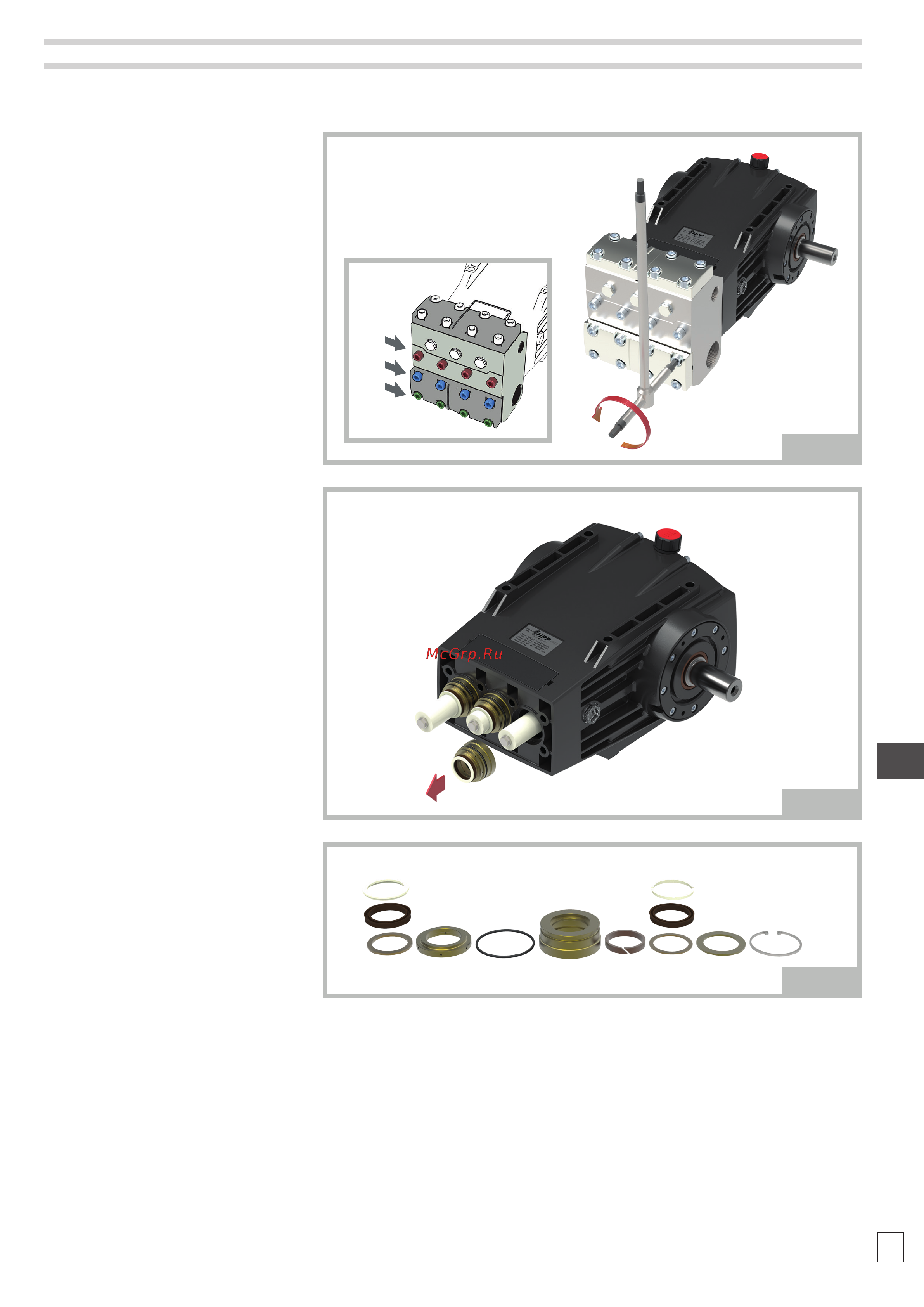

Abb. 11
Abb. 12
Abb. 13
A
C
B
AUSSERORDENLICHE WARTUNG – DEMONTAGE DES PUMPELEMENTS
Im Fall von Leckagen die Druckdichtungen ersetzen.
Für die Nummerierung der Komponenten auf die Explosionszeichnung Abb. 6 Bezug nehmen.
a) Mit einem 12 mm-
Inbusschlüssel die vier
Schrauben C um eine
Schlüsseldrehung lockern und
die acht Schrauben A und B
vollständig losschrauben (siehe
Detail in Abbildung 11).
Den Kopf (3) vorsichtig
herausnehmen.
c) Den Zustand der
Komponenten überprüfen und
die verschlissenen ersetzen.
b) Die Kolbenhalteaggregate (10)
herausnehmen.
WARNHINWEIS
• Bei jedem Demontieren immer alle O-Ringe ersetzen (11) und die Dichtungen mit Silikonfett schmieren:
Durchdringungsgrad gemäß Norm ASTM 265-295.
DE
