HPP EF 111/210 (1000 об/мин) [106/108] 特殊保养 拆卸泵组
![HPP EF 111/210 (1000 об/мин) [106/108] 特殊保养 拆卸泵组](/views2/1804495/page106/bg6a.png)

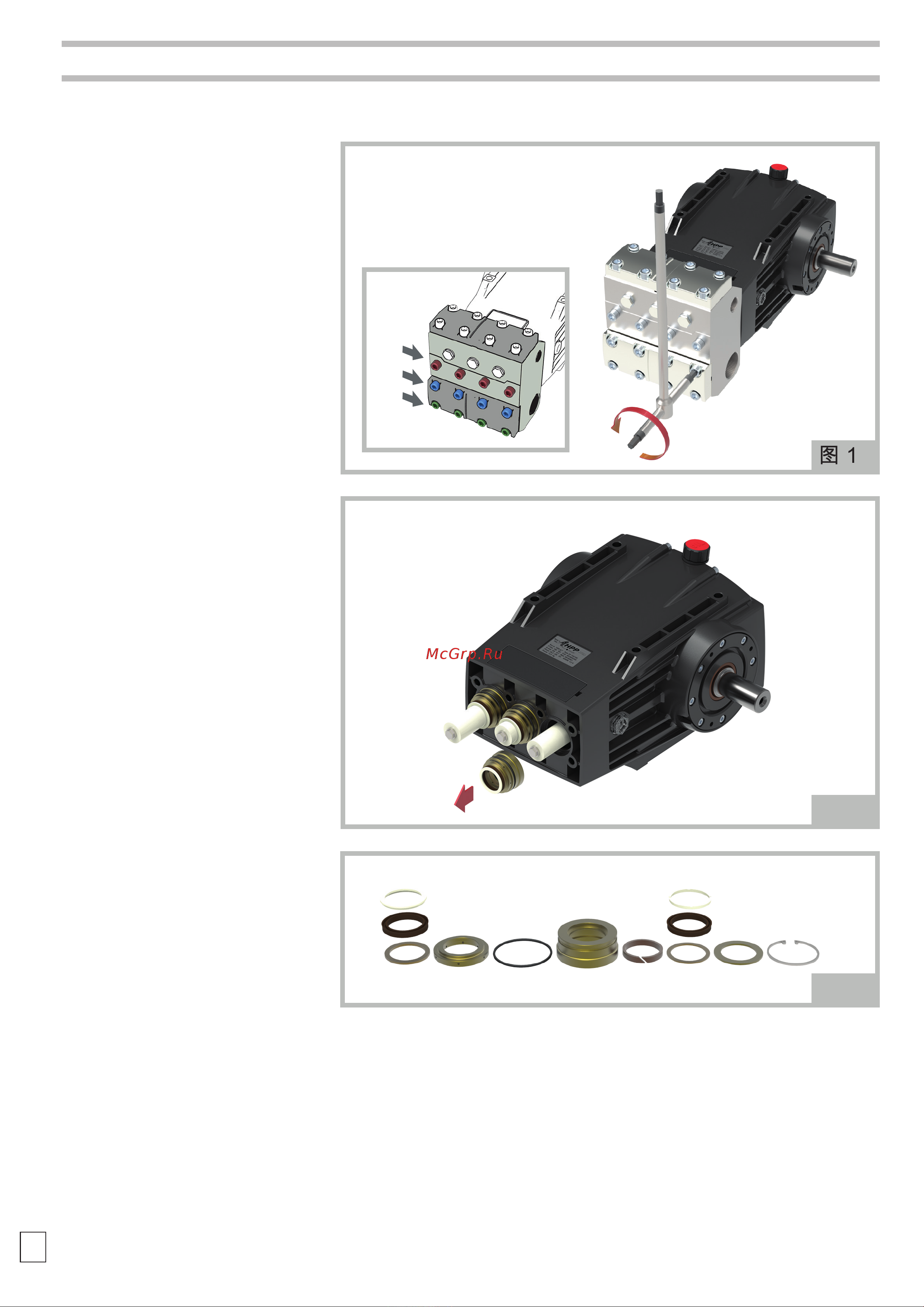

106
图 11
图 12
图 13
A
C
B
特殊保养——拆卸泵组
如出现泄漏，更换压力密封圈。
部件号参见爆炸图（图6）。
a) 用12mm内六角扳手把4个螺丝
C松开一圈，并完全拧下8个螺
丝A和B（详见图11）。
小心移除头部（3）
c) 检查部件状态，更换任何磨损
部件。
b) 移除活塞密封装置（10）
警告
• 每次拆卸时，始终需更换O型圈，并用硅脂润滑密封圈： 硅脂润滑渗透程度符合 ASTM 265-295标准。
