107

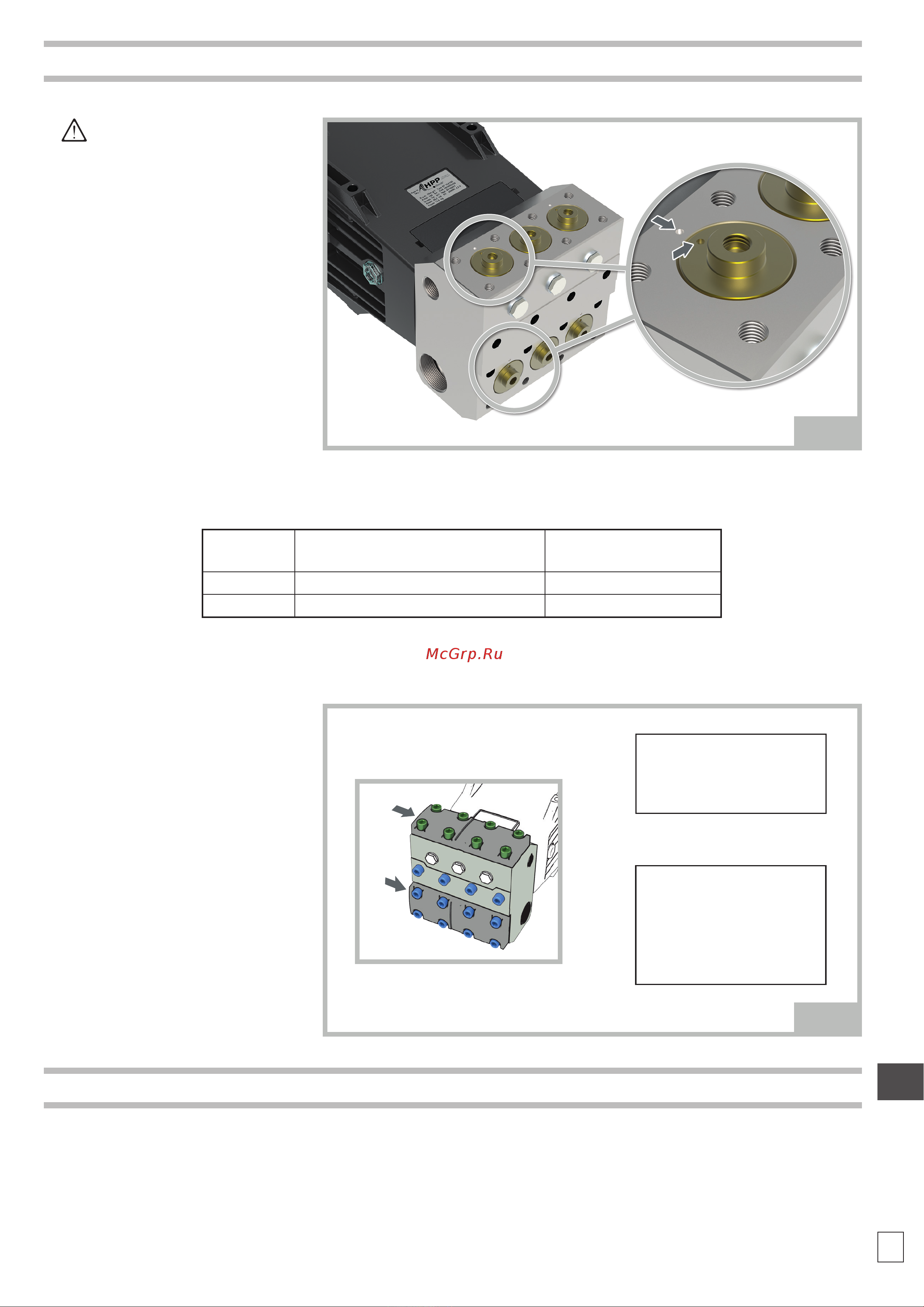

图 14
图 15
B
A
A
B
特殊维护——改造液压部件和泵组
为了改造这些部件，按相反的顺序执行上述两段中所述的操作。
按照图15所示的顺序，应该在
两个阶段紧固头部螺丝。
先以40 Nm/29,5 ft·lbs的扭矩
预拧紧，然后以140 Nm/103,2
ft·lbs的扭矩完全拧紧。
5 3 1 7
8 2 4 6
质保承诺
在买方遵守合同规范的前提下，本产品的质量保证期限为交货日后三（3）年。
质保受理程序参见通用销售条款的规定。
7 1 4 10
11 5 2 8
9 3 6 12
注意
如图14所示，正确组装时，位
于垫片（8）上的相邻止动卡
槽需要和头部的止动卡槽相匹
配。
警告
• 用专用扭矩扳手，按如下图表规定拧紧部件。
位置号 部件
拧紧扭矩
Nm (ft·lbs)
2 阀盖紧固螺丝
40 (29,5)
→ 140 (103,2)
4
头部外壳紧固螺丝
40 (29,5)
→ 140 (103,2)
CN
