![HPP EF 111/210 (1000 об/мин) [40/108] Fig 10](/img/pdf.png)
HPP EF 111/210 (1000 об/мин) [40/108] Fig 10
![HPP EF 111/210 (1000 об/мин) [40/108] Fig 10](/views2/1804495/page40/bg28.png)
40

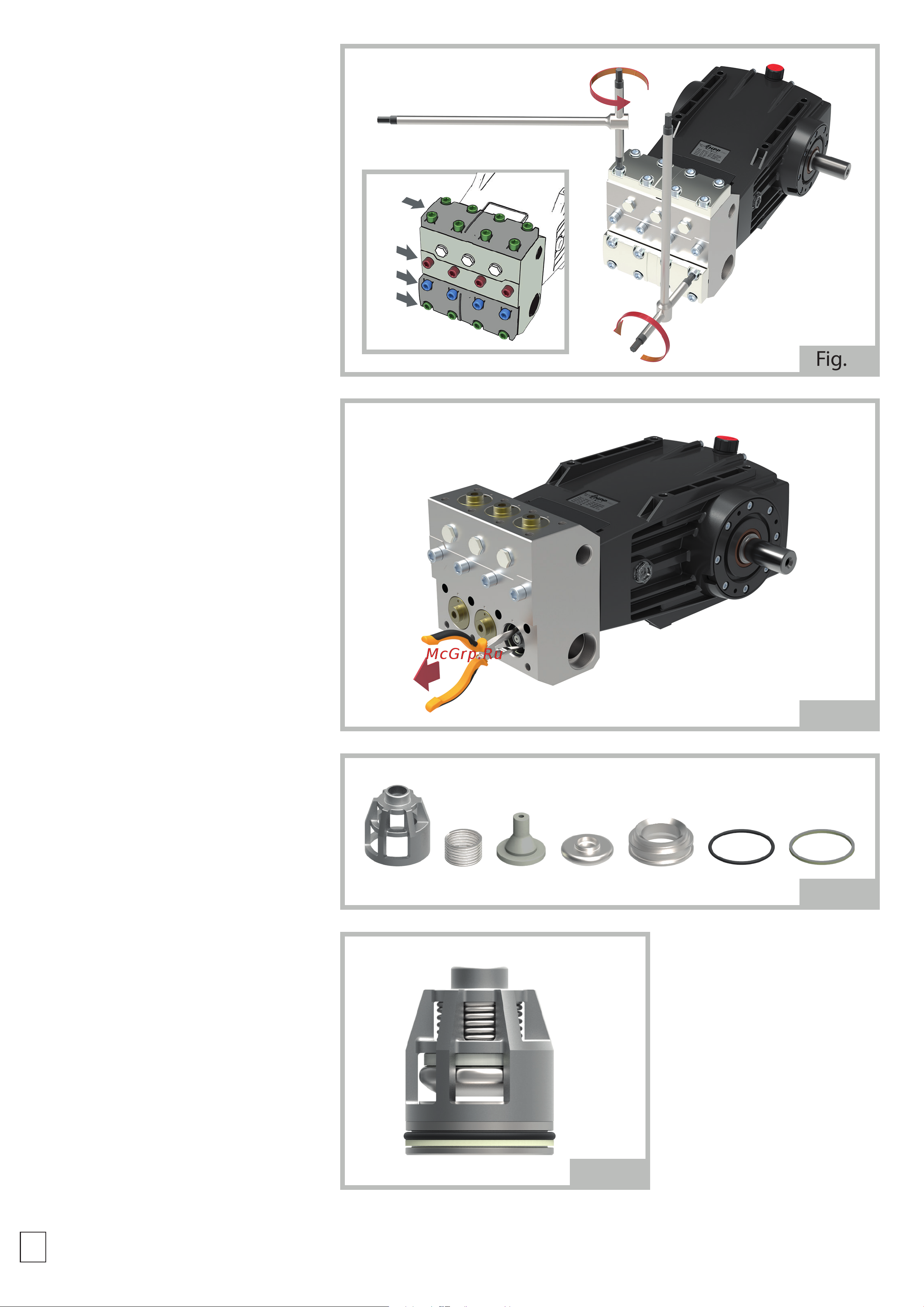

Fig. 7
Fig. 8
Fig. 9
Fig. 10
C
B
D
A
d) Remonter les clapets, en
remplaçant toujours les bagues
d’étanchéité (7) et (9).
c) Contrôler l’état des pièces et
remplacer celles usées.
b) Retirer les six entretoises (6) avec
les bagues d’étanchéité (7) et les
bagues anti-extrusion ;
Sortir les soupapes (5), en
veillant à ne pas les abîmer.
a) Démonter les deux bouchons
de la soupape (1) de la tête (3),
en dévissant les vis A-C-D (voir
détail gure 7) avec une clé mâle
à six pans de 12 mm, en suivant
la procédure ci-dessous :
- desserrer d’un tour de clé les
huit vis A et B ;
- dévisser complètement les
douze vis C et D ;
- dévisser complètement les
quatre vis A ;
- ne pas dévisser les quatre vis B,
si l’on souhaite maintenir la tête
reliée au carter ;
- retirer les deux bouchons de
soupape (1)
AVERTISSEMENT
• Remplacer toutes les bagues d’étanchéité à chaque démontage.
