![HPP EF 111/210 (1000 об/мин) [54/108] Fig 11](/img/pdf.png)
HPP EF 111/210 (1000 об/мин) [54/108] Fig 11
![HPP EF 111/210 (1000 об/мин) [54/108] Fig 11](/views2/1804495/page54/bg36.png)
54

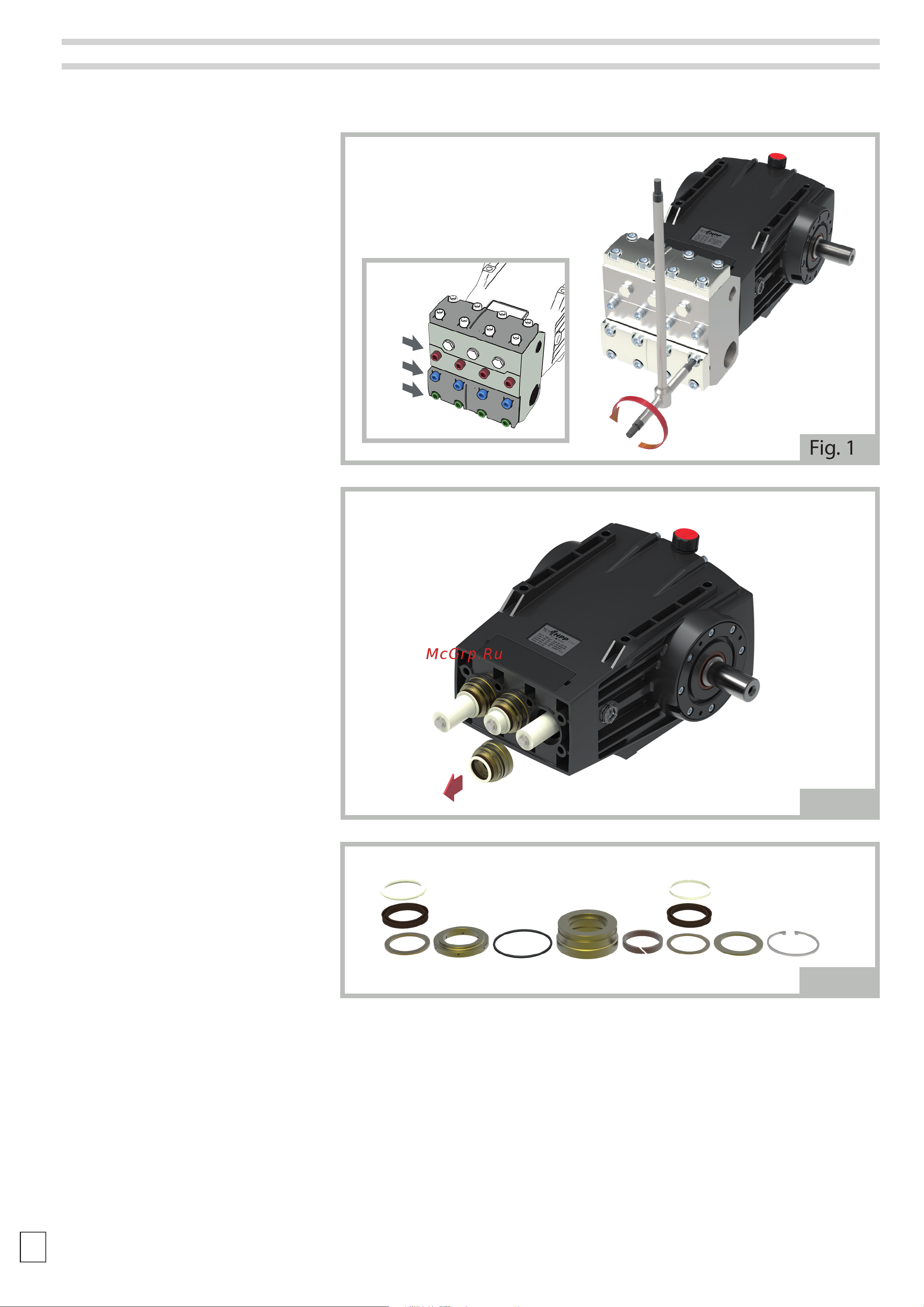

Fig. 11
Fig. 12
Fig. 13
A
C
B
a) Mediante una llave Allen de
12 mm, aojar dando una
vuelta a los cuatro tornillos C
y desenroscar totalmente los
ocho tornillos A y B (ver detalle
en la Fig. 11).
Sacar con cuidado la cabeza (3).
c) Controlar el estado de los
componentes y sustituir
aquellos desgastados.
b) Extraer los grupos de sello
pistón (10)
ADVERTENCIA
• A cada desmontaje, sustituir siempre todos los anillos tóricos (11) y engrasar las juntas con grasa de silicona: grado
de penetración según la norma ASTM 265-295.
NIMIENTO EXTRAORDINARIO - DESMONTAJE PARTE DE BOMBEO
En caso de pérdidas, sustituir las juntas de presión.
Para la enumeración de los componentes, hacer referencia al dibujo de despiece de la Fig. 6.
