HPP EF 111/210 (1000 об/мин) [11/108] Collegamento idraulico
![HPP EF 111/210 (1000 об/мин) [11/108] Collegamento idraulico](/views2/1804495/page11/bgb.png)
11

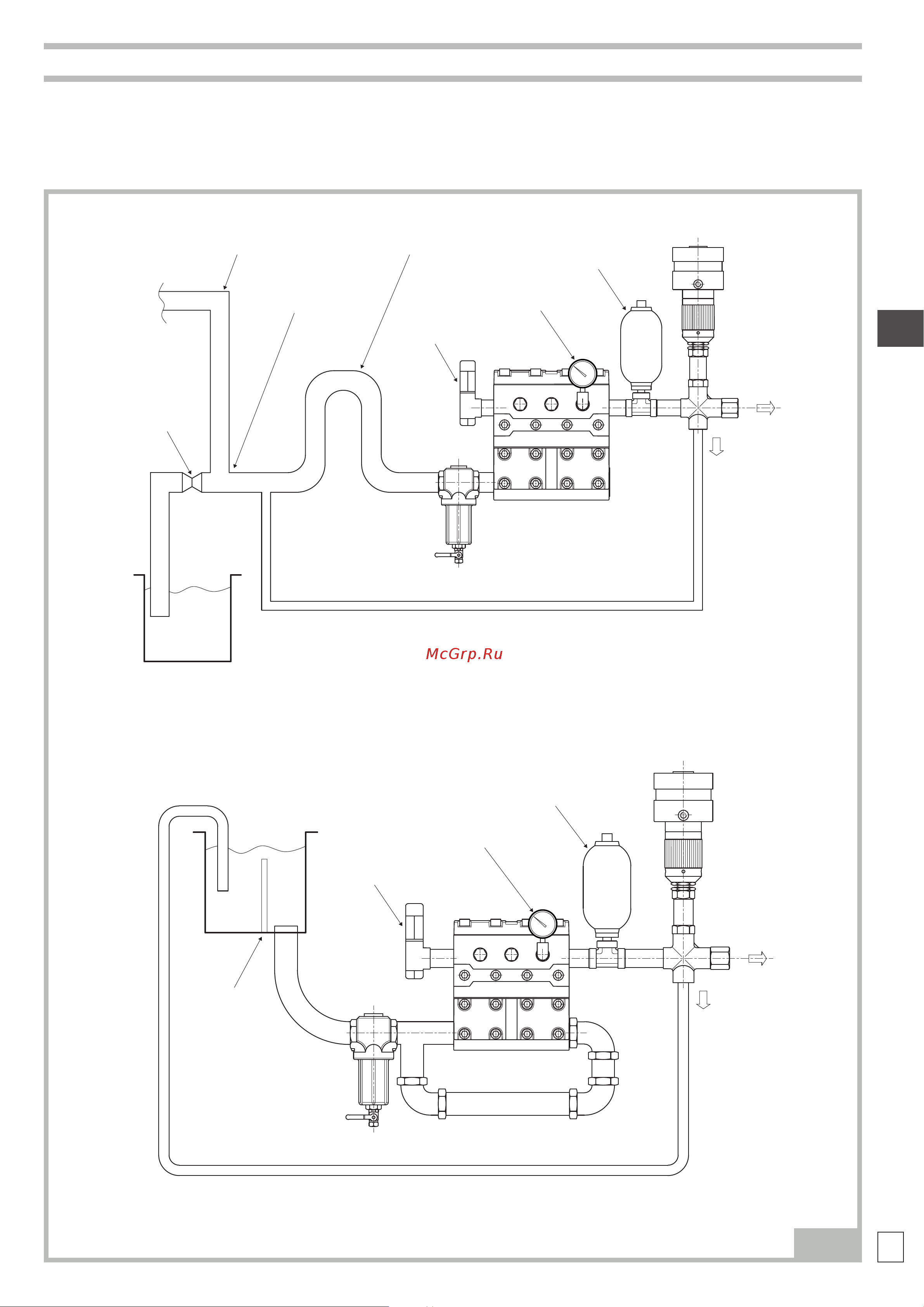

Fig. 5
paratia
serbatoio
serbatoio
linea by-pass
valvola di sicurezza
RICIRCOLO BY-PASS IN ASPIRAZIONE
CONNESSIONI A “T”
CURVE A 90°
RIDUZIONI
DIAMETRO
BATTENTE NEGATIVO
valvola
ltro
accumulatore
manometro
testata pompa
serbatoio
CURVE A “U” ROVESCIATA
valvola di sicurezza
manometro
accumulatore
valvola
testata pompa
ltro
SI
NO
OUT
BY-PASS
OUT
BY-PASS
COLLEGAMENTO IDRAULICO
Per i collegamenti idraulici di aspirazione, mandata e by-pass, si faccia riferimento alla Fig. 5, ove è rappresentata la
schematizzazione generica di una possibile installazione della pompa.
AVVERTENZA
• In grassetto sono illustrati i principali errori di impianto che debbono essere evitati.
IT
