![HPP EF 111/210 (1000 об/мин) [36/108] Côté droit](/img/pdf.png)
HPP EF 111/210 (1000 об/мин) [36/108] Côté droit
![HPP EF 111/210 (1000 об/мин) [36/108] Côté droit](/views2/1804495/page36/bg24.png)
36
Fig. 4
CÔTÉ DROIT
CÔTÉ GAUCHE
45°
45°
45°
45°
A
B
C
D
E
247
45°
45°
45°
45°
L
I
H
G
F
247

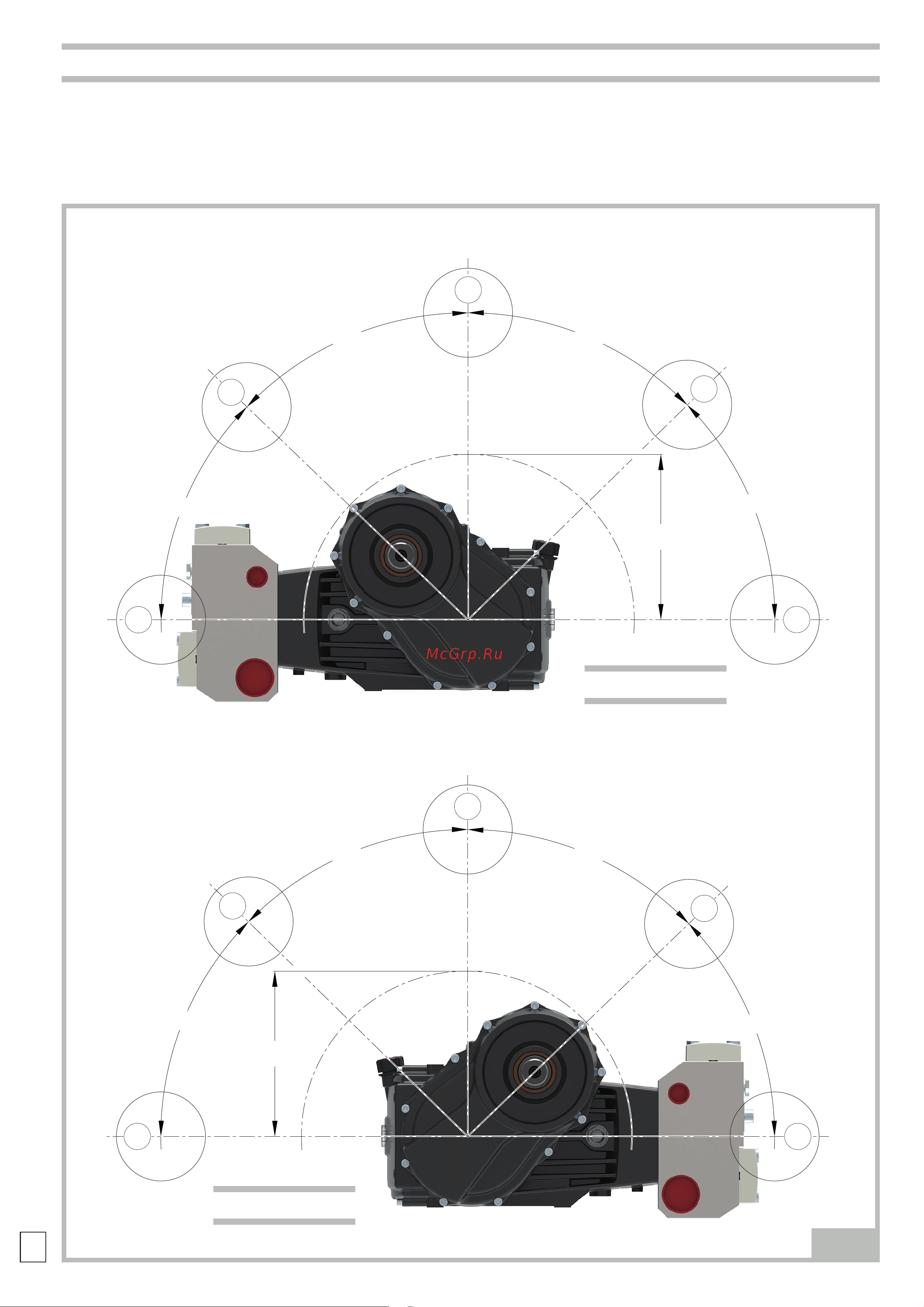

MISE EN PLACE DU RÉDUCTEUR
Le réducteur peut être positionné sur la pompe aussi bien sur le côté droit que sur le côté gauche.
Sur chacun des deux côtés, 5 congurations diérentes sont possibles (voir gure 4) :
A - B - C - D - E sur le côté droit
F - G - H - I - L sur le côté gauche
45°
90°
45°
0°
0°
45°
90°
45°
0°
0°
