92

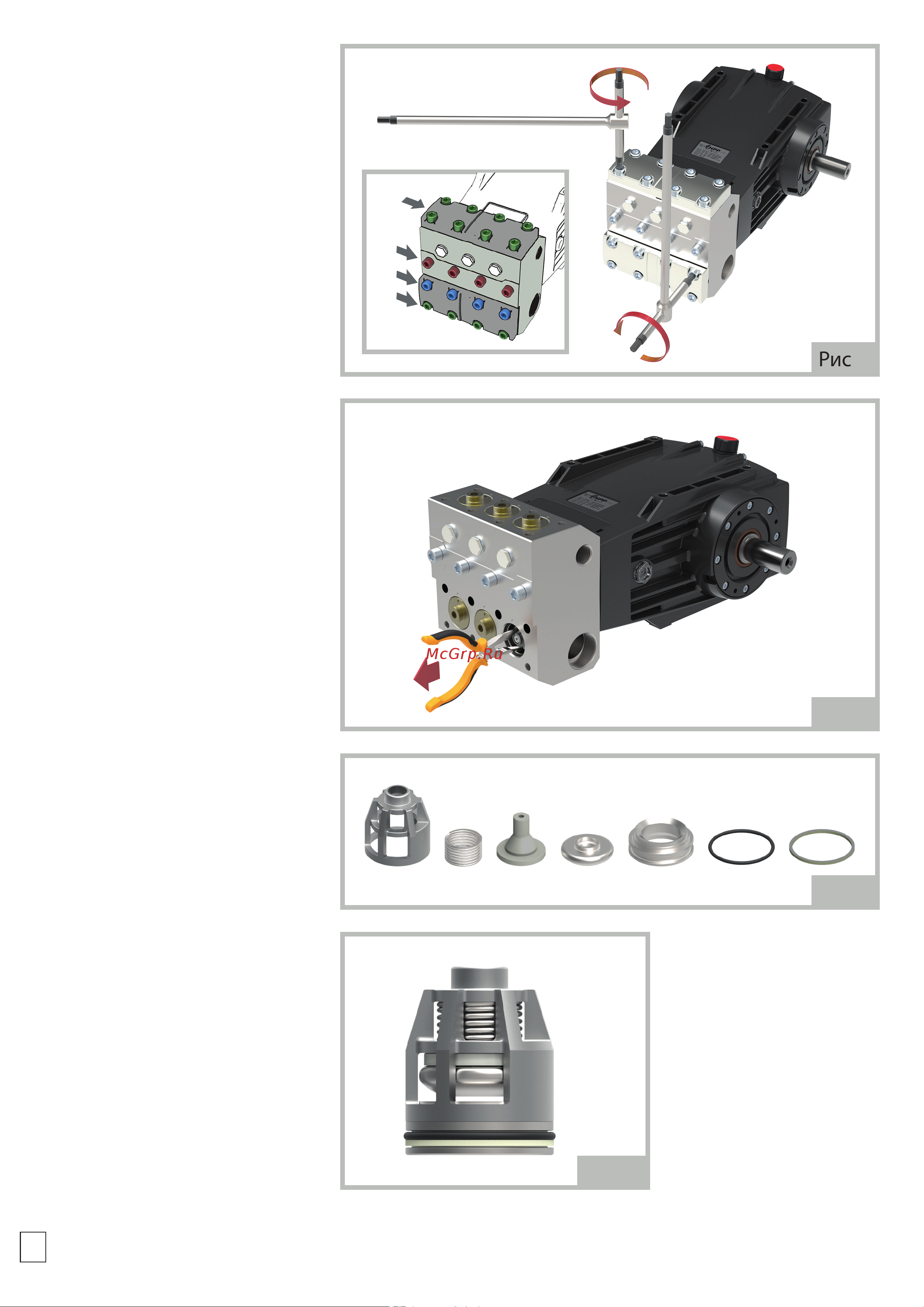

Рис. 7
Рис. 8
Рис. 9
Рис. 10
C
B
D
A
d) Вновь соберите клапаны,
всегда заменяя кольцевые
уплотнения (7) и (9).
c) Проверьте состояние
компонентов и замените
изношенные части.
b) Снимите шесть распорных
детали (6), включая кольцевые
уплотнения (7) и кольца против
проникновения;
выньте клапаны (5), соблюдая
осторожность, чтобы не
повредить их.
a) Демонтируйте две пробки
клапана (1) на головке
(3), отвинтив винты A-C-D
(см. детали рисунка 7) при
помощи фигурного ключа 12
mm, выполняя следующую
процедуру:
- ослабить на один оборот
ключа восемь винтов A иe B;
- полностью отвинтите
двенадцать винтов C и D;
- полностью отвинтите четыре
винта A;
- не отвинчивайте четыре
винта B, в том случае, если вы
хотите сохранить торцевую
часть соединенной с картером;
- снимите две пробки клапана (1)
ПРЕДУПРЕЖДЕНИЕ
• При каждом демонтаже всегда заменяйте все кольцевые уплотнения.
