![HPP EF 111/210 (1000 об/мин) [23/108] Lh side](/img/pdf.png)
HPP EF 111/210 (1000 об/мин) [23/108] Lh side
![HPP EF 111/210 (1000 об/мин) [23/108] Lh side](/views2/1804495/page23/bg17.png)
23
Fig. 4
RH SIDE
LH SIDE
45°
45°
45°
45°
A
B
C
D
E
247
45°
45°
45°
45°
L
I
H
G
F
247

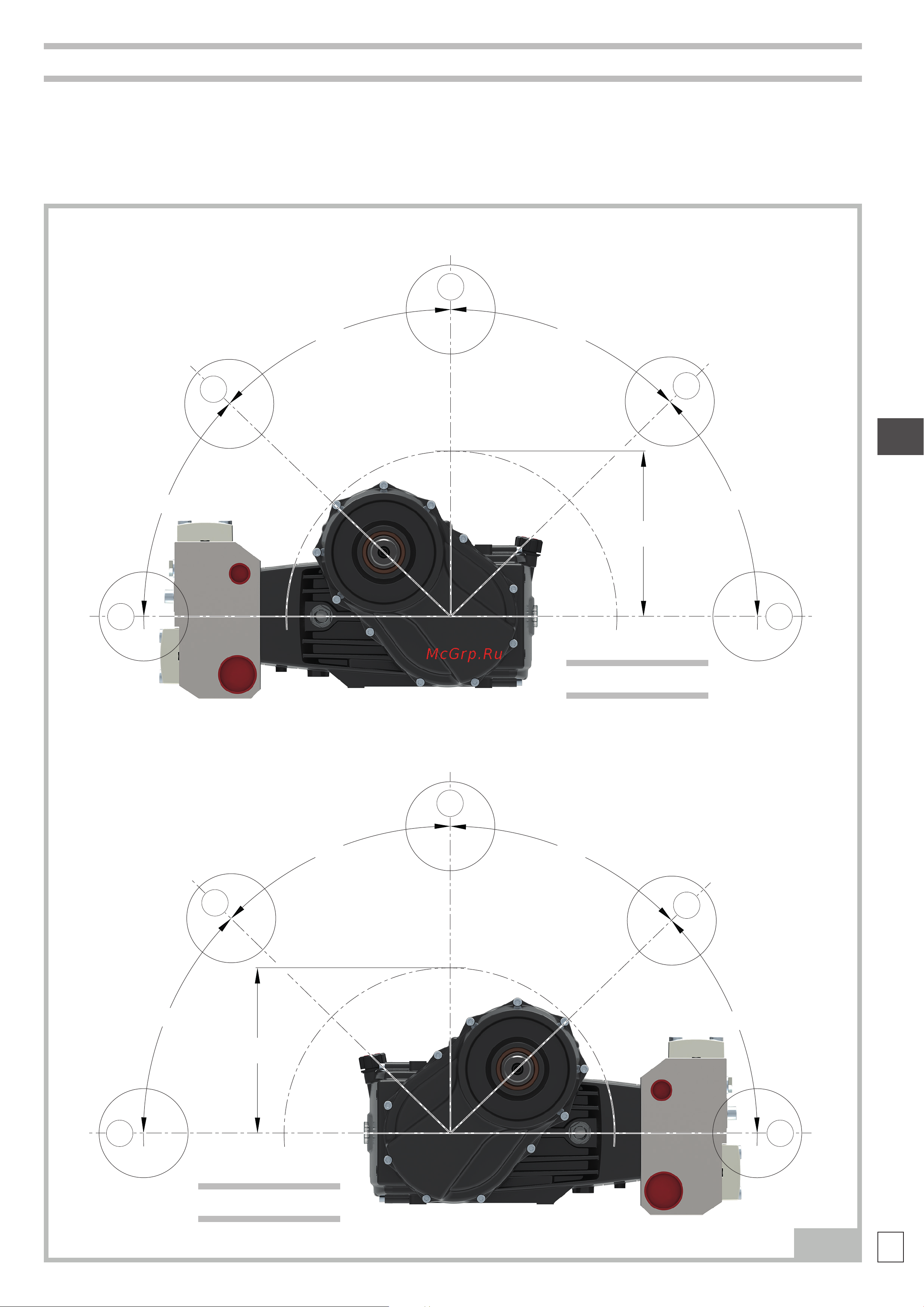

POSITIONING THE GEARBOX
The gearbox can be positioned both on the right and left side of the pump.
On each side it can have 5 dierent congurations (see gure 4):
A - B - C - D - E on the right side
F - G - H - I - L on the left side
EN
45°
90°
45°
0°
0°
45°
90°
45°
0°
0°
