HPP EF 111/210 (1000 об/мин) [53/108] Fig 10

Fig. 7

Fig. 8

Fig. 9

Fig. 10

d) Reemsamblar las válvulas,

sustituyendo siempre los

anillos tóricos (7) y (9).

c) Controlar el estado de los

componentes y sustituir

aquellos desgastados.

b) Quitar los seis separadores (6)

incluidos los anillos tóricos (7) y

los anillos anti-extrusión;

extraer las válvulas (5), teniendo

cuidado de no dañarlas.

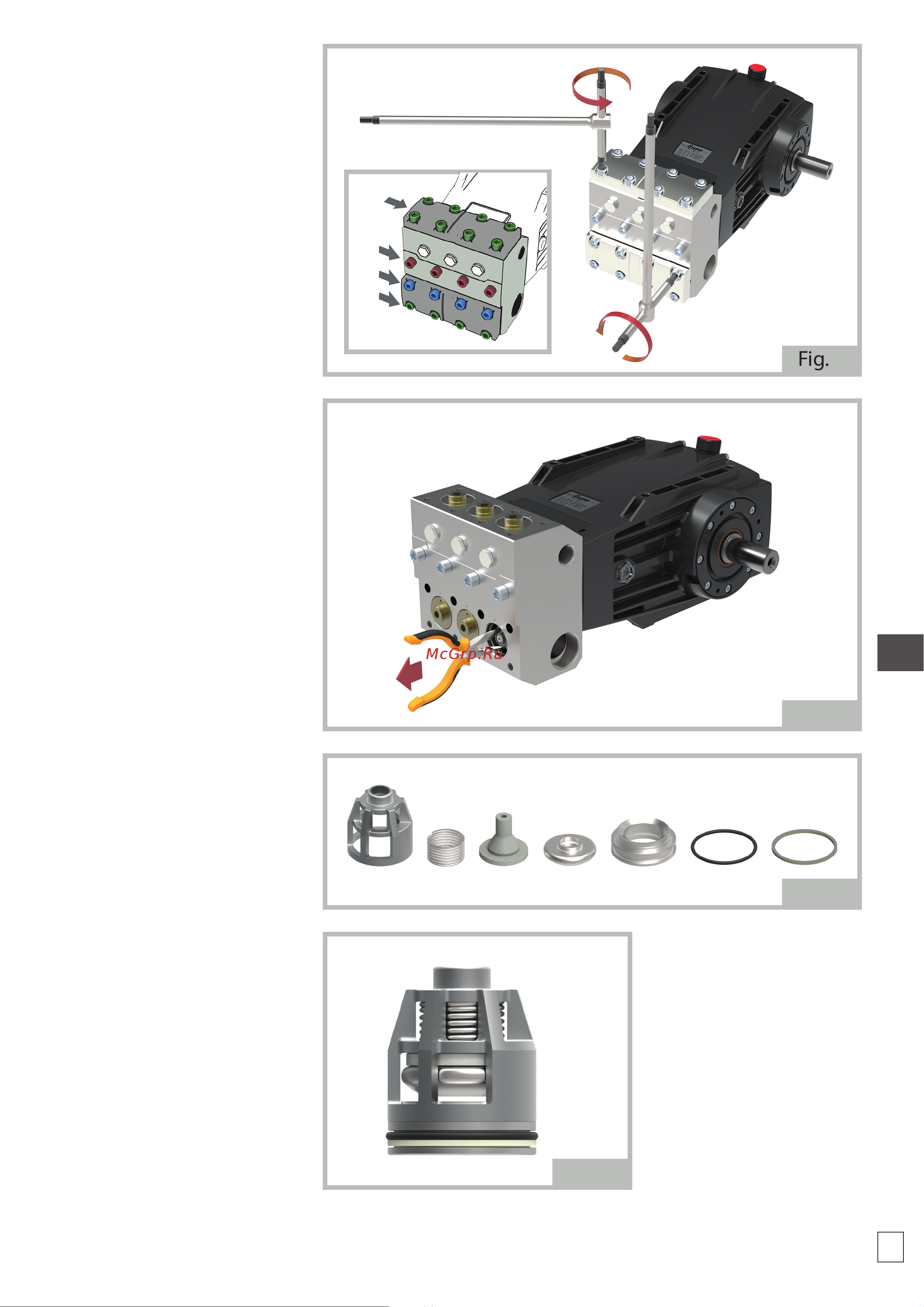

a) Desmontar los dos tapones de

la válvula (1) de la cabeza (3),

desenroscando los tornillos

A-C-D (ver detalle gura 7) con la

llave Allen de 12 mm, siguiendo

el procedimiento que se indica a

continuación:

- aojar dando una vuelta de

llave a los ocho tornillos A y B;

- desenroscar totalmente los

doce tornillos C y D;

- desenroscar totalmente los

cuatro tornillos A;

- no desenroscar los cuatro

tornillos B, en caso de que

se desee mantener la cabeza

conectada al cárter;

- quitar los dos tapones de la

válvula (1)

ADVERTENCIA

• A cada desmontaje sustituir siempre todos los anillos tóricos.
