42

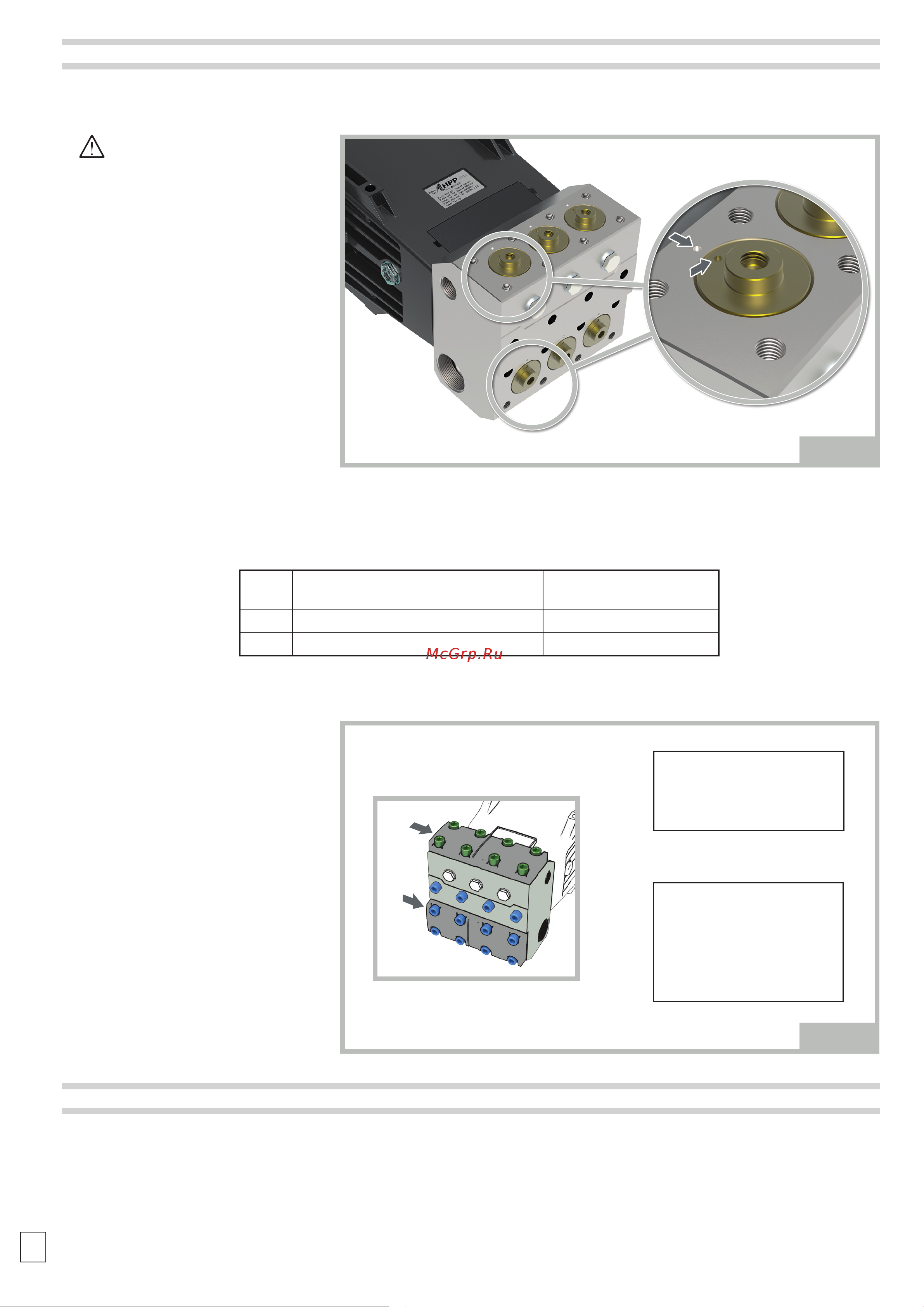

Fig. 14
Fig. 15
B
A
A
B
ENTRETIEN PONCTUEL - REMONTAGE DE LA PARTIE HYDRAULIQUE ET DE L’ÉLÉMENT DE POMPAGE
Pour le remontage des éléments, eectuer dans l’ordre inverse les opérations illustrées dans les deux paragraphes
précédents.
Le serrage des vis de la tête
s’eectue en deux étapes, en
respectant l’ordre illustré sur la
gure 15 :
Procéder à un pré-serrage à
40 Nm/29,5 ft·lbs, puis compléter
l’opération en serrant à
140 Nm/103,2 ft·lbs.
5 3 1 7
8 2 4 6
GARANTIE
Le produit est garanti 3 (trois) ans à compter de la date de fourniture, pour l’acquéreur respectant les normes
contractuelles.
Pour les modalités d’acceptation de la garantie, faire référence aux conditions générales de vente.
7 1 4 10
11 5 2 8
9 3 6 12
ATTENTION
Pour un montage correct, il faut
faire correspondre les repères de
référence situés sur les entretoises
(8) avec ceux de la tête, comme
cela est illustré sur la gure 14.
AVERTISSEMENT
• Tous les serrages doivent être eectués avec une clé dynamométrique spécique, en respectant les valeurs indiquées
dans le tableau suivant:
Pos. Description
Couple de serrage
Nm (ft·lbs)
2 Vis de xation du couvercle soupapes
40 (29,5)
→ 140 (103,2)
4 Vis de xation de la tête au carter
40 (29,5)
→ 140 (103,2)
