93

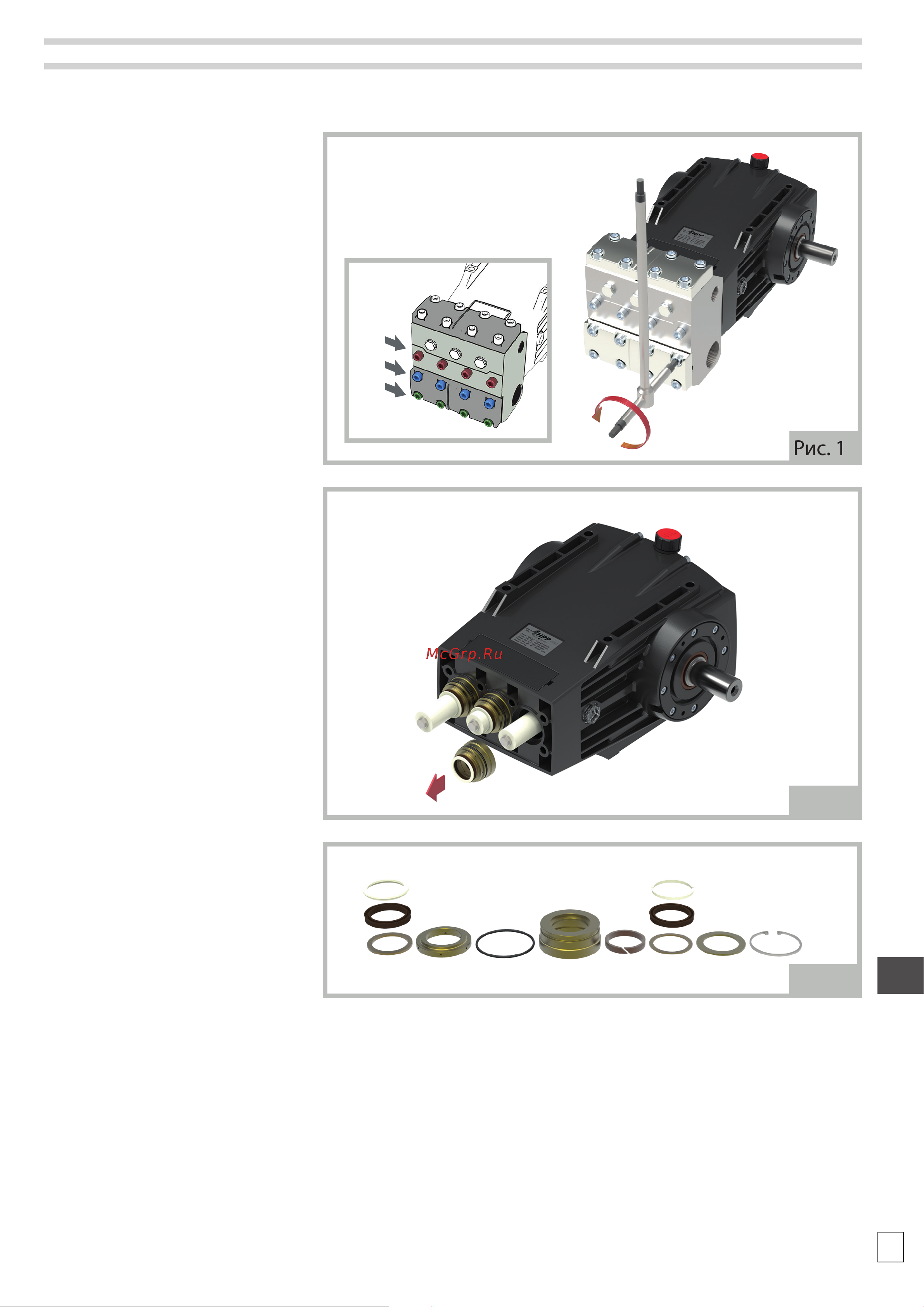

Рис. 11
Рис. 12
Рис. 13
A
C
B
ЭКСТРЕННОЕ ТЕХОБСЛУЖИВАНИЕ - ДЕМОНТАЖ НАСОСНОЙ ЧАСТИ
В случае подтекания нужно заменить прокладки под давлением.
Нумерация компонентов указана на схеме на Рис. 6.
a) При помощи фигурного
ключа 12 mm, ослабьте на
один оборот четыре винта C и
полностью отвинтите восемь
винтов A и B (см. детали на
Рис. 11).
Аккуратно снимите торцевую
часть (3)
c) Проверьте состояние
компонентов и замените
изношенные части.
b) Выньте блоки, удерживающие
поршень (10)
ПРЕДУПРЕЖДЕНИЕ
• При каждом демонтаже необходимо всегда заменять все кольцевые (11) уплотнения и смазывать прокладки
силиконовой пластичной смазкой: степень проникновения по стандарту ASTM 265-295.
RU
