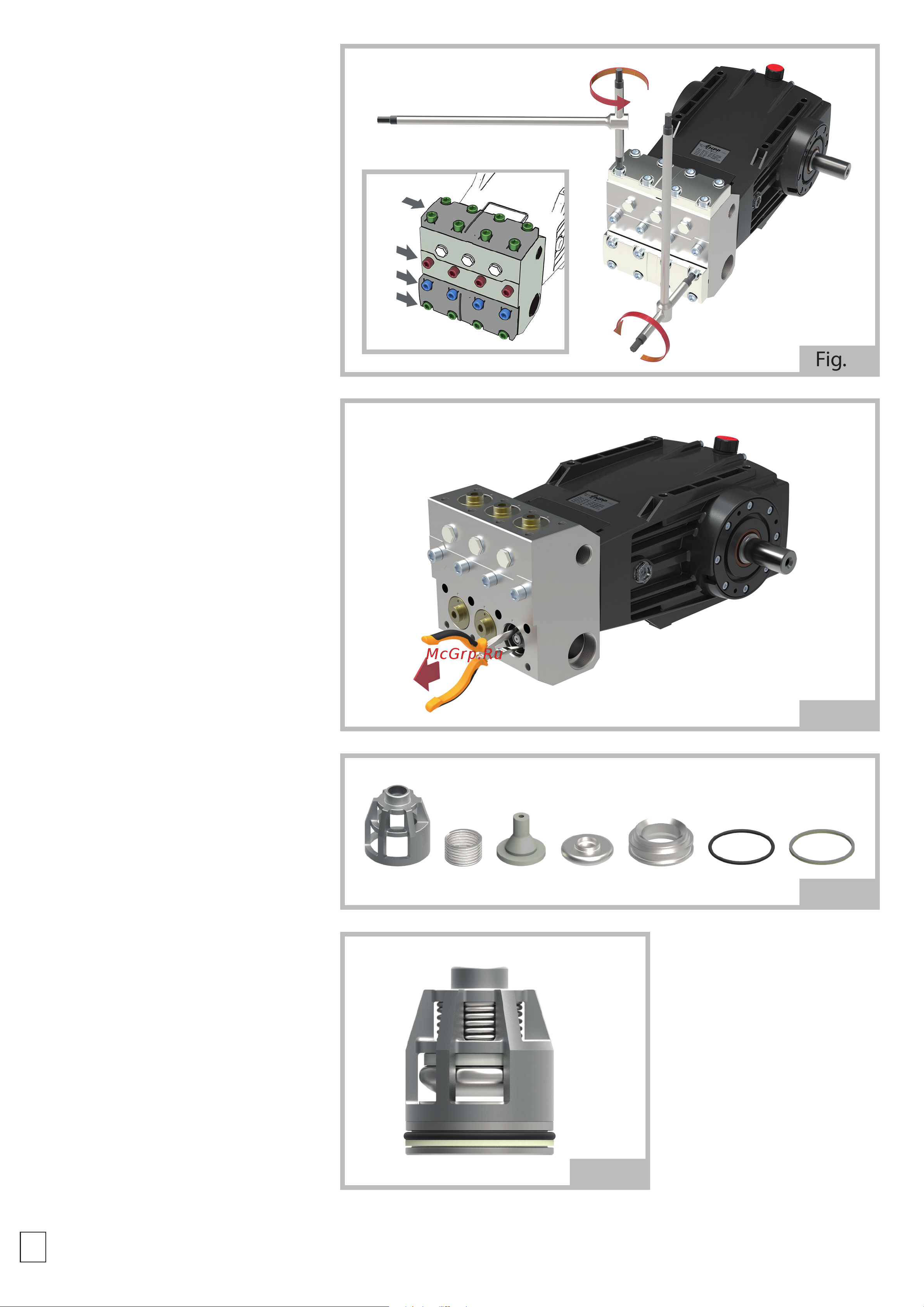

HPP EF 111/210 (1000 об/мин) [14/108] Fig 10

Fig. 7

Fig. 8

Fig. 9

Fig. 10

d) Riassemblare le valvole,

sostituendo sempre gli o-ring

(7) e (9).

c) Controllare lo stato dei

componenti e sostituire quelli

usurati.

b) Rimuovere i sei distanziali (6)

comprensivi degli o-ring (7) e

degli anelli antiestrusione;

estrarre le valvole (5), facendo

attenzione a non danneggiarle.

a) Smontare i due tappi valvola

(1) dalla testata (3), svitando

le viti A-C-D (vedi dettaglio

gura 7) con chiave a brugola

12, attenendosi alla seguente

procedura:

- allentare di un giro di chiave le

otto viti A e B;

- svitare completamente le

dodici viti C e D;

- svitare completamente le

quattro viti A;

- non svitare le quattro viti B,

nel caso si voglia mantenere la

testata collegata al carter;

- rimuovere i due tappi valvola (1)

AVVERTENZA

• Ad ogni smontaggio sostituire sempre tutti gli o-ring.
